AB4500、AB5500、AB4000信号异常排查步骤

分类: 其他 浏览量: 留言数: 39416

液质联用仪设备使用过程中出现无信号或信号不稳定时,可参考以下步骤排查并记录结果,便于判断故障原因。


1、记录出现此现象的时机

是在工作时突然出现,还是在一段时间没用仪器,再开机后出现的。在故障之前,动了仪器哪些部位。


2、真空问题

检查真空是否正常,Q1 Scan方式,真空度通常应该在0.7~1.2×10-5 torr。真空度过好有可能orifice堵塞;真空度过差可能存在漏气或者真空泵异常。

若orifice堵塞,可用50%甲醇水清洗外部,若无效果,拆下清洗内部(如下图)。



若存在漏气,请及时更换接头管路。

若真空泵有异常噪音,请及时联系工程师检修。


3、管路问题

检查管路是否堵塞。一节节拆开测试,观察是否畅通。若管路、接头堵塞,请及时更换。


若喷雾针堵塞,可取下后用50%甲醇水超声清洗,若无效果,请及时更换。

检查管路是否漏液。若有漏液,请拧紧或更换管路及接头。


4、方法问题

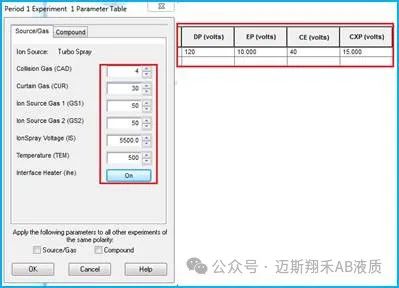

检查方法设置是否正确。如喷雾电压、离子源温度、雾化气、加热气等Analyst参数设置是否正确。离子对参数输入是否正确(如下图)。


5、气体问题

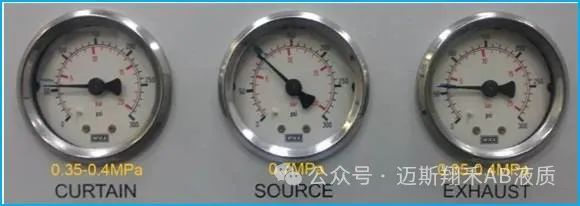

检查Gas1、Gas2、Curtain Gas、Exhaust gas气体压力是否正确(参考下图)。



6、电路问题

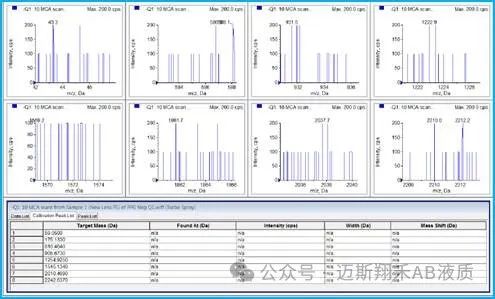

测试调谐液,观察±Q1、±Q3信号。若无信号或信号异常(如下图),请及时联系工程师检修。




注:如上述步骤无法解决故障,请及时联系工程师检修!


灵敏度低检查步骤

1、参考上述无信号检查步骤进行排查。


2、喷雾针问题

检查喷雾针喷雾是否正常。在运行方法时,应能看到喷雾针尖有连续稳定喷雾。

若喷雾针尖有液滴或喷雾不连续,检查离子源加热、Gas1、Gas2是否打开或正常,否则请及时联系工程师检修。


3、质谱污染问题

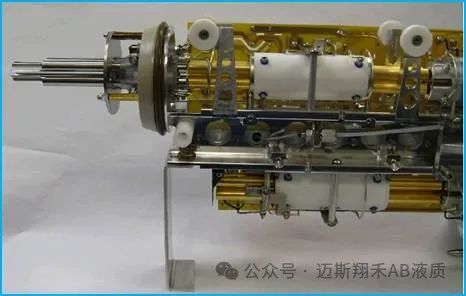

检查四极杆是否被污染,通过调谐液正负切换测试进行简单判断,若四极杆被污染,请及时联系工程师清洗维护。



4、质量轴偏移

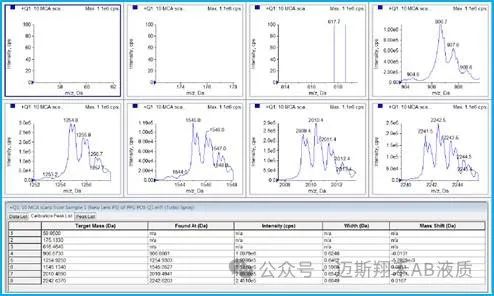

测试调谐液观察质量轴是否偏移,若偏移,需重新校准。


5、进样器问题

测试液相进样量是否准确。可通过称重法进行简单判断:取一定量的超纯水称重,连续一定体积进样二十针后称重,对比实际和真实吸样量进行判断。


6、样品或流动相问题

重新配制样品及流动相,样品存储时间过长,保存条件不好易分解。


注:如上述步骤无法解决故障,请及时联系工程师检修!


重复性差检查步骤

1、参考上述无信号检查及灵敏度低检查步骤进行排查。

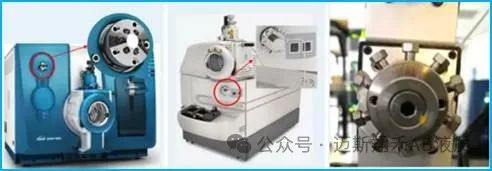

2、切换阀问题

切换阀转子磨损或电路板故障导致切换漏液或切换异常。

用50%甲醇水溶液或异丙醇超声清洗转子,若无效,请及时更换转子或切换阀。



3、色谱柱问题

色谱柱平衡时间过短或柱效降低导致重复性差。完整冲洗色谱柱并足够时间平衡色谱柱使其稳定,若无效,更换色谱柱。


4、液相泵问题

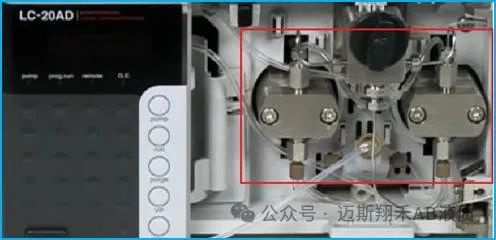

注意观察泵压是否稳定,液相泵压不稳定导致输液不稳定引起重复性差。清洗或更换单向阀或更换柱塞密封。



注:如上述步骤无法解决故障,请及时联系工程师检修!点击这里
