在钢铁工业生产中传统的圆钢测径方法有很多，如利用尺寸工具抽样检测、电磁式接触测量等。用尺寸工具测量，精度不够且速度很慢；用电磁式测量是接触式测量，测量比较麻烦且精度和速度也难以得到保证。CCD电荷耦合器件广泛应用于图像扫描、非接触式尺寸检测、位移测定条形码读出等光电探测和光电成像领域，具有自扫描、精度高、灵敏度高、光谱响应量宽等优点。

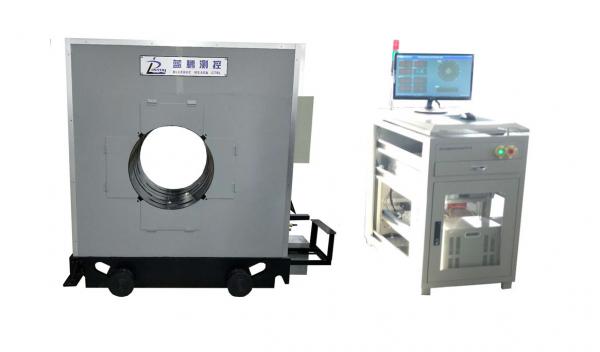

CCD非接触式圆钢光电测径仪是一种基于CCD光电检测技术的非接触式圆钢专用光电测径装置。它具有非接触、速度快、精度高等优点，可以在光线暗、高温、高速等恶劣条件下，在生产线上动态无损地随时监控圆钢直径的微小变化，具有较高的实用价值。
CCD的应用随处可见，因为它具有自扫描、高灵敏、低噪声、长寿命和可靠性等优点，故而广泛应用于测量仪器中，故而圆钢测径仪也采用线阵CCD来实现外径尺寸的在线检测，保证高质量、高精度的外径检测与超长使用寿命。
光电测径仪工作时，由CCD成像法的光学测头捕捉被测物的光学信号，使被测物在CCD芯片上成像；CCD芯片再将光学信号转换成电信号；电信号通过模数转换后形成数字信号传输给工控机进行计算、曲线拟合等复杂运算。运算结果将同时在主控室LCD液晶显示器和现场LED显示屏上显示。
光电测径仪是非接触测量，可以用于有毒、有害等恶劣环境及易变形工件的测量，具有一定的先进性，由于它的实时性，可以对大批量的工件进行测量，提高了自动化程度。
该测径仪具有下列显著优点：
1、从电路设计上解决了线材扭动问题。去掉了绕线材轴旋转的光机装置，从而使整机可靠性高，造价低。
2、采用固体摄像器件(CCD)。与激光测径仪比较，不需要光学扫描机构。
3、除软件本身具备测量数据的存储及分析功能以外，软件还提供外部数据库，方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。
4、软件具备对棒材的错辊、耳子、头部缺陷长度、尾部缺陷长度的检测能力，为实际生产提供强有力的质量支撑。
5、不使用工厂内的压缩空气和洁净气源，独特的冷却、防尘结构保障了测径仪内的清洁，将镜头的维护周期提高到30天以上。

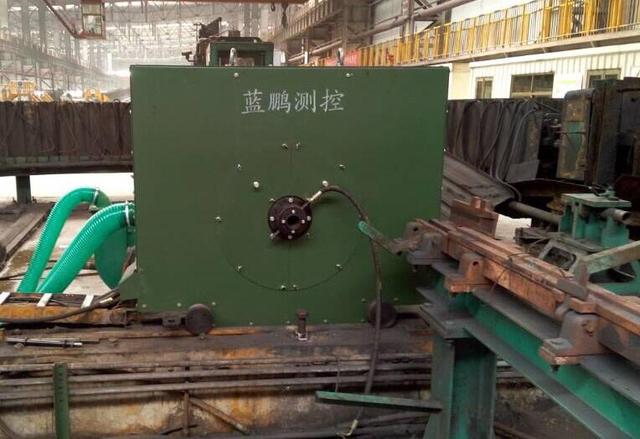

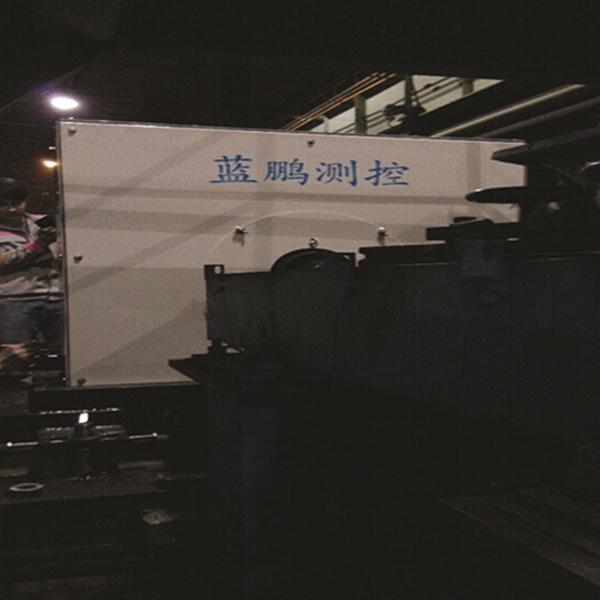

圆钢光电测径仪动态运行稳定，数据可靠，其动态测量精度小于0.02ｍｍ。测径仪可逐根动态检测被轧工件的几何尺寸，在轧机附近以大屏幕显示测量值，对超差尺寸及时报警，为及时调整轧机提供可靠的信息。可以大大提高产品的合格率，提高产品产量，节省了原材料，同时减轻了检测工检测操作的危险性。
本文由保定市蓝鹏测控科技有限公司编写
