引言
接触式测厚仪采用进口自带气缸型接触式传感器对带材的壁厚进行测量。主要应用于各种板材的厚度测量，在线检测和离线检测均可，并能实现自动反馈控制以及与电脑的联机通讯。
1、基本原理

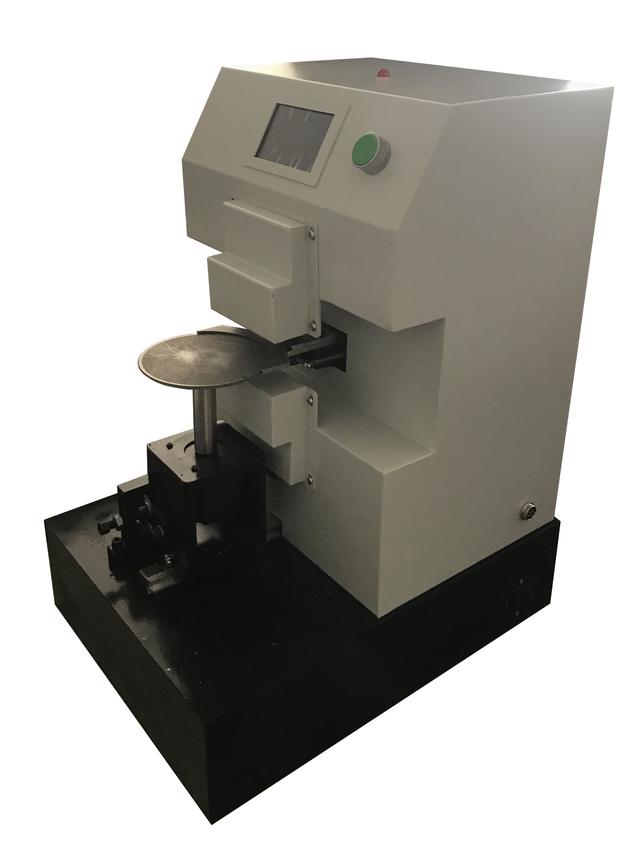

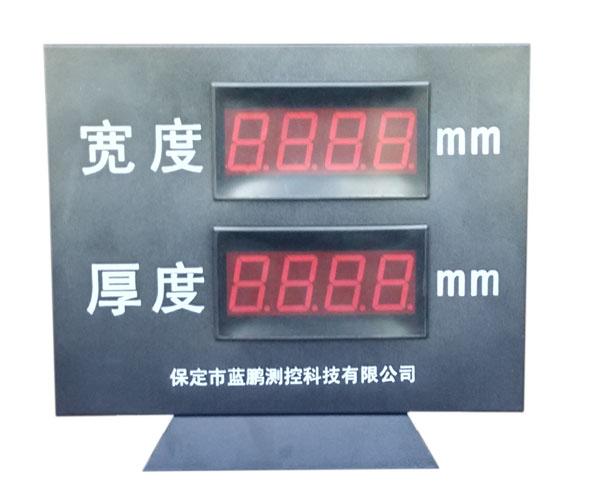

整体设备配置有：测量主机（包括上、下测头）、步进电机（自选）、外接显示屏（可选）、报警单元等。具体操作步骤：将圆片放置在可旋转的测量台上，测量台的上、下方布置一对激光测头，手动(或自动)转动圆盘一周，测量出圆片周边的厚度，当超出设定的厚度标准值时，设备发出报警。设备配置有显示屏，可实时观看测量出来的数据。
2、主要功能
实时厚度测量，测量速度快；
外置操作按钮，数据外接屏显示，现场操作更方便；
校准功能，测量误差过大时，放入标准量块校准可恢复精度；
3、正常使用
在开机前检查定位架，确保托架型号与要测试的圆盘匹配；
上电开机，设备显示主界面，定位架应处于缩回的位置；
将被测圆盘放到旋转托盘上，紧贴定位架；
按绿色按钮或触摸屏上的测量键，定位架伸出将圆盘推出到测量位置，托盘开始旋转，同时设备开始测量；
测量结果显示在屏幕上，同时统计本次测量的最大值和最小值；
当测量值超出设定测量范围时，设备报警；
旋转托盘旋转一周停止，本次测量结束。
在测量时也可以通过绿色按钮停止本次测量。
4、异常处理
4.1、旋转时测点不在圆盘的边缘处
设备原来采用电磁铁控制定位架的伸缩，但电磁铁震动太大导致设备不稳定。现在采用凸轮的旋转来控制定位架伸缩。
伸缩点在凸轮的最大值和最小值处，若设备在运输途中震动导致凸轮偏离位置，可以在断电的时候用力将定位架推进去。使定位架处于最里面的位置。
4.2、定位架运动方向相反
如果在测量时定位架缩回，停止时定位架伸出，说明运动方向反了，这时可以点击“测量”，在测量时定位架缩回时关闭设备电源。再次上电开机，这时定位架就处于缩回状态了，设备可以正常使用。
结语
LPBH60.2型接触式测厚仪可以实现圆片、板材等的厚度尺寸检测，并且是测量圆片圆周的厚度尺寸，圆片的旋转速度可调节，为工作人员提供便利的测量，有助于提升质量，降低工作量的同时，也在提升效率与品质。
本文由保定市蓝鹏测控科技有限公司编写
