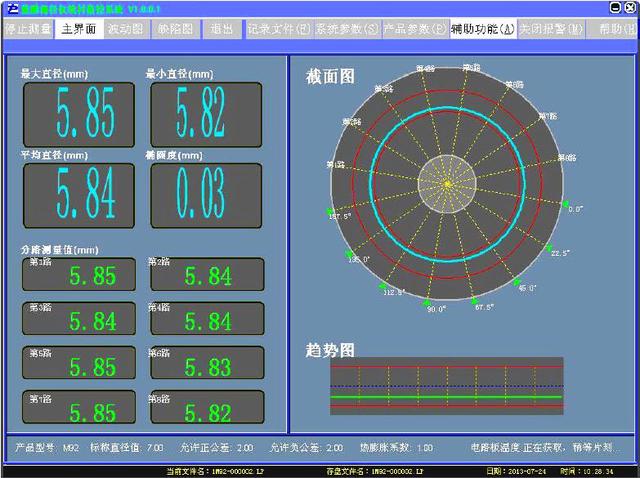

线材测径仪内装有8组测头，每组测头由平行光发射单元和光电子接收单元构成。发射单元内含特种LED光源，接收单元即数据采集处理系统。测得的数据经光纤通信传输到上位计算机。
1、测径仪进厂前的准备
根据预先指定的现场位置，按照《测径仪布置图》和《测径仪基础图》的要求铺设基础，固定轨枕板，轨道可不固定或点焊固定。注意基础面的平整和稳定。经过实地的勘查，确认轨道的间距、轨面到轧线中心高度等指标均符合设计要求，供电、水管道接口均已就绪。测径仪用户可通知蓝鹏测控科技有限公司进行测径仪现场安装。

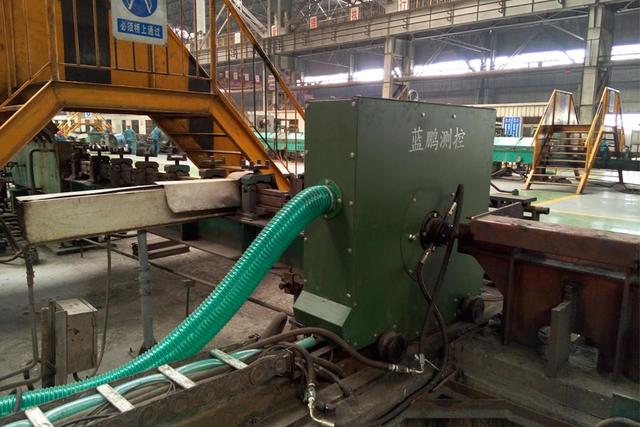

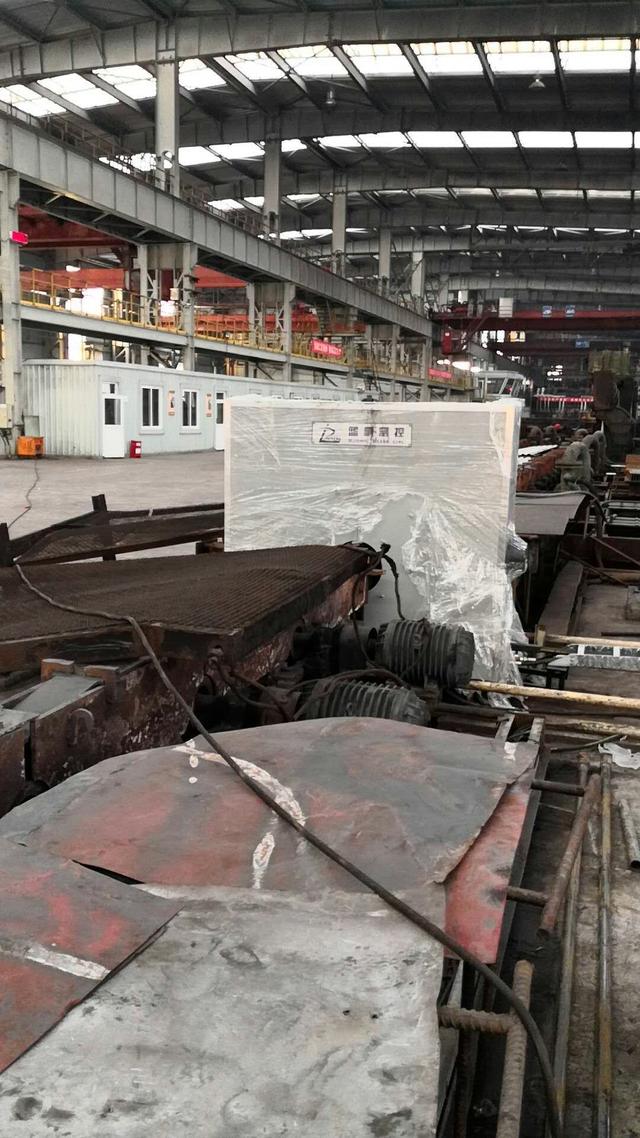

2、测量车的安装
将测量车上线并作水平、垂直位置调整。先保证测量面与轧线垂直，然后将进出过钢套中心与轧线导槽中心对正。调整完成后将轨道与轨枕板焊接牢固。
先把定位支架用螺钉紧固在测量车上，再把定位座放在定位支架下方，插上定位销并将螺纹旋入一部分。然后将定位座点焊固定在轨枕板上，拔出定位销，将测量车反复上、下线几次，确认定位座位置准确无误后，将定位座与轨枕板焊接牢固。
3、电源、电器及通信线缆的敷设
测径仪系统的线缆请按图敷设，见设备安装图《测径仪现场布线图》。
供电部分：由控制室预留的动力电源提供给主控机柜，输入到主控机柜的电源必须先经过交流净化稳压电源，然后再由主控机柜转接到测量车和LED显示屏。高压离心通风机的动力电就近连接。
信号部分：主控机柜与测量车之间采用TCP/IP协议光缆连接（使用一对，备用一对）。主控机柜与现场LED显示屏之间采用TCP/IP协议光缆连接（使用一对，备用一对）。
注意：所有电器连接线均需穿金属管，连好保护接地线。光纤通信线虽已有加强护套但仍应注意避免意外损伤。测量车与配电箱金属管之间的线路应穿橡胶管并通过拖链以免测量车上下线时损坏线路。
4、主控机柜
确认现场预留的动力电源（交流照明电）电压符合要求，即可将电源引线接至交流净化稳压电源。
按照用户要求将主控机柜摆放到位，将交流净化稳压电源以及测量车、现场LED显示屏的转接线缆连接到主控机柜后面板的插孔上。
5、现场LED显示屏的安装
将现场LED显示屏按现场实际条件和需要挂装到适当位置。将从主控机柜引来信号线和现场电源线接通。
6、鼓风机的安装
将鼓风机安放在鼓风机基础上，出风口朝向测量车的进风口，地脚螺栓紧固牢固。再将空气过滤装置用螺栓固定在鼓风机的进风口上，装入滤芯。给风机接上380V动力电试车，调整好风机叶轮的旋向。最后把风机的出风口与测量车的进风口用软管接通，软管的长度以测量车上线后正好伸直为宜，用管卡将软管两端固定后风机安装完毕。
以上极为线材测径仪的安装方法详解，线材测径仪应用于轧制现场将为工作人员提供各项所需数据，提供高精度的外径测量，为高质量的生产带来便利。
本文由保定市蓝鹏测控科技有限公司编写
