三相电容电感测试仪测试接线方式

分类: 其他 浏览量: 留言数: 41519

三相电容电感测试仪测试接线方式

(1)单相电容的测量:

单相电容测试时,将红测试线一端接在Ua、ua上,另一端测试钳接在一条母线上,黑测试线一端接在Uo、uo上,另一端接在另一条母线上,钳形CT输出线接到仪器Ia端,钳形CT夹在与红测试钳相连母线的电容引入端,连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上,否则测试的相位角不正确。


12

如果电容器组有多个单相电容需要测试,可以在测试完第一个电容值后按返回键,电压测试线不用动,直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试,这样可大大的提高测试速度,这才是本仪器的最大特色。

(2)三相△型电容的测量:

13是三相形电容测量接线方法,测量线由仪器测量输出端按颜色对应接好,将红色夹子夹在母线排A相上、绿色夹子夹在母线B相上,红色夹子夹在母线C上,然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上,要注意各钳型电流互感器的方向是否正确,否则会造成所测电容的相位角错误。


形联接被试电容接线图

3三相Y型电容的测量:

三相Y型电容与△形联接电容器的接线方法一样,只是测量时选择三相Y型电容测量。这里不再做具体介绍。

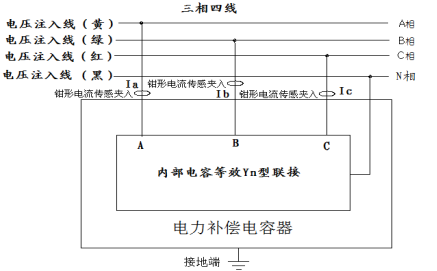

4)三相Yn型电容的测量:

14是三相Yn型电容测量接线方法,测量线由仪器测量输出端按颜色对应接好,将红色夹子夹在母线排A相上、绿色夹子夹在母线B相上,红色夹子夹在母线C上,黑色夹子夹在母线N上,然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上,要注意各钳型电流互感器的方向是否正确,否则会造成所测电容的相位角错误。


Yn形联接被试电容接线图

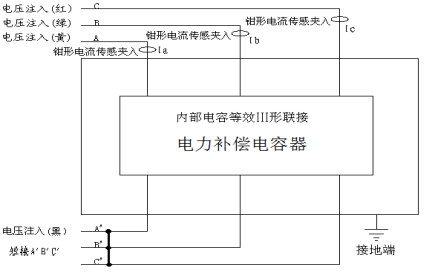

5)三相III型电容的测量:

15为三相型电容器测量接线方法,测量线由仪器测量输出端按颜色对应插好,将黄色夹子夹在母线排A相上,将绿色夹子夹在母线排B相上,将红色夹子夹在母线排C相上,黑色夹子夹在A’线上,将A‘B’C‘短接,然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上。

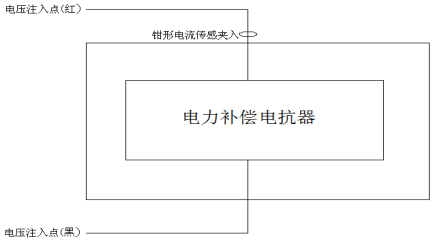

6)电抗器电感的测量:

电抗器电感测试时,将红测试线一端接在Ua、ua上,另一端测试钳接在电抗器一引出端上,黑测试线一端接在Uo、uo上,另一端接在电抗器另一引出端上,钳形CT输出线接到仪器Ia端,钳形CT夹在与红测试钳相连电抗器引出端,连线时要注意电流钳上标有“P”的一端朝向电抗器方向夹在电抗器上,否则测试的相位角不正确。
