指针式水流量开关的尺寸与安装要求

分类: 其他 浏览量: 留言数: 42036

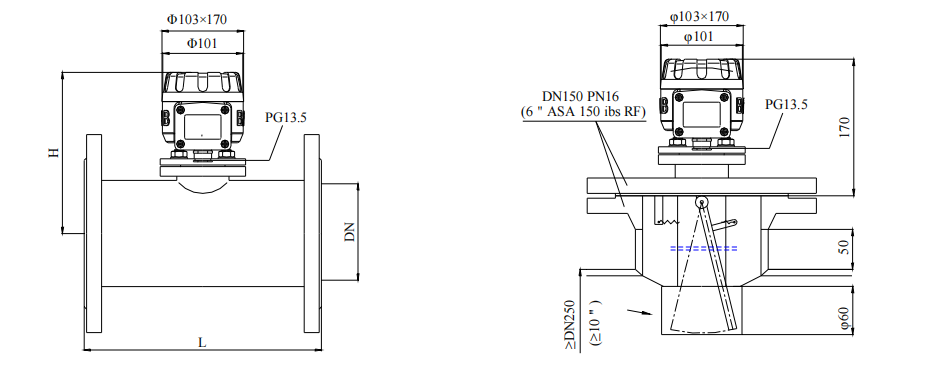

外形尺寸、重量表(一)

温度组别

连接

A

B

L

H

重量(kg)

G(R)3/4″

Φ 103

180

135

120

2.0

G(R)1″

Φ 103

180

160

120

2.0

G(R)1/2″

Φ 103

180

180

130

3.0

DN15

Φ 103

180

200

120

3.0

DN25

Φ 103

180

200

130

4.0

DN40

Φ 103

180

200

130

6.0

DN50

Φ 103

180

200

140

7.5

DN65

Φ 103

180

200

140

10.0

DN65

Φ 103

180

200

190

12.0

DN80

Φ 103

180

200

190

13.0

DN100

Φ 103

180

200

200

15.0

DN125

Φ 103

180

300

210

20.0

DN150

Φ 103

180

300

220

25.0

DN200

Φ 103

180

300

250

35.0

DN150

Φ 103

180

-

-

15.0

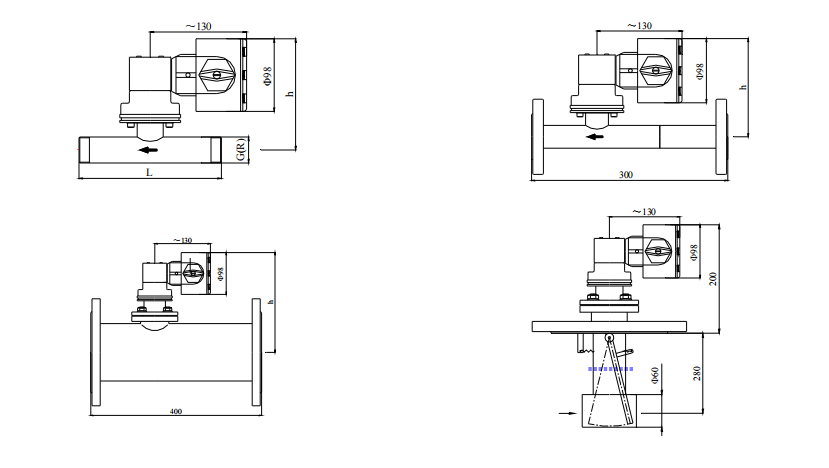

外形尺寸、重量表(二)

类型

连接

L

H

重量(kg)

G(R)3/4″

180

150

2.5

G(R)1″

180

150

2.5

G(R)1/2″

180

160

3.0

G(R)2″

190

160

3.5

DN15

300

150

4.0

DN25

300

150

5.0

DN40

300

160

6.5

DN50

300

160

8.0

DN65

300

160

10.0

DN65

400

220

12.5

DN80

400

220

14.0

DN100

400

220

15.0

DN125

400

240

19.0

DN150

400

250

24.0

DN200

400

280

36.0

DN150

-

-

15.0



水流量开关安装注意实现

(1)流量开关一定要安装在直线管道上,其二边至少有5倍管径以上的直线管道。

(2)将流量开关拧入管道三通时,为防止开关损坏,不允许握住壳体进行安装,必须使用六角扳手扳住阀体六角处安装。

(3)流量开关拧紧时应使流向片与流体的流向垂直,并保持流量开关外壳上的箭头方向与管道内流体的流向一致。

(4)流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在液流向下的管道中。

(5)流量开关不能遭受水击,如在水流开关下方装有快速闭合阀,必须使用合适的节流器,以防水流冲击。

(6)流量开关主要用于感应流经管道的液体流量变化,如水、乙二醇或其他非危害性液体。其典型应用是使用在需要有连锁作用或断流保护的场合。

产品选型须知

1.安装环境。现场安装环境主要指测量管径大小、直管段长度、管道是否有振动、周围是否有强磁场干扰和高温辐射热等。

2.安全性。防止事故发生。比如,测量腐蚀性介质时,根据腐蚀性强度选用合适的内衬材质,可燃性气体的环境应选用防爆型仪表。

3.节能性。流体经过流量仪表前后的压损,压损值越小节能性越好。非接触式如超声波流量计、电磁流量计、弯管流量计无压损。

4.流体特性。流体特性主要指流体成分、温度、压力、黏度等。根据实际情况逐步确认选型范围。首先从成分(液体、气体、蒸汽、脏流污程度)区分,差压式流量计和涡街流量计基本适应以上流体。

5.准确性和经济性。一般本身其性能相对稳定、重复性好、使用寿命较长、量程比范围宽的流量计有利于后期增加工艺设备测量参数调节,从而减少投资。
