测径仪用于圆钢智能生产线的实用之道

分类: 电子仪器 浏览量: 留言数: 4223

圆钢的生产往往伴随着高温、粉尘、氧化铁皮等。四路测径仪成功克服了以上问题,实现高质量的在线测量,本文介绍的四路测径仪是大直径的圆钢测径仪,其测头采用铝合金制造,散热性能良好。在高压离心风机持续为测径仪送风的工作条件下,可以保证测头内光电元件处于正常工作温度范围内。

LPBJ150.12型测径仪内共设置八路70单测头和四路由70单测头组合的150双测头。其中70单测头的测量范围为0~70mm,用于测量直径φ10~φ45mm的轧材;150双测头的测量范围为20~150mm,用于测量直径φ46~φ110mm的轧材。

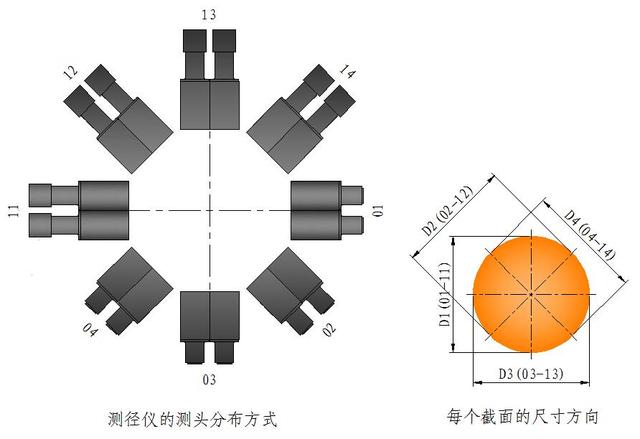

四路测径仪相邻测头间的夹角为45°,四路双测头在轧材每个测量截面可测得均布的四个直径尺寸。

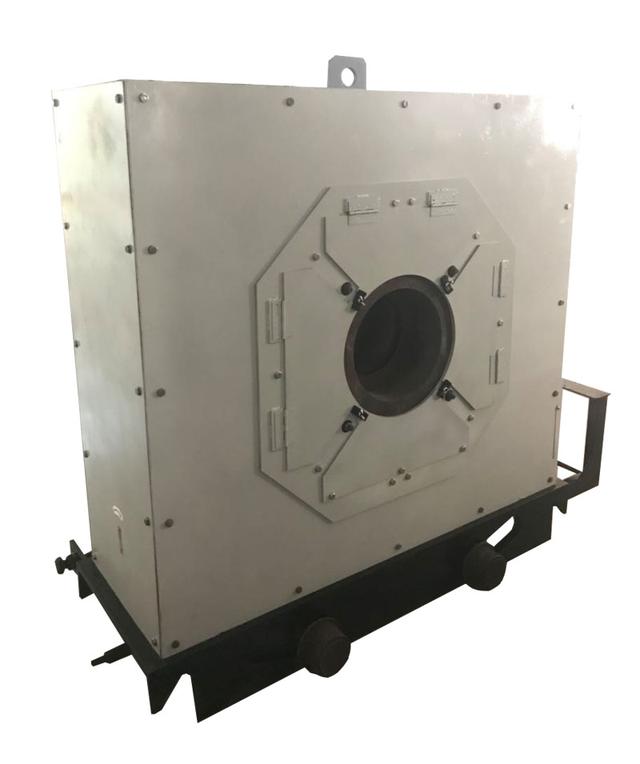

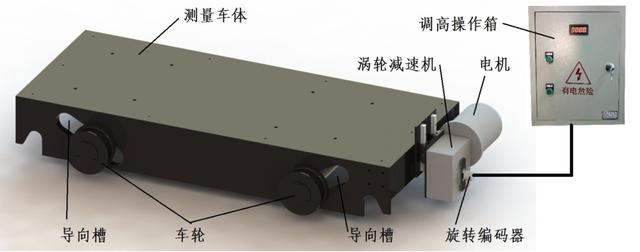

LPBJ150.12型测径仪的本体为测量车的结构形式,下部为车体。测径仪的主盘部件、过钢部件、外壳部件等均安装在车体上。蓝鹏测径仪的车体为厚钢板拼焊而成,车体上装有4个车轮可在轨道上移动以便进行下线维护、检修操作。车体部件带有高度调节功能,调节范围为60mm。高度调节采用梯形丝杠传动带动轮轴沿车体上的导向槽张开或闭合实现,丝杠头部装有涡轮减速机、电机和监测丝杠旋转圈数的旋转编码器。旋转编码器与高度监测电路相连,可实时监测测量车的中心高度,高度值由数码管显示屏显示。高度调节操作时,点按调高的上升、下降按钮,将高度调至合适高度即可。测量车体上设置定位装置,用于将测径仪固定在测量位置。定位装置具有横向调节功能,可以调节测径仪的左右位置,调节范围为30mm。

该测径仪具有下列显著优点:

1、从电路设计上解决了线材扭动问题。去掉了绕线材轴旋转的光机装置,从而使整机可靠性高,造价低。

2、采用固体摄像器件(CCD)。与激光测径仪比较,不需要光学扫描机构。

3、除软件本身具备测量数据的存储及分析功能以外,软件还提供外部数据库,方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。

4、软件具备对棒材的错辊、耳子、头部缺陷长度、尾部缺陷长度的检测能力,为实际生产提供强有力的质量支撑。

5、不使用工厂内的压缩空气和洁净气源,独特的冷却、防尘结构保障了测径仪内的清洁,将镜头的维护周期提高到30天以上。

四路测径仪应用于外径尺寸的在线检测当中,实现高质量的测量,测量范围可根据需求定制,LPBJ150.12型测径仪可应用于各种轧钢现场使用,圆钢、合金钢、碳素钢等各种钢材的在线检测,对线棒管材均可进行在线测量及离线抽检。

本文由保定市蓝鹏测控科技有限公司编写
