引言
总经理PING说：“几乎当你拿起当今任何一件电器，你都会在其中发现排线。打开一台35mm的照相机，里面有9到14处不同的排线，因为照相机正在变得更小，功能也更多。减小体积的唯一方法是元件更小、线条更精细、节距更紧密，以及物件可弯曲。心脏起搏器、医疗设备、视频摄像机、助听器、便携电脑--几乎所有我们今天使用的东西里面都有排线”。
排线，也叫软性电路板（FPC）。它按照所属行业规范规定排线规则、线序、线色、线号等，用于活动部件及活动区域内的数据传输，如电脑内部主板连接硬盘、光驱的数据线，手机主板连接显示屏的数据线，还有连接设备之间的数据线都统称排线。

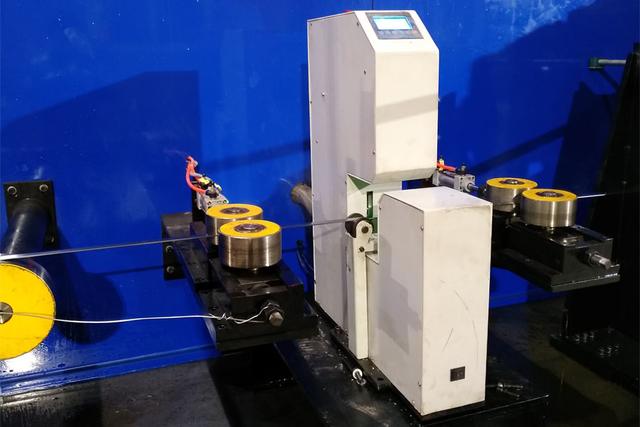

排线的应用非常广泛，对其几何尺寸的质量要严格检测，宽度与厚度尺寸均是排线所需检测的重要几何尺寸，为此研发双向测径仪，两组光电测头垂直分布，这样既可以实现排线的宽度测量，同时也能测量排线的厚度尺寸，为排线的几何尺寸测量带来便利。

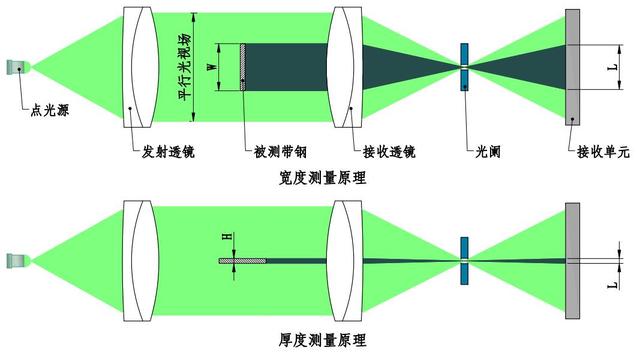

双向测径仪是光电测量设备，通过阴影的长度L可分别测出排线的宽度W和厚度H。CCD芯片是测头部件中的光电转换元件，它可以将接收到的光信号转换成电信号。电信号由信号采集电路接收、放大，再进行数字化处理后传输到单片机进行计算。
双向测径仪是利用光电CCD技术生产的一种非接触式测量技术，它不仅丢弃了传统的利用通用量具进行静态接触式测量的方法，实现了动态连续在线自动非接触式的测量，而且有不易受外界干扰的优点，采用远心平行光源作为光源，利用双光路光电转换原理获取检测信号直接显示结果。是集光、机、电、计算机等于一体的测量仪器。

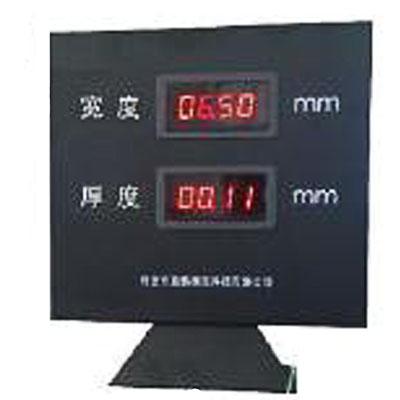

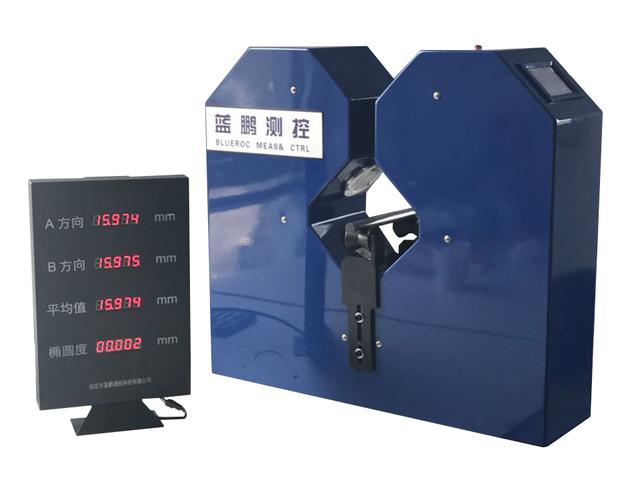

双向测径仪采用双轴光学投影法的测量方式，可非接触式测量物体的直径和椭圆度，宽度和厚度等等。双轴测量方式是从两个方向进行测量，精确度更高，使用更便捷。适用于线材，管材，棒材等的在线测量和监控，以及品质检测等。更适合扁平线材，扁平金属材料、排线、扁线等等的测量，可同时测量显示宽度和厚度。仪器具备外部通讯接口RS422/RS485，可接外接显示控制器，PLC 或电脑等。
双向测径仪采用物方远心平行光源，520nm的绿色光源发出的光受可见光的影响小，适用于各种生产现场。采用非接触式测量，避免接触式测量的排线磨损、测头磨损、接触点弹性变形等因素对测量精度的影响，可获得较高的测量效果，测量速度快，精度高。
双向测径仪应用于排线的检测当中，对多种规格的排线均可测量，测量精度可达到0.003mm，对0.1mm及以上的排线进行测量，为排线的生产质量与生产效率提升做出杰出的贡献。
