引言
在机械加工行业中，大直径尺寸的精密测量，是一个尚未圆满解决的世界性难题，国家标准规定，大于500 mm的直径称为大直径。目前，在大直径回转体工件的切削加工过程中，工件直径测量的常用工具有大游标卡尺、外径千分尺等机械量具。这些器具都是靠人眼来读刻度的，所读数值因人而异，不可避免的带有误差，结果导致多次测量的重复性不好。另外，这些器具比较笨重，不易操作，而量具本身由于温度和机械方面的原因又极易变形，容易带来测量误差，所以导致测量时费时费力且测量结果具有很大的不确定性。
随着近年来大尺寸高精密加工技术的飞速发展，对大直径尺寸测量要求也越来越高，蓝鹏测控也加入了大尺寸外径在线测量的研究当中，大直径测径仪采用间距可调双测头来实现外径尺寸的在线测量。

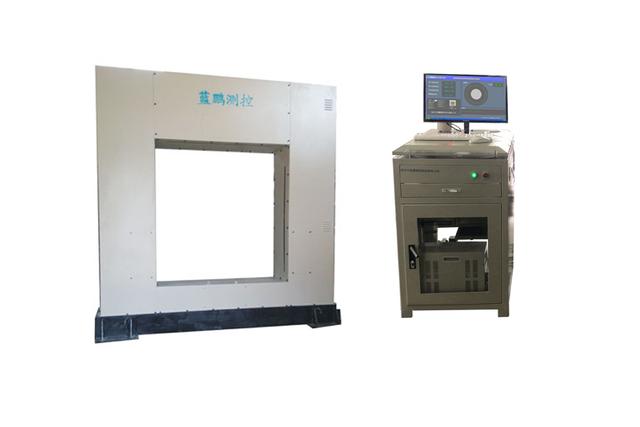

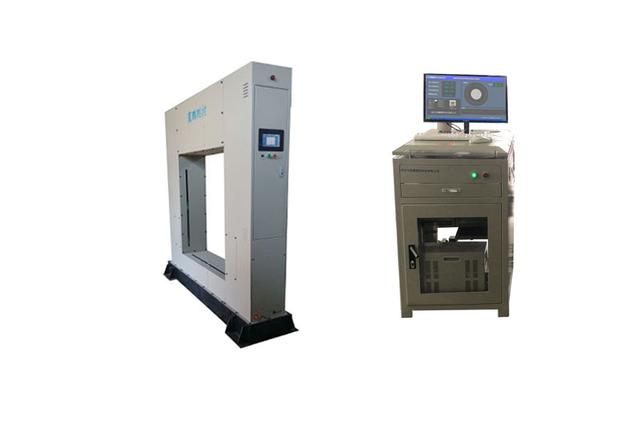

大直径测径仪是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪本体、主控机柜（带蓝鹏测量系统）、现场LED显示屏、光缆通讯单元、高压鼓风机、配电箱、备用小车、报警单元等组成。
大直径测径仪的测头间距可自动调节，当需要调整镜筒的间距时，通过控制系统输入命令，驱动步进电机带动滚珠丝杠即可实现精确位置的调整。这样大大的增加了测量范围，实现多规格的轧材在线检测，减少购买多个测量设备的开支。
测量系统的实际工作过程如下：当被测轧材经过两个光电测头形成的平行光视场时，每组光电测头均对被测物的边缘尺寸进行检测，CCD上形成明暗分明的区域，经过对信号的转换处理后进入工控机，工控机对接收到的信号进行处理，对信号将进行变换、计算以及数字处理等之后，加上中间的固定尺寸，最后由显示器输出计算结果。
大直径测径仪是高精度的在线检测设备，测量精度优于0.05mm，大直径测径仪适应各种恶劣的工业现场使用，能对1000℃的高温被测物进行测量。

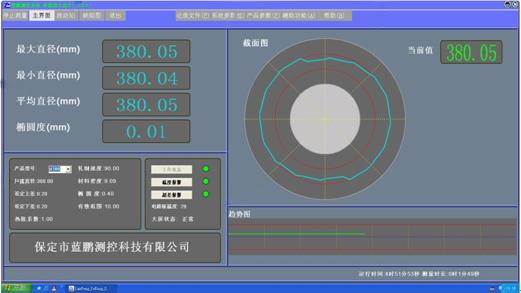

大直径测径仪测量数据：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，被测物截面的最大/最小直径、平均直径、椭圆度。显示刷新频率4-6次/秒。
结语
大直径测径仪的使用为各种大尺寸的工件带来了巨大的便利，其0.05mm的测量精度，使得轧材的质量更优，品质更好。同时对提高成材率也有很大的功效。
本文由保定市蓝鹏测控科技有限公司编写
