引言
高速、高温、水雾弥漫、高温轧材往往是圆钢热轧现场的真实写照，而现在的圆钢在生产中越来越自动化，而圆钢线径检测方法，也要从人工检测过渡到自动检测。
轧钢测径仪能够还是先动态测量、高温测量、在线测量，并于环境恶劣下进行在线外径测量，是轧钢行业生产中的外径在线检测设备及数据分析设备。
传统的测量方法需待盘卷运至 C 型钩上，由热检工进行测量，此方式测量结果精度不高，若出现尺寸超标的情况，不能立即发现。
轧钢测径仪可在线测量轧件，测量精度较高，若出现尺寸超标的情况，立即用红色数据显示，进行声光报警提示，提醒现场作业人员，及时调整生产状况，减少废品的产生。
轧钢测径仪是釆用光电固定测头测量棒线材外径和断面形状的测量系统，该系统的特点是：釆用光电测量，极大减少设备的体积、能耗、维护成本； 系统不受外界干扰且对环境的要求较低；系统精度可达0.02mm，测量频率在1000Hz。
轧钢测径仪测量系统采用紧凑的一体化抗环境干扰系统设计，釆用全数字处理技术，在测量框架内的电路系统直接将采集到的原始数据传送至工控机计算。

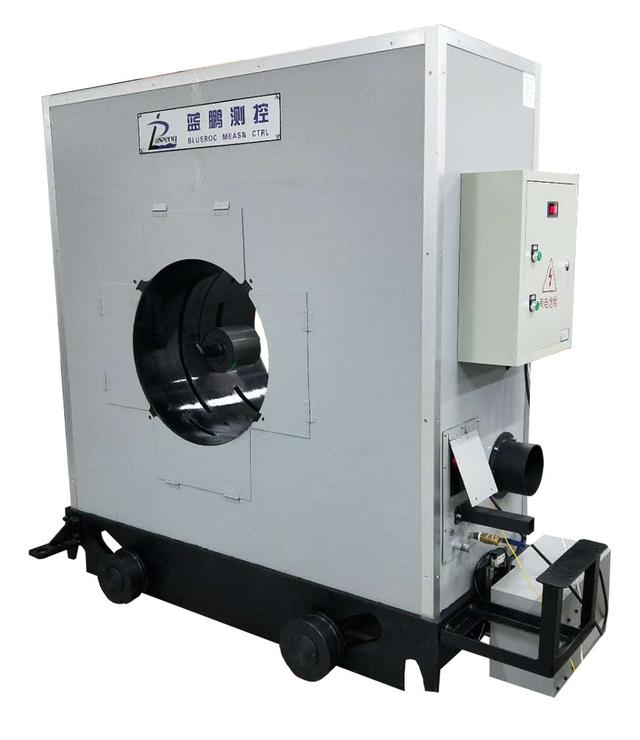

该系统由三个主要部分组成：
a.) 包含光电测量单元的测量框架
b.) 独立的空气吹扫冷却装置
c.) 一体化的显示、控制、通讯终端

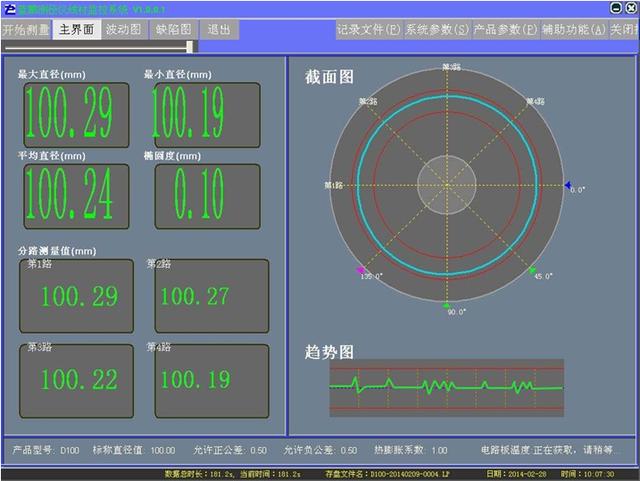

轧钢测径仪具备专业的软件系统，所显示的数据如上图所示，显示所需的各种数据。轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的平均直径、椭圆度，各路测头的分项测量值。
轧钢测径仪从电路设计上解决了线材扭动问题。去掉了绕线材轴旋转的光机装置，从而使整机可靠性高，造价低。采用固体摄像器件(CCD)。与激光测径仪比较，不需要光学扫描机构。电路简单，精度高，无需精心调节。
轧钢测径仪选用长焦距镜头。使光学部件和CCD可以远离高温的被测线材。采用正压分流冷却防尘，不使用车间的压缩空气或洁净氮气，节约资金。光源采用LED灯作光源大大延长了光源寿命，从而提升轧钢测径仪的使用寿命。
结语
轧钢测径仪具有测量精度高、速度快、结构简单、多方位测量、使用方便和适应恶劣生产环境能力强等优点，对提高产品合格率和节省钢材能起很大作用。该测径仪对各种冷态钢材也完全适用，对各种类型的线材、棒材、管材的外径及椭圆度检测均可实现动态检测。
本文由保定市蓝鹏测控科技有限公司编写
