冷轧板（英文名为cold rolled sheet），是以热轧卷为原料，在室温下在再结晶温度以下进行轧制而成的产品。多用于汽车制造、电器产品等。生产过程中由于不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度高。而且冷轧产品的尺寸精度高，产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等。
规格：最低厚度为0.2-4mm，宽度为600-2000mm，钢板长度为1 200-6000mm。
冷轧板带的宽度非常大，因此钢板测宽仪采用间距可调双测头进行测量，这样的方式使得测宽仪可以实现多种规格的板材宽度进行检测，并且对非常大的板材测量也完全没有问题，测量精度优于0.05mm。

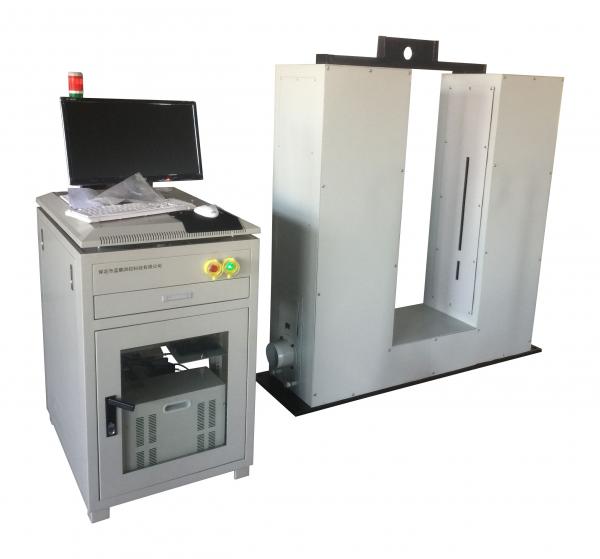

钢板测宽仪整套设备主要包括测宽仪、控制箱、嵌入式工控机、声光报警器、外接显示屏、旋转编码器等部分组成。

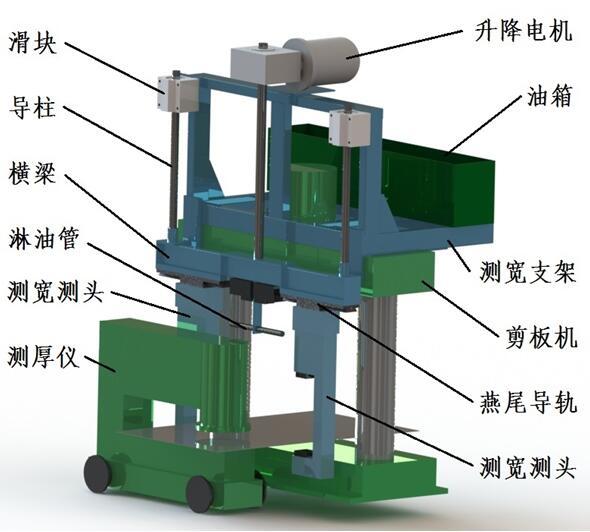

整套系统中，钢板测宽仪通过支架安装在剪板机的上横梁上，可对通过的板带进行宽度测量。
控制箱安装在现场便于人员操作的位置，控制箱内部设置测量电路系统、伺服电机驱动电路系统和整套设备的通讯系统以及嵌入式工控机等。
测宽仪采集到的原始数据上在嵌入式工控机内进行数据的处理和计算。测宽测头的间距调整等动作由测量软件控制。测宽仪可通过电机驱动丝杠将宽度测头提升至板带以上300mm高度，升降动作由控制箱上的按钮控制。
数码管外接显示屏作为辅助显示部件悬挂在生产现场，其显示内容为实时的宽度和长度测量值。外接显示屏悬挂在现场轧机或剪板机便于操作人员观察数据的部位。
轧机出口托辊上安装一个旋转编码器，可检测板带轧制的长度，并将长度尺寸与测量系统测量的宽度对应显示。
软件功能
测量软件界面显示：产品规格、标准宽度及宽度公差等；实时宽度、实时长度等。测量时显示宽度和长度对应的尺寸波动曲线。当测量数据处于设定的合格范围内时，测量值及偏差值的数据颜色为绿色；当测量的最大厚度偏差大于设定的允许范围时为红色。
产品参数设置：可设置板带的标准宽度、公差范围等。
伺服电机驱动功能：设置标准宽度时自动调整宽度测头间距。输入数据手动调整宽度测头的左右平移。
报警功能：当测量的宽度超过设定的公差范围时，自动声光报警。
数据存储功能：每次测量均保存记录，每张板带生成一个文件，保存时间大于2年。
校准功能：放入标准尺可校准宽度测量精度；放入标准量块可校准测厚精度。
钢板测宽仪安装于冷轧板带的生产现场进行高精度的在线测量，测量精度高，测量频率大，测量范围大且可调节，非常适合各种冷轧板带、钢板、扁钢、中厚板等的在线测量。
