引言
在钢铁厂生产线上，对轧制后的线材或棒材作在线检测，在质量管理上是重要的。不仅测量外径，而且连续测量对应的截面轮廓尺寸，从而抓住产品特征，用实时输出的各种数据对生产设备进行控制和更高水平的应用，这种在线检测装置是不可缺少的。

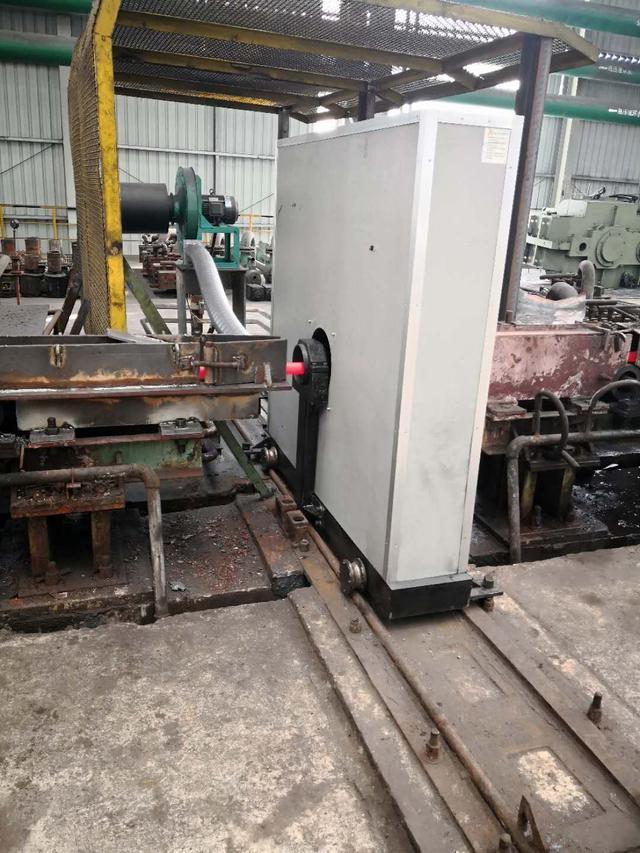

为了适应圆钢的轧制需求，棒材测径仪采用非接触的测量方式实现在线实时自动化高速检测。以八轴测头进行全方位的外径检测，通过数据处理与分析得到八个方向上直径尺寸、椭圆度尺寸、平均尺寸及截面轮廓。能实现超差报警及数据的显示和统计处理，并可与上位机相连。
为了实现高精度的测量，棒材测径仪能进行自动校准，保证长期运行的精度，具有超温报警功能，能及时发现装置异常，具有防热、防水保护层，高压鼓风机吹扫，对氧化铁皮的影响采用了充分措施。
棒材测径仪是高精度的外径检测设备，采用高亮度光源、电子快门技术、多路同步技术，消除了抖动误差。棒材测径仪没有模拟处理和机械运动部件，原理上就不会产生精度漂移，同时八组测头的检测又是互不干扰的，这使得即使其中一组或几组损坏时，也不影响其他测头的测量。棒材测径仪的测量精度可以达到0.02mm。
棒材测径仪采用线阵CCD作为传感器使用，物方远心平行光源，检测器件都无机械运动部件，其寿命是半永久性的。能够做到高速测量，每组测头的测量频率均可达到500Hz/1000Hz。
棒材测径仪能够测量直径、椭圆度及截面轮廓，径向测量无盲区，及时准确地反映测量轧件的尺寸变化，能够对轧制过程中产生的各种常见缺陷（耳子、错辊等）进行检测，对测量的数据能够进行统计和分析，和生产系统计算机进行实时通讯，测量数据传输，具有修正功能。

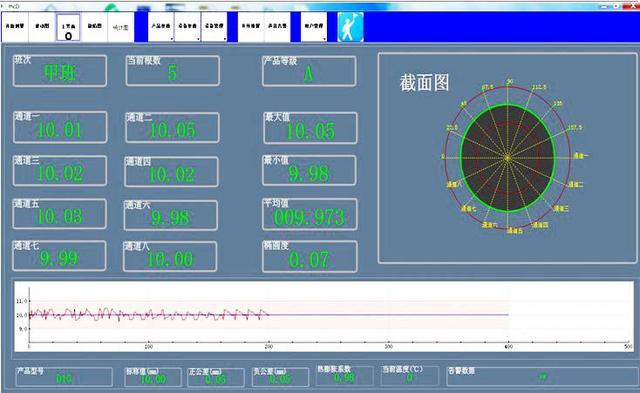

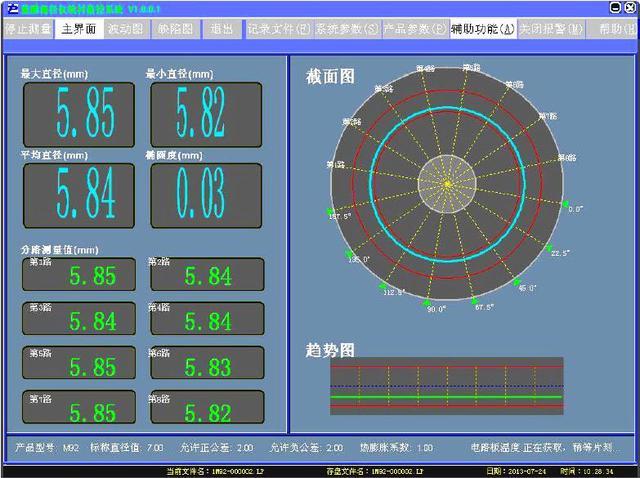

棒材测径仪专业研发了软件系统，操作界面（优先考虑中文界面）：
画面显示：数字、截面、测量曲线；
统计和分析：测量、统计分析；
查询：处理从测量单元获取的数据，将测量数据进行保存，可以随时查询，保存时间在一年以上。
除软件本身具备测量数据的存储及分析功能以外，软件还提供外部数据库，方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。
结语
棒材测径仪可以详细显示测量所需的各项信息，同时对一些基本缺陷如错辊、耳子等均能检测出来。棒材测径仪的使用为高精度的在线检测设备，为提高质量与加快生产节奏都带来了巨大的便利。
