绝缘操作杆验电器试验试验装置接线方法

注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屏上停止按钮其它的操作无效。

1、根据试品绝缘杆规格调整好两各绝缘杆固定架之间的距离，试验架上的高压连接电极和接地电极，分别使用高压连接棒和接地线钳与高压试验电源和接地排连接。

2打开两个绝缘杆固定架一端的金属固定扣，使绝缘杆固定架上半部分在弹簧的作用下向上弹起，将被测绝缘杆依次排列放置在绝缘杆测试位上，然后下压两个绝缘杆固定架的上半部分，使其与下半部分闭合后用金属固定扣扣好。

启动高压试验变压器开始试验，具体试验参数和试验结果判定参照，DL/T1476-2015《电力安全工器具预防性试验规程》中的对绝缘操作杆试验的相关规定。

三、 注意事项

1、 在试验架上装取试品绝缘杆时，要轻拿轻放避免因过力算坏绝缘支柱。

2、 要保持试验架表面的清洁，如有灰尘用软布进行擦拭去除。

3、 试验架在使用和存放中不能置于潮湿的环境中，以免降低绝缘支柱的绝缘性能。

绝缘杆耐压试验架、验电器试验支架、胶垫隔板支架、绝缘绳耐压装置、绝缘隔板试验桌

2、手动操作：

（1）合上电源，系统进入主机面，根据被试品设置相关参数（手动操作的参数设置与自动操作相同，在设置完参数后，点击主界面的开始试验按钮，进入到试验界面，然后才能进行手动试验），设置完参数后，按下，面板中的启动按钮，接触器吸合，此时系统可进行点动升压。

（2）按下升压按钮，密切关注高压电压的变化，直至电压升至目标值，此时系统会自动计时，在到达规定的时间后，系统自动回零，此时设备会发出滴滴滴的响声，表明试品合格。打印的操作方法与自动一样。

（3）手动计时按钮在任何电压下都可以启用。

二、绝缘支架使用方法

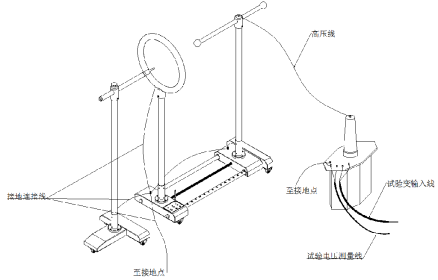

绝缘杆接线图

验电器接线方式
