智能回路电阻测试仪如何正确使用方法 看了就明白
1、液晶显示说明
智能回路电阻测试仪采用240×128高分辨率灰色背光液晶显示屏LCD，即使在强烈日光下也能清晰显示。参数设置及试验结果均显示在 LCD屏上。全汉字操作界面，图形清晰，美观，易于操作。
2、旋转鼠标使用说明
旋转鼠标的功能类似计算机上使用的鼠标， 它有三种操作： “左旋”，“右旋”，“点击选定”。通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。
移动光标：通过左转或右转旋转鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。
数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。旋转鼠标进入下一位的修改。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。
3、正确接线
按图3所示接线方法正确接线。
注意:①仪器面板与测试线的连接处应扭紧，不得有松动现象。
②应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。
4、开机
确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。开机时，蜂鸣器短时响，表示系统开机。
5、主界面

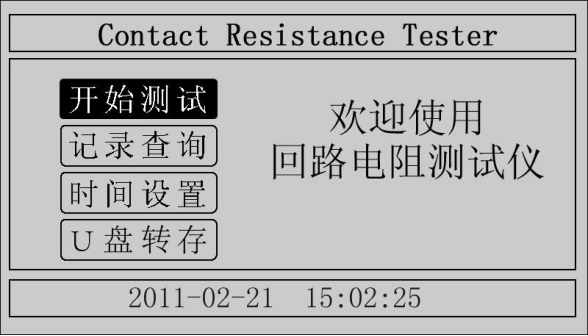

打开电源开关，系统进入主界面，如图4所示。
图4 主界面
移动光标，可在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。主界面下方显示系统当前时间。
6、测试菜单界面

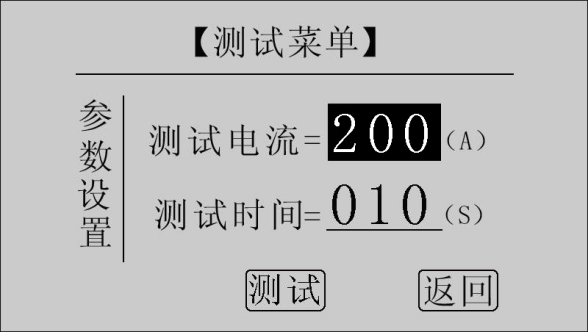

在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5所示。默认测试电流为200A，测试时间为10s。
图5 测试菜单界面
在“测试电流”位置点击鼠标，电流值可在50A，100A，150A，200A之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。
点击“测试”项，系统进入“测试结果”界面。
点击“返回”项，系统返回上一界面。
注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值10s。
7、测试结果

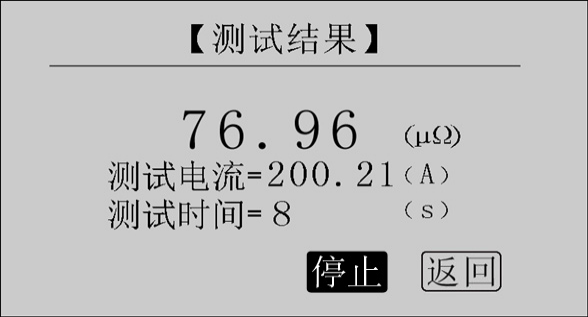

在“测试菜单”中点击“测试”项进入“测试结果”界面，如图6所示。界面上依次显示电阻值、测试电流值和测试时间。
注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。
图6 测试结果—正在测试
正在测试时，系统显示“停止”，“返回”项。点击“停止”，系统停止计时，电流停止输出。点击“返回”，系统停止计时，电流停止输出并返回上一界面。注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s后测试结果就会稳定下来，用户即可记录数据。
计时时间到自动停止电流输出。

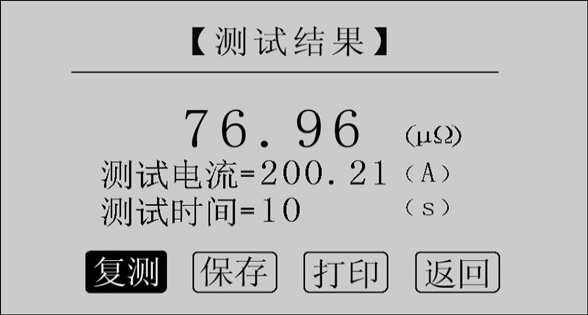

图7 测试结果—测试结束
点击“复测”项，系统以设定好的参数对电阻重复测量一次。
点击“保存”项，系统进入“保存测试结果”界面。
点击“打印”项，系统将打印包括样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。
点击“返回”项，系统返回上一界面。

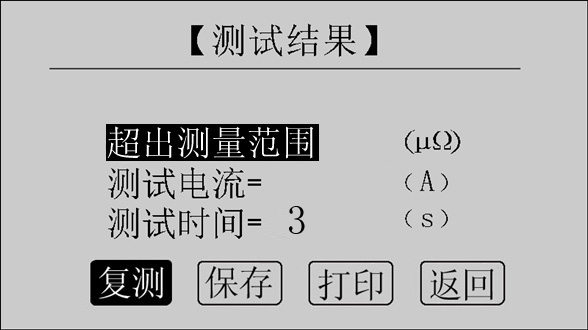

若测量值超出测量范围，液晶屏显示“超出测量范围”，如图8所示，同时蜂鸣器报警。此时电流仍在输出，直到计时结束。
![ZS$7]FE7OD][[R4LXLE2RRS.png](http://www.xsyiq.com/wp-content/uploads/2024/03/2024032808194087.png "ZS$7]FE7OD][[R4LXLE2RRS.png")
图8 测试结果—超出测量范围
8、保存测试结果

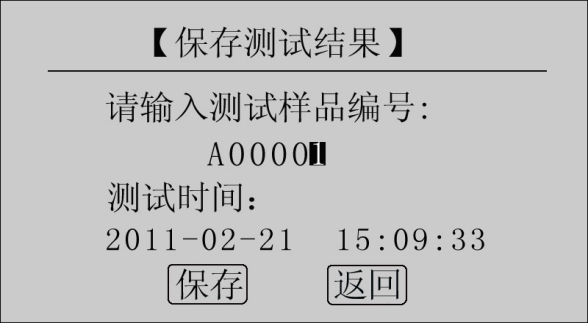

在“测试结果”界面点击“保存”按钮，系统进入“保存测试结果”界面，如图9所示。
图9 保存测试结果

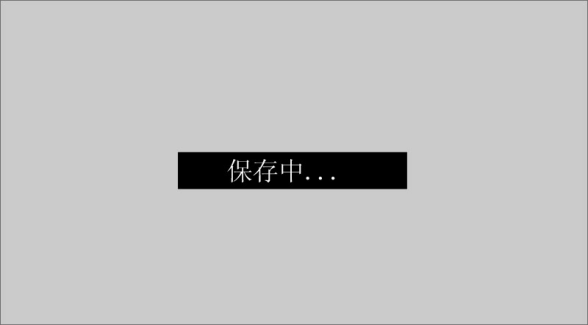

使用鼠标输入样品编号，点击“保存”项，测试结果将被保存到I2C存储器中，保存界面如图10所示；点击“返回”项，系统返回上一界面。
![M6}0T3PH{$`9]}(9N65M265.png](http://www.xsyiq.com/wp-content/uploads/2024/03/2024032808194087-1.png "M6}0T3PH{$`9]}(9N65M265.png")
图10 保存中

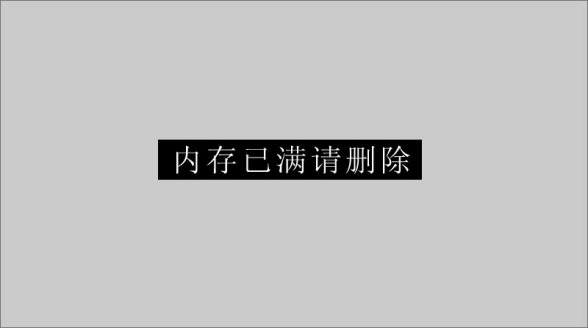

本仪器最多能存储200条记录，若存储记录数超过200条，系统提示“内存已满请删除”，如图11所示。在记录查询界面即可完成单条或全部记录删除。
智能回路电阻测试仪性能特点
1.大电流：采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
2.高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
3.高精度：采用双路高速16位Σ－ΔAD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
4.智能化：进口高性能CPU，测量时系统根据信号大小自动切换量程，确保该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。
5.高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，接插件的使用增强了抗振性能。
6.功能强大：电流可在50A、100A、150A和200A中自由选择，测试时间可在5s~599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。
7.人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。
8.USB转存：能够通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。
9.使用方便：体积小、重量轻，便于携带。
