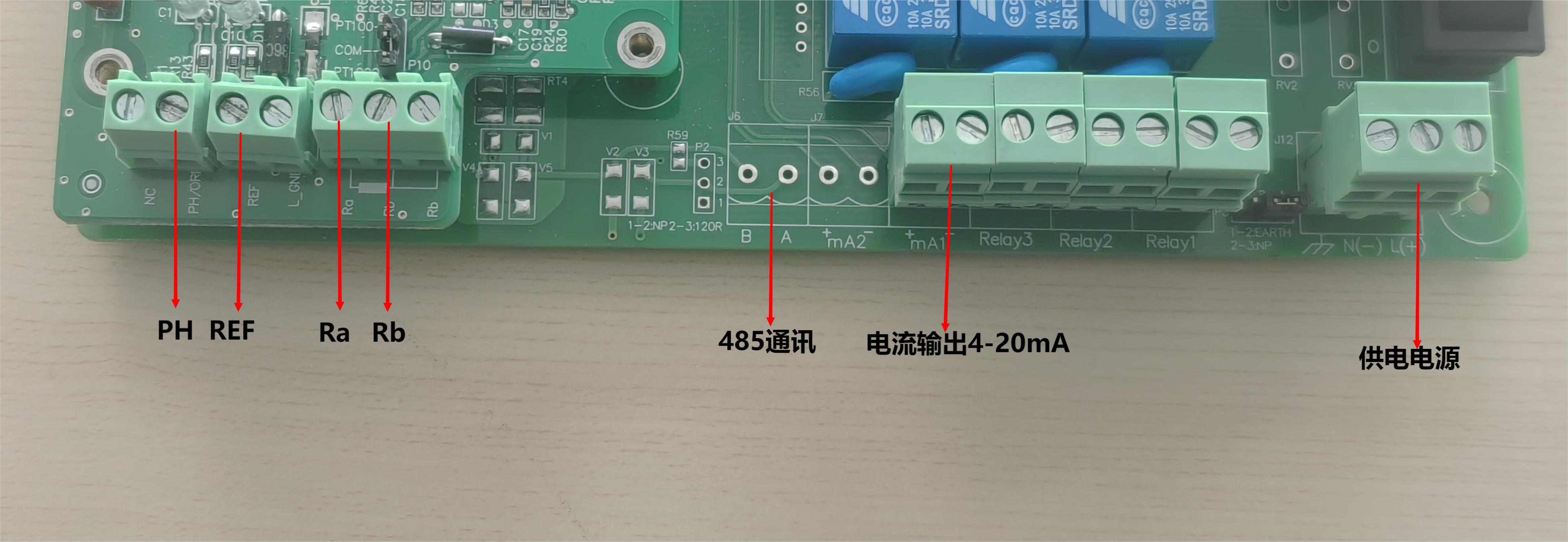

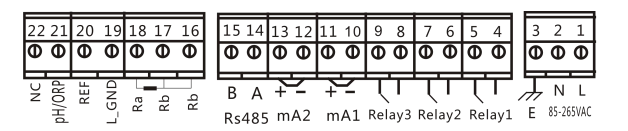

1、 L/V+ 交流电源 85-265V 火线(直流供电为定制)
2、 N/V- 交流电源 85-265V 零线(直流供电为定制)
3、 E 仪表接地保护
4-5 、Relay1 常开高低限报警继电器，触点容量 230V AC，3A
6-7 、Relay2 常开高低限报警继电器，触点容量 230V AC，3A
8-9、 Relay3 清洗继电器
10、 mA1 - PH 电流信号输出负
11 、mA1 + PH 电流信号输出正
12 、mA2 - 温度电流信号输出负（选配）
13、 mA2+ 温度电流信号输出正（选配）
14 、A RS485 输出 A
15 、B RS485 输出 B
16、 Rb 温 度
17 、Rb 温 度 温度补偿电极
18、 Ra 温 度
19、 L-GND 溶液电极
20、 REF 参比电极（多为黑色网状屏蔽线）
21、 pH/ORP PH 测量电极（透明线）
22、 NC 空，不接
