德国EPK minitest2500配N02探头如何两点校准?

分类: 其他 浏览量: 留言数: 44400

德国EPK minitest2500/4500配N02探头如何两点校准?

德国EPK MiniTest 2500/4500涂层测厚仪按照磁感应或电涡流原理,根据连接在测厚仪上的探头类型进行无损检测。主要应用工业、汽车制造、造船、航空和工具和机械工程等领域多种探头的广泛选择可用于MiniTest 2500/4500涂层测厚仪,允许处理标准应用,以及更复杂的测量任务,例如管内测量最大100mm的涂层厚度。

所有探头系统(除了探头CN02和定制设计)都有弹簧安装在操作套筒中。这种结构确保探头具有恒定的接触压力和稳定的定位。操纵套筒顶部的V形槽允许对圆柱形物体进行可靠的测量。将探头保持在操作套筒上并放置在待测物体上进行测量。注意:探头配备有耐磨、耐磨的传感器杆。即便如此也应避免在粗糙和坚硬硬表面上滑动传感器,例如喷丸表面。无论何时连接或拆卸探头,都必须关闭测厚仪。





















N02探头适合铜铝基体涂层 量程:0-200um,分辨率:0.1um。


此方法推荐用于高精度测量、小型零件测量和硬化、低合金样品的测量。

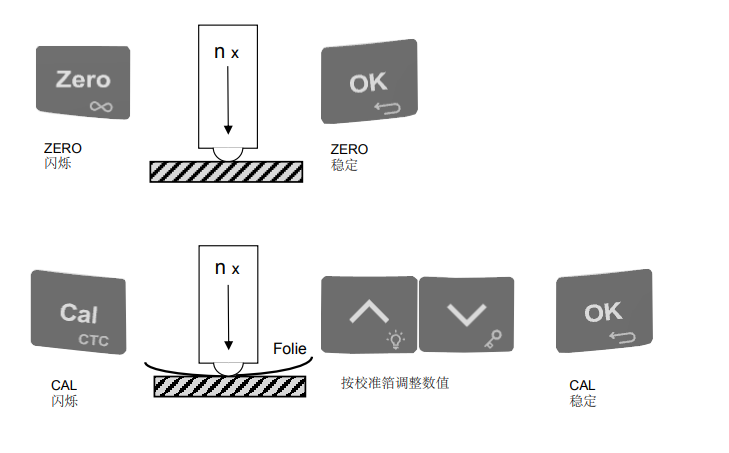

1. ZERO键初始化零点校准 ‘ZERO’ 闪烁

2. 将探头压在没有涂层样品上 (涂层厚度为零),滴滴提示音后抬起。重复几次该过程,屏幕显示之前几次测量的平均值。

3. OK 键完成零点校准。屏幕上‘ZERO’ 不再闪烁。

4. CAL 键初始化校准程序。 ‘CAL’ 闪烁。

5. 将校准箔置于零板上,探头压在校准箔上,滴滴提示音后抬起。屏幕上显示箔的厚度应大致等于涂层厚度。用该探头重复测量几次,屏幕显示之前几次测量的平均值。按 CLEAR 键停止校准程序。

6. 使用上下箭头键调整校准箔的厚度。

7. OK 键完成校准。屏幕上 ‘CAL’ 不再闪烁。

8. 现在可以使用测厚仪测量涂层厚度了


简测实业是德国EPK代理商,提供选型、测样、销售及维修保养服务,欢迎咨询
