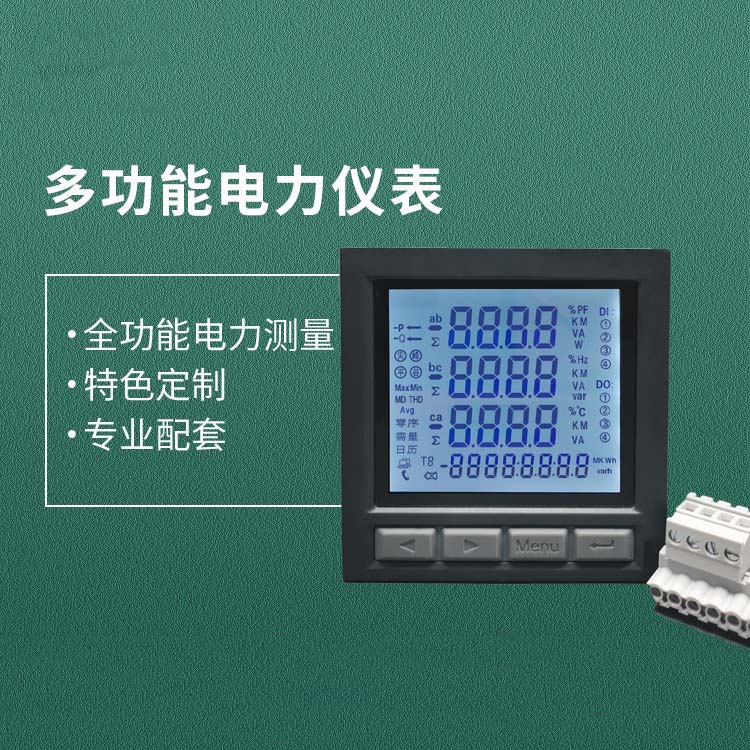

选择南京斯沃PDM-80多功能表的理由：
【一】[安装布线，方便灵活]
多功能电力仪表是一种用于电力质量监测的理想设备，该仪表具有对电网中电流、电压、频率、有功功率、无功功率视在功率、电能、功率因数等进行同时测量的功能。它能测量所有的电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。多功能电力仪表能替代很多个传统的模拟或数字测量仪表（例如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统的可靠性。
PDM-80多功能LCD电能表的功能，非常强大，其具有电压，电流，功率，有功电量，无功电量，尖，峰，平谷等电量计量功能。试想一下，如果这些电量指标全部可以绘制成曲线，在电脑上或手机上显示数据或图表，对能耗监测系统而言，将起到十分巨大的作用和效果。
【二】PDM-80功能特点
可记录8组电压波形和电流波形数据
实时测量功能：可测量三相三线/三相四线/单相系统的各项电压及平均值、各项电流及平均值、零序电流；各相及系统的有功功率、无功功率、视在功率、功率因数、功率因数角；频率、有功电能、无功电能等多项电力参数。
可显示：三相电压，三相电流，单、三相功率（有功、无功），功率因数，频率， 四象限电能及累计时间、两路电能脉冲输出、可做电流/电压谐波分析 。
PDM-80多功能LCD电能表可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种*的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信。
【三】PDM-80价值及优势
PDM-80多功能电表的功能，非常强大，其具有电压，电流，功率，有功电量，无功电量，尖，峰，平谷等电量计量功能。试想一下，如果这些电量指标全部可以绘制成曲线，在电脑上或手机上显示数据或图表，对能耗监测系统而言，将起到十分巨大的作用和效果。
【四】PDM-80设计原则
PDM-80多功能电力仪表用途 多功能电力仪表是一种用于电力质量监测的理想设备，该仪表具有对电网中电流、电压、频率、有功功率、无功功率视在功率、电能、功率因数等进行同时测量的功能。 它能测量所有的电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。多功能电力仪表能替代很多个传统的模拟或数字测量仪表（例如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统的可靠性。
【五】PDM-80多功能LCD电能表计量分析
多功能电力仪表计量不准原因分析：
1、 三相电压，三相电流，三相有功功率，功率因数，显示正常，电能计量不正常
这个原因主要查看，电流互感器二次侧的三相电流的流入与流出的接线是否都接反，因 为电流从互感器二次侧接线到仪表上，分为高低端，即流入，与流出，如果都接反，则电能计量在EP。

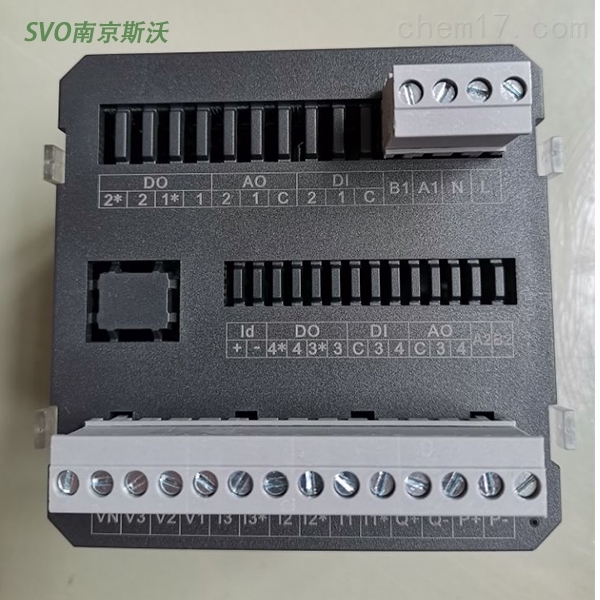

注： 仪表接线图带＊端为电流流入端。
2、 三相电压，三相电流，显示正常。三相有功功率，功率因数，电能计量，显示不正常这个原因主要查看，从电流互感器二次侧过来的三相电流的流入，与流出的线是否有接反， 如果电流流入与流出都接反，则电能计谧在EP- 如果有其中一相或二相接反，则有功功率会抵消，这样有功功率就会偏小，有功功率偏小电能计谧也就偏小。
同时查看电流互感器过来的接线相序位匣是否有错位，如：A相电流互感器的二次侧线接到 了仪表的Ib相输入端，或B相互感器二次侧的线接到仪表的le相输入端。等，同时查看三相电压UAUB UC lJ""N的接线是否正确，如：线路UA接到仪表lJ飞 ，线路UB接到仪表UC, 等。
如果有以上接错情况，那有功功率显示就会不准确，这样电能计谧也会不准确。一般情况下，电能计噩如果偏小了，肯定是有功功率小了，有功功率小的原因是，仪表菜单CT变比设小了，电流互感器的规格与实际所用表菜单所设CT倍率不匹配。
同时电流或电压的接线错误，流入流出有接反，就会导致有功功率祧抵消，这样显示的有功功率就比实际小，从而导致电能计谧偏小。
注：仪表接线图带＊端为电流流入端
如果三相有功功率显示不正常，则电能计量一定不正常，如果电能计量不正常，则脉冲输出也不正常。
仪表菜单说明：
电压倍率PT , 低压时PT设为1'如果仪表菜单PT数值不为1, 则三相电压显示不准确。 高压如10/0.lKV时，则PT需要设100
电流倍率CT, 如电流互感器为100/SA , 则仪表菜单CT设20。
【六】型号参考
DZ81-MK9C-B，PD760-M14/R，DZ81-MK9E-E，MHD9E302，PD630-M14/R，EM200LCD-U，
PM2125，GEC2305，dmx308d，dmx303E，ACR110E，PDM-803AC-DSC，PDM-801V，
PD760-M14，BRN-D303，CDM-2010L，PDM-820DP-R+Q+A，PAD866EY-560K，CDM-AC5，
MDM3001S，NTS-236，PD194Z-AXYS，MP-280，LCM900E-9SY，PDM-820-R+Q，
PM5310，MHD-9E102，EM200LCD，PMAC513A2，ACXE798A2，DMC230，YD8010，ACR120E，
ecm725a，DMC233D，HS-P830H，GEC2000，AMC72L-E3，PMAC625ZC，PD194E-AS7，
