光电测径仪的用途如此丰富

分类: 电子仪器 浏览量: 留言数: 4461

引言

近年来,机械工业系统进步显著,对自动测量,自动检测,在线测量等测量系统的要求也随之提高。其中光学测量法具有非接触、快速、高精度测量之优点,引起了人们的注目。在测量圆形轧材的直径时,可采用光电测量法,测量精度高,并且不受振动等干扰,所以不仅作精密测量仪用,并且可用于在线测量。光电测径仪现在已广泛用于生产现场的精密测量。

1、光电测径仪的特征与用途

1.1、非接触测量

因为是非接触测量,可用于不能加测力的情形,或者不能接触物体等的测量。如:橡皮滚子,薄壁圆管,薄板厚度,磁带宽度,高温线材,加工镜面的圆筒,软管等。

1.2、高速、高精度

可用于导管的快速精密自测量,还可对被测物进行线径控制。例如核燃料芯块的全数检查,微型轴自动测量,线材的绝缘外皮的厚度测量与控制,线材的拉丝过程,无心磨床加工等。

2、光电测径仪的结构

以下对光电测径仪的主要结构作一介绍,并对各结构所需求的功能具体地给出三种典型的介绍。

光电测径仪一般都由测量单元、监测报警部分、显示部分等组成。根据不同的测量需求增加功能。另外可配置外接显示屏实现数据异地读取。

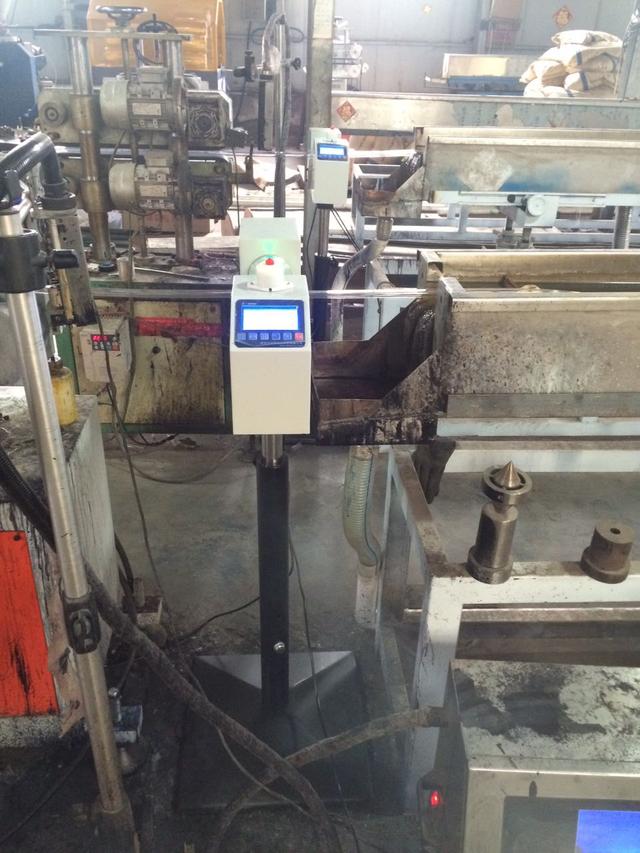

2.1、具有控制功能的测径仪

具有控制功能的测径仪,即可自动控制外径尺寸的测径仪,通常有单路测径仪、双路测径仪、三路测径仪。它们均具有控制功能,其中单路测径仪是测量一个方向上的外径尺寸,双路测径仪是测量两个方向上的外径尺寸及椭圆度尺寸(通常测头为垂直分布,也可定制成一定角度),三路测径仪则是同时测量及控制三根轧材的外径尺寸。

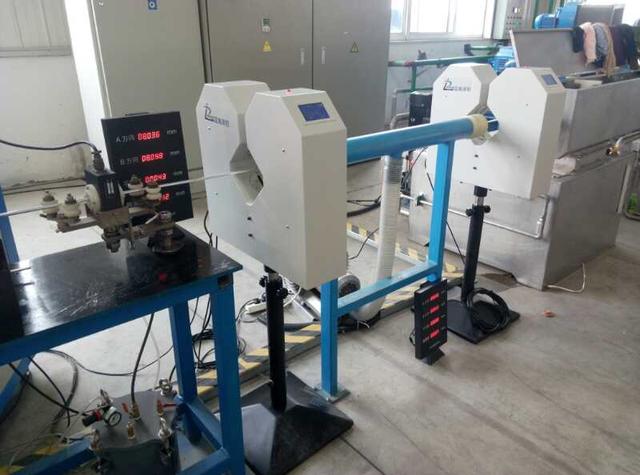

扩展功能:可采用双测径仪联动测厚的方式来测量线缆绝缘层的厚度。并配备工控机系统,可进行数据分析。

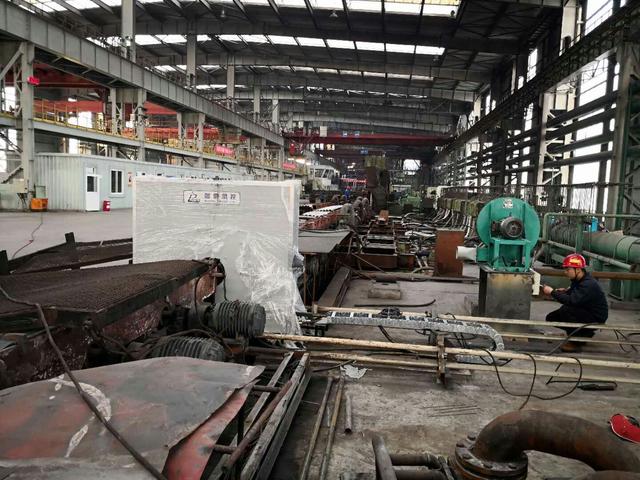

2.2、具有数据分析的恶劣环境下的测径仪

光电测径仪除了以上的较好环境下使用的测径仪,还具有恶劣生产环境下的测径仪,这种类型的测径仪通常要求测量椭圆度尺寸,因此多采用多测头检测方法,目前线材测径仪、棒材测径仪的测头组数达到了八组,可对同一截面尺寸进行全方位的检测,这类测径仪具备数据分析存储功能,波动图、缺陷图、截面图、趋势图多种图像显示,对常见缺陷错辊、耳子也可检测出来,非常方便。

这种光电测径仪可应对高温、粉尘、水雾、电磁干扰存在的恶劣环境,对1000℃ 的高温轧材也完全没问题,被广泛的用于轧钢厂在线检测使用

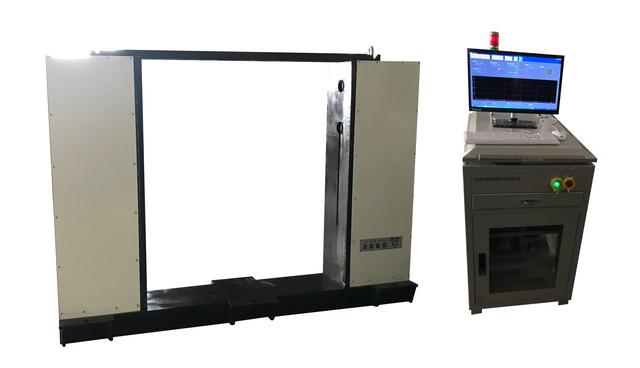

2.3、针对各种大规格的轧材测量

大直径的棒材、管材在线检测一直是让人头疼的问题,大直径光电测径仪以间距可调双测头技术就解决了这个难题,大直径测径仪即可对超大直径轧材进行测量,同时可根据被测轧材的范围调整测量间距。

2.4、小结

其实以上这些功能是光电测径仪的一小部分功能,并且有些功能可以通用,光电测径仪还可根据所需,增加各种功能,如增加测温传感器测量温度等。

结语

光电测径仪是现代化生产离不开的设备,同时其功能也很多,为工作人员带来巨大的便利。光电测径仪对线缆、电缆、光纤、汽车零部件、轴承、丝线、钢管、圆钢、金属管、金属丝、线等均可检测,对软管、高温的、易形变的、辐射的等不易测量的轧材测量更带来了便利。同时也可对宽度、厚度、深度、同心度、位置等多种信息进行测量。光电测径仪应用领域非常广泛,几乎所有的圆形轧材均可测量。板材的宽度检测也不再话下。光电测径仪应用于机械生产、航空航天、精加工、钢铁行业、橡胶行业、塑料行业等多种行业。

本文由保定市蓝鹏测控科技有限公司编写
