引言
在线检测是现代化生产过程中一项十分重要测量手段。线阵CCD作为一种新型的光电传感器件，它在实时测量方面有着广泛的发展前景，本文介绍一种CCD在线测量电线电缆的测量系统和这种检测方法的原理及系统的组成，电线电缆测径仪的使用为电线电缆的高质量生产提供了便利，有效提升检测数量与质量。
测量原理
线缆电缆测径仪原理为光电测量法，简单来说，点光源发射的光经发射透镜组形成远心平行光源，照射被测电线电缆，带阴影的平行光经过接收透镜组、光阑在CCD上成像，经过计算处理即可得到电线电缆外径尺寸。
测径系统

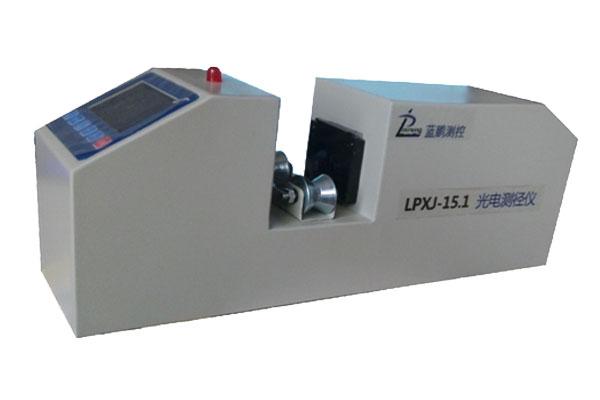

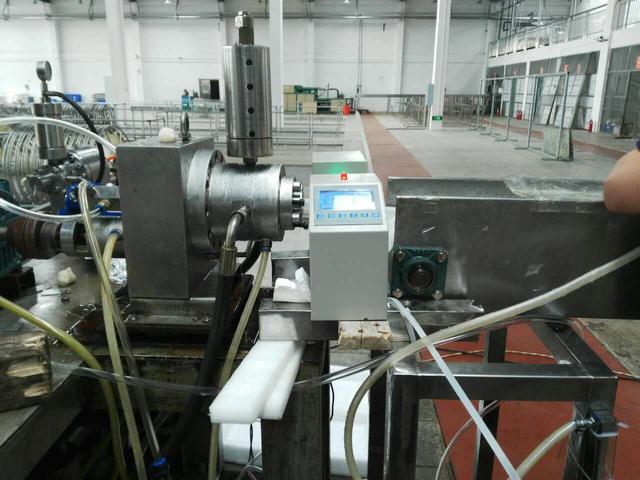

电线电缆测量系统中，采用的是线阵CCD进行测量，可高精度的对被测物进行检测，并且也非常适合动态检测，蓝鹏电线电缆测径仪采用了最新型的扫描频率为15MHz的高频线阵CCD芯片。

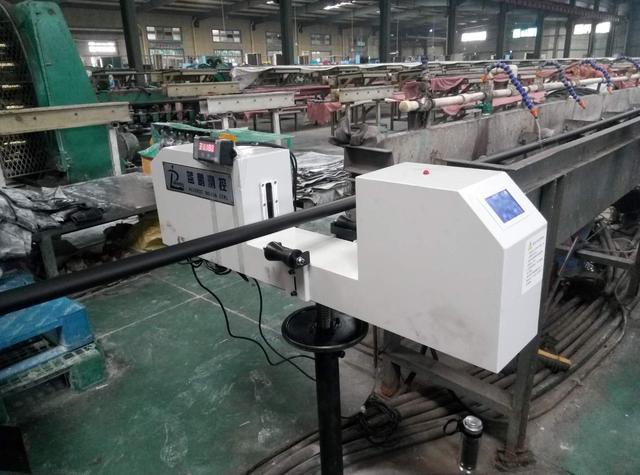

对于本身不能发光的被测件进行测量时，需加照明系统对其照明，以使被测件轮廓投影成像于 CCD上，电线电缆测径仪由长寿命高亮度的LED灯作为点光源，通过发生镜片组形成远心平行光源，LED灯的光源波长为固定波长520nm，并在接收部分安装滤光镜片，保证电线电缆测径仪不受环境光、杂光等的影响。
测量系统的机械传输部分相对比较简单，但要严格保证各主要光学成像器件间的相对尺寸，以及相对位置关系，相对位置可作适当调整，由于是动态测量系统，要求整个机械部分的刚性较好，以提高其测量的精度和稳定性。
抖动造成的误差及消除办法
在电线电缆直径等外径测量中，被测件是运动的并有一定的弹性，当被测件沿垂直于运动的方向有摆动，且振动方向沿光轴方向摆动时，则测量的工作距离发生变化，导致透镜系统的放大倍率的改变，放大倍率的误差而引起测量误差，为减少由垂直方向摆动引起的误差。蓝鹏电线电缆测径仪的光学系统中采用物方远心光路系统；被测物抖动时CCD芯片的成像有虚影现象，造成CCD芯片输出的信号压差降低、宽度增大。通过采用亮度在50000mcd以上的进口LED光源，将测头的曝光时间缩短到了100微秒，即相当于采样频率10000Hz。消除了被测物抖动时的虚影现象；信号采集和通讯传输存在不同步现象，不同时刻的信号组合在一起造成数据混乱。在电路系统中采用了光源—信号采集单元脉冲同步、多路采集同步、信号采集—通讯传输同步等多项同步技术。在业内率先解决了抖动误差的难题，彻底消除了抖动误差。
电线电缆测径仪根据所测电线电缆的外径规格范围不同，所选规格不同，可定制成所测规格范围内的测径仪，同时为了保证高质量的生产，电线电缆测径仪采用PID调节功能，能保证在规定范围内生产，经实验数据表明，采用PID控制外径尺寸后，产品线径的变化范围从原来的0.05mm以上，减小到±0.01mm以内，大大提高了产品的质量。
结语
电线电缆测径仪的使用为提升了高质量线缆电缆的生产量，也是为生产带来巨大便利的自动化检测设备。
本文由保定市蓝鹏测控科技有限公司编写
