引言
锚杆锚固技术已经在世界各地的岩土工程中得到了广泛的应用。在岩土工程中采用锚固技术，能够充分挖掘岩土能量，调用岩土的自身强度和自承能力，大大减轻结构的自重，节约工程材料，取得显著的经济效果并确保施工安全与工程稳定，因而迅速地得到大范围的推广应用。
锚杆锚固工程不但具有复杂性，还具有高度的隐蔽性，发现质量问题难，事故处理更难。因此，锚杆检测工作是整个锚固工程中不可缺少的环节，只有提高锚杆检测工作的质量和检测评定结果的可靠性，才能真正地确保锚固工程的质量与安全。目前，这一领域的理论研究和工程应用都得到了较大的发展，但是锚杆检测是一项很复杂的系统工程，本文就介绍了对锚杆进行检测的测径仪。

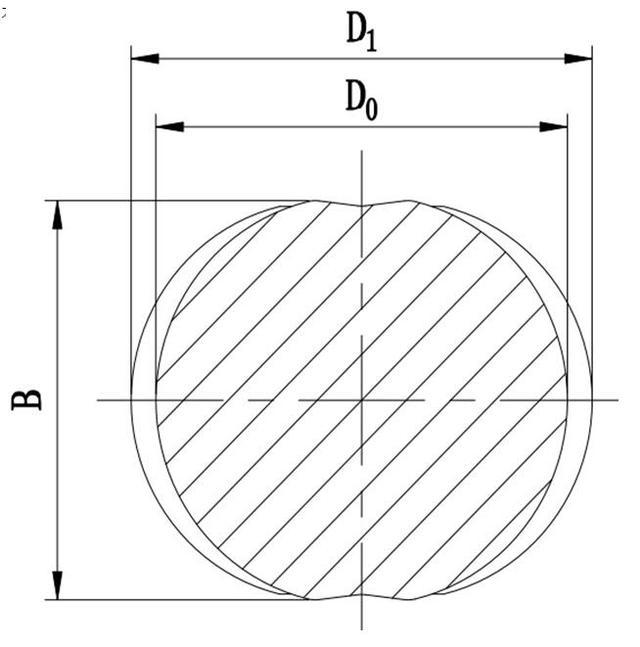

按产品质量需要，主要测量右图所示锚杆截面的三个尺寸：基圆直径D0、螺旋最大直径D1、无螺旋部位的宽度尺寸B。锚杆的螺旋为标准螺旋，在垂直于基圆轴向的标准径向上总有一侧处于螺旋的牙顶，所以其基圆直径D0很难直接测量。

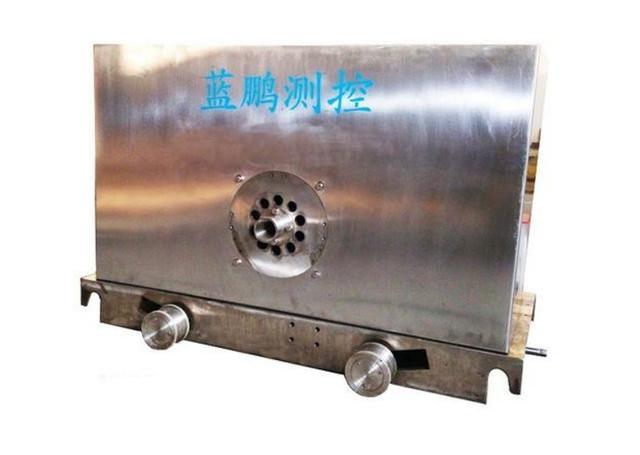

锚杆测径仪采用高分辨率工业摄像机连续摄像和图像的精确处理技术来实现锚杆的在线测量，既可以解决D0测量的问题还可以增加测量螺旋的螺距、牙顶宽度、牙槽宽度以及两侧的牙高等尺寸。
摄像机的数量及分布形式
由于锚杆轧制过程中存在径向扭转现象，为消除锚杆扭转带来的测量误差，本方案共使用8台摄像机对轧制锚杆进行在线测量。

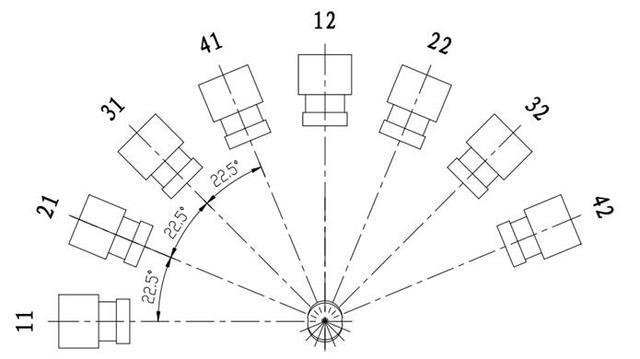

摄像机的分布形式如右图所示。图中8台摄像机分成呈90°布置的11-12、21-22、31-32、41-42四组，这四组摄像机再以相邻摄像机夹角22.5°布置在轧材径向的一个平面上。实际测量时，先利用一个摄像机确定无螺旋部位的宽度尺寸B，然后利用同组摄像机拍摄的图像来分析计算需要考查的其它尺寸项目即可，至于其它组所拍摄的照片由于角度不正确可不作处理。例如：图中宽度B处于摄像机12拍摄的角度下，在进行图像分析时，12所拍摄的图像将呈现出边缘平滑无明显凹凸、整体尺寸较小等无螺旋且有凹槽的特征。这样就可以确定12摄像机所测量的尺寸为B，且其他尺寸可以用其同组摄像机11来分析计算。
显示内容

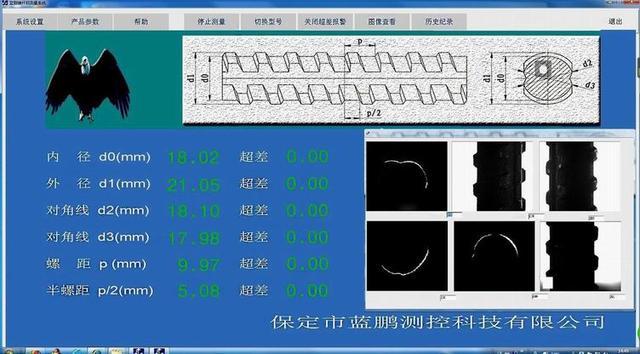

主控室LED显示器：
（1）锚杆的基圆直径、最大外圆直径、无螺旋部位宽度尺寸。（2）锚杆的螺距、牙宽、单侧牙高等尺寸可选择测量。
现场LED显示屏：
锚杆的基圆直径、最大外圆直径、无螺旋部位宽度尺寸以及当前设备运行状态（分为“正常”、“超差”、“超温”、“超温超差”四种状态）。LED显示屏的刷新频率为1-3次/秒可调。
结语
锚杆测径仪的使用为锚杆的在线检测带来巨大的便利，锚杆测径仪可进行超差报警，实时对被测锚杆进行监测，并具备数据分析功能，锚杆测径仪的使用可有效的提升锚杆生产的成材率，保证生产的锚杆质量更优。
