引言
屏蔽器主要针对各类考场、学校、加油站、教堂、法庭、图书馆、会议中心（室）、影剧院、医院、政府、金融、监狱、公安、军事重地等禁止使用手机的场所。又是一年高考来临，屏蔽器成了各大考场所必备的仪器之一，电线是屏蔽器的主要组成部分之一，而高质量的电线也是生产高质量屏蔽器的重要部分。

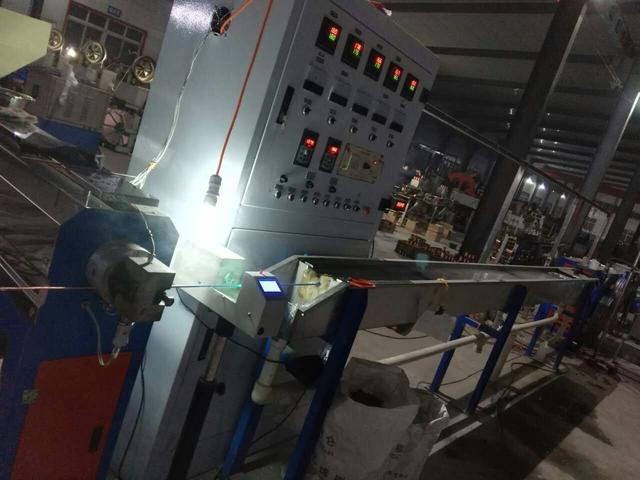

电线的粗细不均也易造成电阻的大小不同，因此对电线外径进行高精度的在线检测非常重要。电线的测量采用单向测径仪进行外径尺寸的检测，而今天所讲述的就是如何用单向测径仪精准把握电线的外径尺寸。

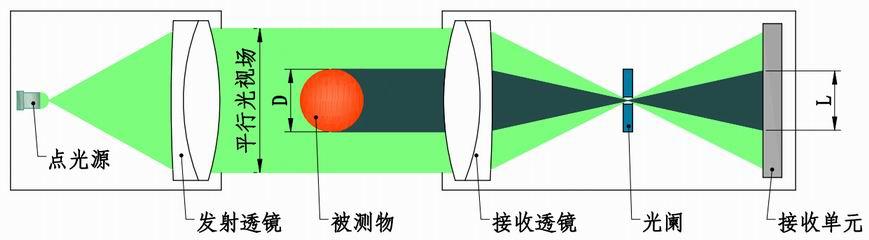

单向测径仪是以光电测量原理来进行测量的，LED灯作为点光源，经过发射透镜组形成平行光源，平行光束将被测线材投影于CCD上。由于CCD是一个理想的光传感器，有很高的感光灵敏度，所以它在检测中成为一个高灵敏度的光电转换器件，又由于线阵CCD的光敏元阵列依靠高精度的光刻技术，有着精确的几何间距，所以，CCD在光电检测中又是一把数字式的高精度测量标尺。

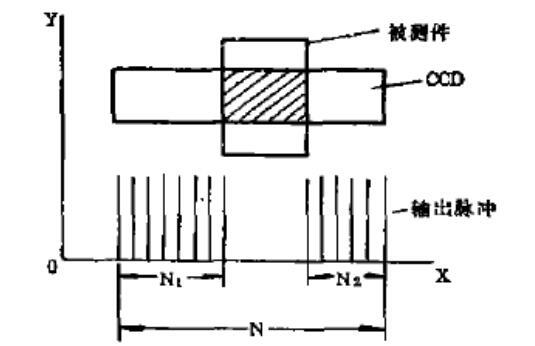

当CCD的整个光敏元阵列被均匀照明时，在驱动脉冲作用下，其输出端将得到与CCD位数相应的脉冲信号数，当被测物体被平行光束投影于CCD上时，部分CCD的光敏元将被遮去，仅在被光均匀照明的光敏元区域有对应的位数的脉冲信号输出。通过处理计算即可得到被测电线的外径尺寸。
单向测径仪的信号釆集与处理系统实时采集高频脉冲信号，计算出被测电线的外径、偏差，将线径实时显示，把偏差变换成电压输出，同时可对接多种外接设备，形成闭环控制，从而控制电线的外径尺寸。在软件设计上，我们釆用数字滤波的方法，以消除系统偶然误差，并且单向测径仪也彻底消除了震动带来的抖动误差。
单向测径仪用于生产实际，不仅提高了检测速度，而且提高了检测精度，必将改变目前检测手段落后的局面，对促进生产过程自动化将起重要作用。

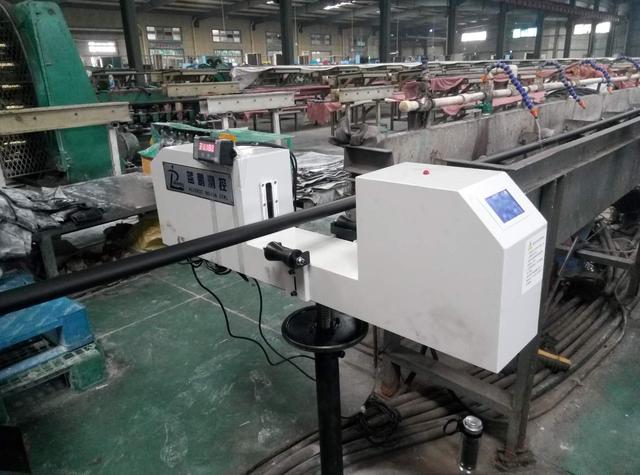

高精度单向测径仪系统不仅检测精度高（可达到0.003 mm），而且可以实时检测、实时显示，同时便于实时反馈控制， 如果需要还可以将测量数据传输于计算机上进行存储，可以静态或动态在线检测电线、电缆、钢丝、铁丝、铜丝、焊丝、塑线等的外径，还可用于棒材或管材的外径检测。
目前，国外同类产品售价昂贵， 而我们研制的单向测径仪，成本大大低于国外同类产品，而在性能上可与其媲美。因此，它是一种性能价格比相对较高的自动检测装置。对屏蔽器所使用的电线能精准测量，不管是生产中的屏蔽器用电线，还是生产屏蔽器时，对电线外径尺寸进行检测均可。
同时祝广大学子超常发挥，取得最佳成绩。
十年寒窗苦功练，十年春秋含心酸。十年梦想今实现，静心细阅挥笔杆。笔落凤飞速成章，轻松愉悦答卷完。胸有成竹上金榜，志愿清华最理想。
本文由保定市蓝鹏测控科技有限公司编写
