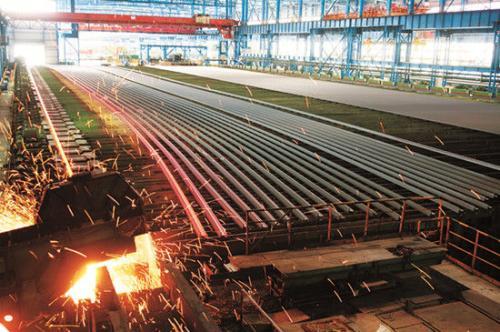

热轧圆钢直径的在线动态检测，需要考虑到生产带来的环境因素及热轧圆钢自身的因素带来的困难，如：圆钢轧制过程中的强烈振动，以及圆钢外表氧化物、现场强电磁场和光、热等因素对检测工作的扰骚。棒材测径仪采用光电测量法，结合CCD光电转换技术，成功地解决了上述难题，并借助圆钢的在线振动，达到提高测量精度的目的。在此，光、机、电子各器件的合理组合与调整，是仪器获取测量精度之关键。
棒材测径仪为在线外径测量设备，起到在线自动测量及监测的目的，在热轧圆钢超过设定的数据时，进行自动超差报警，减少工作者对热轧圆钢的查看时间，从而降低人员在高温现场作业时间，并且提高了检测的精度。
棒材测径仪是热轧钢材生产中的重要检测设备之一，该设备能够以机械化的手段，替代人工完成轧制所需的外径检验，避免了冷却后人工检测滞后带来的大量不合格产品的生产，同时其外接显示功能，可使得工作人员在远处即可观测到测量数据，保证工作人员实时得知外径尺寸。

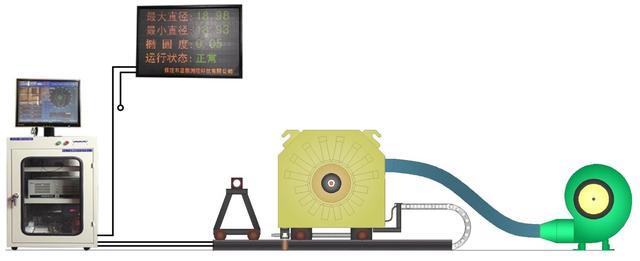

棒材测径仪主要由主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。能实现圆钢外径尺寸的自动测量，测量数据的分析，数据图表的显示，测量数据的存储等功能。

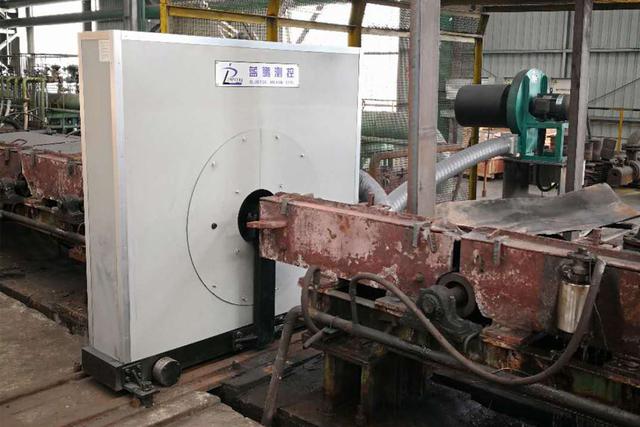

其中测径仪为棒材测径仪的主体部件，安装于热轧圆钢的生产线上，进行外径尺寸的测量；主控机柜主要用于对测量数据的处理、分析及显示；光缆通讯单元用于数据的传输；现场LED显示屏是大显示屏，可显示最大直径、最小直径、椭圆度及运行状态，可供操作人员远程观测到测量数据；高压离心通风机主要作用是冷却防尘；备用小车用于测径仪的检修。
将棒材测径仪垂直于棒材运动方向安装，使被测棒材通过测量区域的中心位置附近，固定测径仪，设置被测棒材的基本信息，如产品型号，标称值等并进行保存（如下次还是测量该型号，则无需重新设置）。点击开始测量即可进行自动测量棒材的外径与椭圆度尺寸。测量数据同步显示于主控室LCD液晶显示器和现场LED显示屏上。同时对数据进行分析处理与存储。当测量数据超差时，声光报警提示，显示屏显示数据变色。

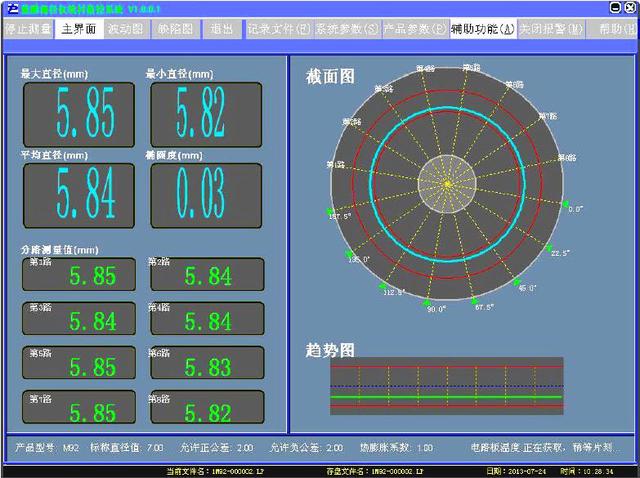

棒材测径仪具有人机交互界面，是智能化、自动化的在线测量设备，具备RS422/RS485通讯接口，可与上位机进行通讯。由于棒材测径仪的工作环境恶劣，我们设置了多种防护措施，全铸铁外壳结构，正压分流冷却防尘技术，高压鼓风机吹扫等使得棒材测径仪可在高温、粉尘、强电磁干扰下进行高精度测量，棒材测径仪具有优良的防护等级。通过棒材测径仪的实时测量与报警监测，操作工可对生产系统进行实时调节，保证被测圆钢的高精度生产。
结语
棒材测径仪用于外径及椭圆度尺寸的在线检测当中，棒材测径仪采用了光学、精密机械、电子学和计算机等多学科技术，实现了对高温状态下轧制的高精度、高速度、非接触在线检测，并实时显示测量数据，并且进行超差报警提示，能够提高生产效率，降低生产成本。
本文由保定市蓝鹏测控科技有限公司编写
