日本IMV SW-72在线式地震监视仪产品特点
*精度
客户放心的高精度内置伺服随动检测器是一款高精度检测器,在平时微振动检测时也使用.实现了每1 Gal级别都可以显示和设定报警。
防水构造
防水构造为了在地震中保护重要设备,能正确捕捉在地震中设备的摇晃在同一基础上安装地震监控装置是**想的.SW-72/72R采用IP67防水构造,可以设置在屋外,粉尘等环境。
设置简单
设置简单以往的检测器需要用四个地脚螺栓固定周围,现在固定场所变成了两个的同时,因为有切口,所以螺栓很容易调整安装.此外,还可以采用控制盘内的DC24 V电源。
紧凑型设计
紧凑型设计不仅仅是让全体尺寸变小了,线缆出口也调低,角度的设置，不易对周围产生影响。
对应大规模地震

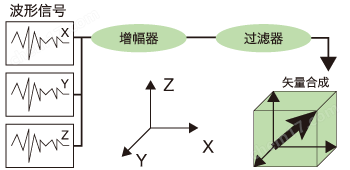

配置3方向检测器,通过记录矢量合成的加速度值,可以得到任何方向振动的最大值.此外,可以对应测定范围为5000 Gal以内的大规模地震。

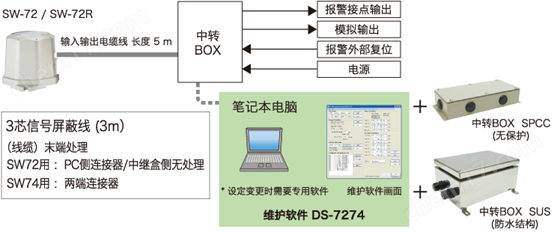

系统构成
护士参数：
|
项目 |
SW-72 |
SW-72R |
||
|
检测方式 |
通过矢量合成加速度全方向无指向性检测 |
|||
|
内置传感器 |
力平衡式加速度传感器 |
|||
|
测量振动数范围 |
0.3 - 10 Hz ±10 % |
|||
|
加速度测量范围 |
0 - 5000 gal ( 3成分矢量合成值) |
|||
|
SI值测量 |
测量范围 |
- |
0.1 - 1500 Kine ( 3成分矢量合成值) |
|
|
周期范围 |
通过固有周期0.1秒步进、25个的1自由度模拟实验过滤器算出 |
|||
|
减震 |
1 %步进任意设定 |
|||
|
低通滤波器 |
30 Hz ( -3 dB )、4阶次巴特沃斯( Butterworth )滤波器 |
|||
|
A/D变换器 |
16 bit, 100 Hz采样速率 |
|||
|
表示 |
7位LED, 4位数表示( xxx.x或xxxx ) |
|||
|
报警 |
报警段数 |
上限3段( ALM1–3 )个别设定 |
上限3段(ALM1–3)个别设定 |
|
|
报警设定值 |
0.1–999.9gal*1设定间隔: |
0.1 – 999.9 ( gal /测量震度/ Kine ) 0.1步进、 |
||
|
报警接点 |
1 a接点( MOS继电器、COM 公共端) |
|||
|
接点规格 |
200 V - 0.65 A ( AC /峰值) |
|||
|
使用继电器 |
Panasonic公司制造的PD1a型( AQY277A ) |
|||
|
报警恢复方式 |
a.根据内部定时器自动复位1 – 9999秒(设定间隔1秒，0自动复位OFF ) |
|||
|
DC输出 |
DC4 – 20 mA,负荷敌视300 Ω以下 |
DC4 – 20 mA,负荷敌视300 Ω以下, |
||
|
串行I / F |
与SW - 74的通信 |
与SW - 74SI的通信 |
||
|
钟表 |
精度 |
70 ppm (日变动6秒)以下 |
||
|
校正 |
±30秒补正(外部输入无电压a 接点) |
|||
|
使用温度范围 |
0 - +50 °C |
|||
|
使用湿度范围 |
10 - 100 %RH (无结露) |
|||
|
电源 |
DC24 V ±10 % 10 W以下*2 |
DC24 V ±10 % 15 W以下*2 |
||
|
结构 |
防水结构( IP67相当) |
|||
|
材质 |
铝压铸 |
|||
|
重量 |
约1.5 kg |
|||
|
安装方法 |
在地板上设置(地脚螺栓固定) |
|||
|
输入输出电缆线 |
防水插头座连接 |
|||
