前言
在止水带生产过程中，目前国内厂家采用的方法为人工测量法。具有滞后性，且易造成变形，使得测量不准确，为生产维护和使用带来诸多不便。而激光测量的方法，测量精度完全可以满足止水带生产的需要。其亦属非接触式在线测量，且无辐射性危害、成本低、实用性强。因此它非常适合于在止水带厂应用。
1、测量原理

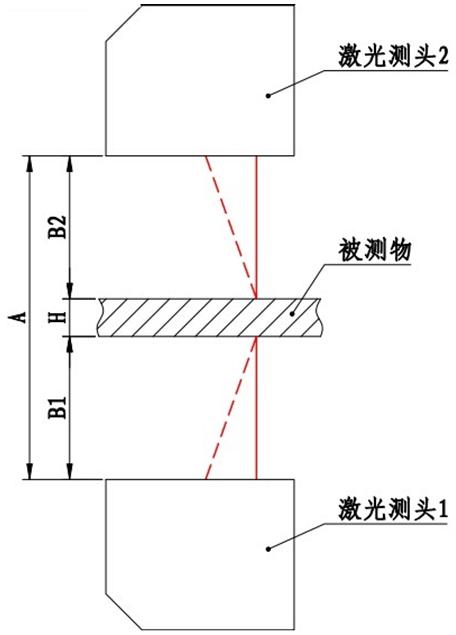

激光测厚的原理如所示。图中激光测头1和激光测头2以固定间距A相对布置，工作时激光测头1发射一束激光照射被测物的下表面，下表面光斑的漫反射光再返回到激光测头1内的CMOS或CCD芯片上，通过对CMOS或CCD芯片上光斑的位置分析和计算，可以得到激光测头1到被测物下表面的实际距离B1；同理可以得到激光测头2到被测物上表面的距离B2。用两个测头之间的间距A减去两个测头到被测物上、下表面的距离B1、B2即可得到被测物的厚度H。
2、系统组成

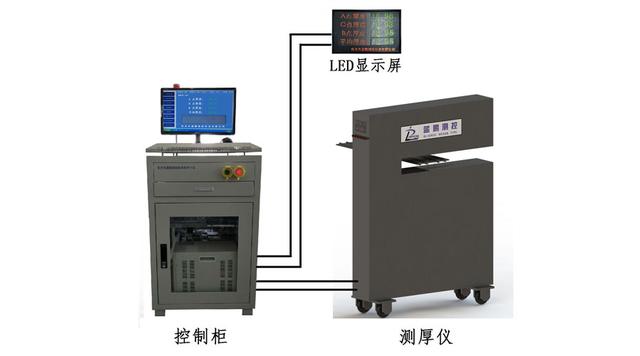

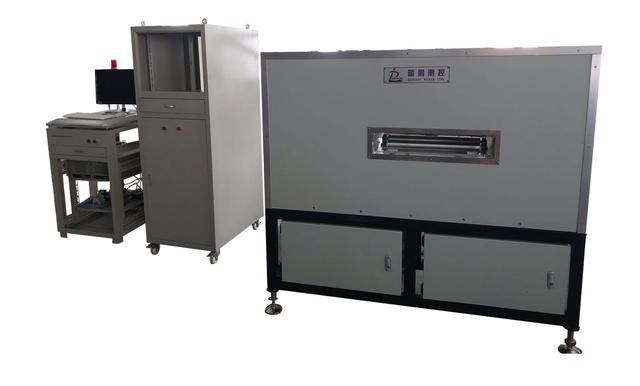

整套设备主要包括测厚仪、主控机柜、大液晶显示屏三部分。

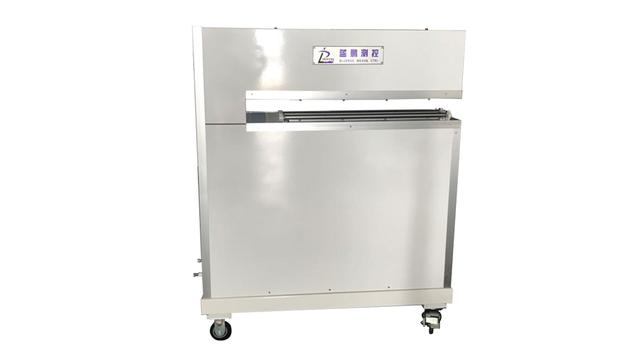

2.1、测厚仪
测厚仪是止水带测厚仪的主体部件，具有激光测头，主要是安装于生产线上对止水带的厚度尺寸进行检测，激光测厚仪内部有三组激光测头，三个激光测头通过测头支架分别安装在直线导轨的三个滑块上，测头支架与三套滚珠丝杠副的丝母相连。当伺服电机驱动滚珠丝杠转动时，可实现三个测头的间距调整和扫描动作。测厚仪是即可定点测量又可扫描测量。

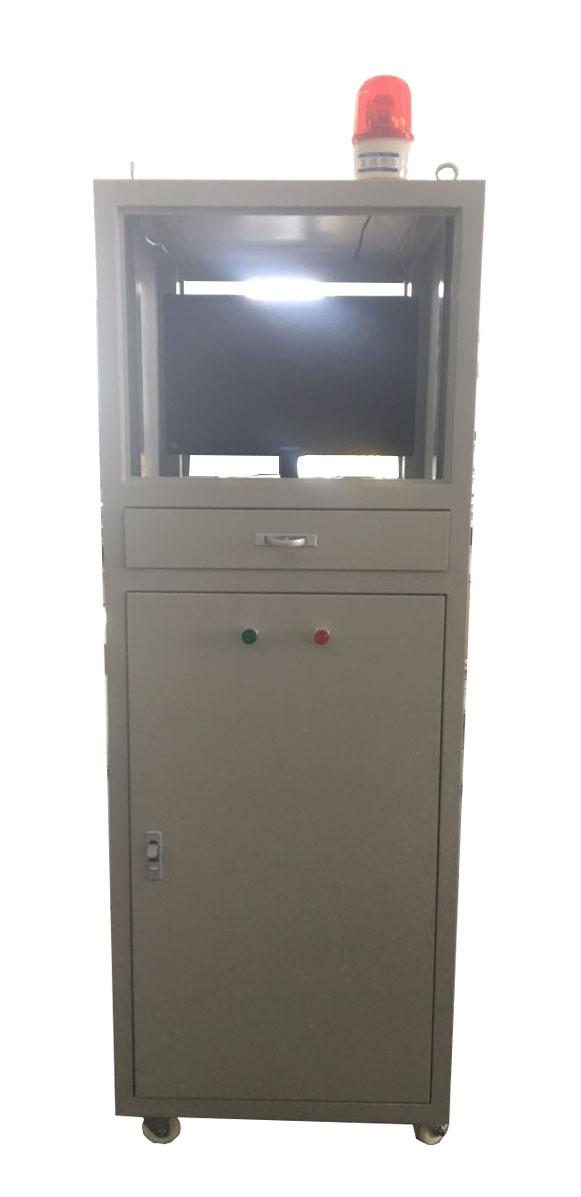

2.2、主控机柜
主控机柜用于数据的处理及分析，同时其显示屏可详细显示止水带所需各项信息，主控机柜内部设置电路系统和通讯系统以及工控机等，止水带测厚仪的测头扫描动作由测量软件或控制按钮控制。主控机柜性能稳定，使用效果良好。

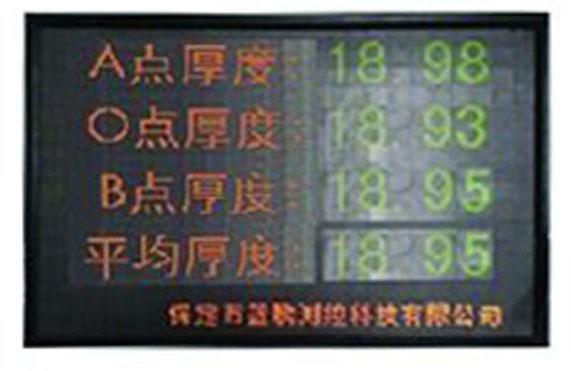

2.3、大液晶显示屏
大液晶显示屏主要用于测量数据的异地读取，可显示测量数据的基本信息，三个激光测头分别测量的数据，并能显示运行状态，当测量数据超差时，所超差数据将会变为红色。
3、止水带测厚仪
止水带测厚仪为高精度的测量装置，可以桥型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等止水带进行厚度尺寸的在线检测，具备数据分析存储功能，便于工作人员了解整体轧制状态，止水带测厚仪为高精度的在线检测设备，具备自动化的测量系统，有效的提高了检测效率及产品质量。
结语
经过一段时期的运行表明，开发出的激光测厚终端具有精度高、操作灵活、成本低、数据详实等特点。为实现全厂的自动化管理打下了坚实的基础。
