轧钢测径仪测量轧制的线、棒材及方钢、六角钢

分类: 电子仪器 浏览量: 留言数: 4661

引言

钢铁行业中生产的钢材不仅仅限于圆形的线棒材,还有方钢和六角钢等钢材,那么如何实现其在线检测将成为需要考虑的问题之一。

轧钢测径仪测量轧制的线、棒材及方钢、六角钢

外径测量仪是钢管自动生产线不可缺少的仪器,能快速、动态、可数字显示、超差报警功能、分析功能的非接触式动态外径测量仪更是轧钢轧制中所需要的,为此专也研发了轧钢测径仪,可以实现以上功能,并能实现线、棒材及方钢、六角钢等的检测。

1、测径仪的选择

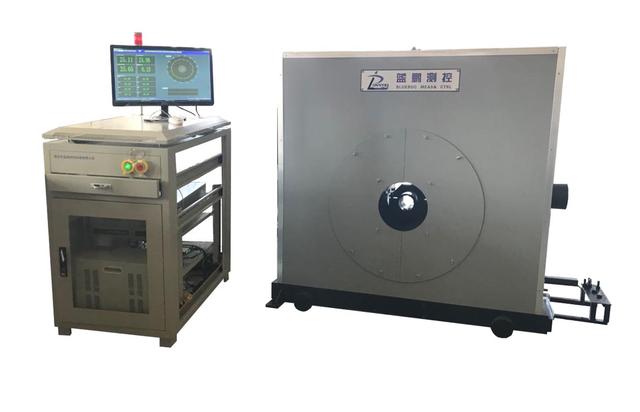

根据生产特点,高线采用LPXJ40.8型线材测径仪,中空钢线采用LPBJ90.8系列棒材测径仪对轧制的线、棒材及方钢、六角钢进行在线尺寸检测。

轧钢测径仪测量轧制的线、棒材及方钢、六角钢

2、测径仪安装

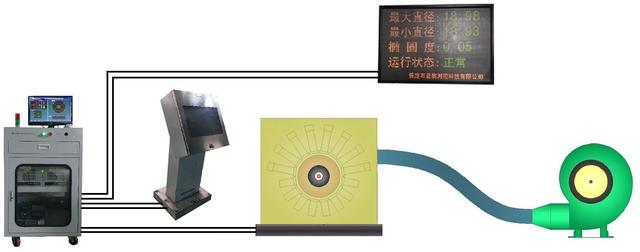

轧钢测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场显示装置、LED显示屏、高压离心通风机等组成。

轧钢测径仪测量轧制的线、棒材及方钢、六角钢

测径仪采用固定安装方式安装在设备基础上,下线检修采用吊装方式将测径仪移至安全位置。测径仪上不设过钢导槽,直接采用轧线导槽之间的缝隙进行测量。测径仪下线后导槽可原位安装,不影响轧线正常生产。

高线2台LPXJ40.8型测径仪分别安装在减定径机组前后,位于2个穿水水箱中间的导槽处(具体位置现场指定)。每台LPXJ40.8型测径仪附带现场显示装置1套和LED显示屏1块。LED显示屏外形尺寸为1550×1070mm,显示字符的可视距离大于30米。现场显示装置内置24吋液晶显示器1台和驱动显示器的8吋嵌入式工控机1台。主控室工控机配42吋液晶显示器1台。

中空钢线LPBJ90.8型测径仪附带2套现场显示装置(不带LED显示屏),每套现场显示装置内置24吋液晶显示器1台和驱动显示器的8吋嵌入式工控机1台。2套现场显示装置分别安装在主控室1层和现场操作台处。主控室工控机配42吋液晶显示器1台。

轧钢测径仪自带测温仪,钢通过时,测温仪测得钢温,经过计算机转换为室温20℃的尺寸。此外,还可以设定固定温度来修正尺寸,或选择直接显示热态尺寸。

3、轧钢测径仪的软件系统

蓝鹏测控软件平台”是轧钢测径仪的软件系统,系统采用模块化的方式搭建,可以根据需求任意设置软件的界面、功能、测头及传感器的型号、数量等。软件具有强大的数据分析能力,可以针对任意测量数据做统计分析并拟合波动图、缺陷图、直方图、饼图等统计图表。

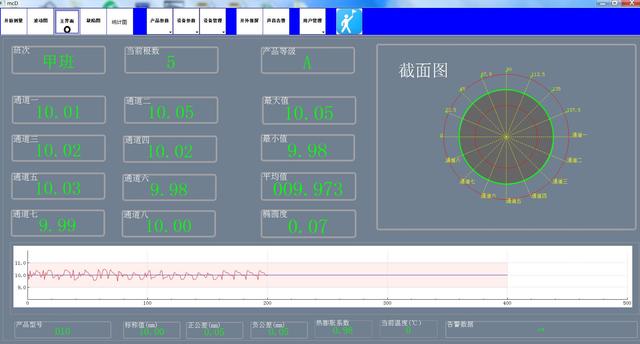

测量系统登录后将直接进入主界面。在测量状态下,圆钢测量系统主界面中可以实时显示圆钢的最大直径、最小直径、平均直径、椭圆度以及八路测头的测量值;实时显示圆钢截面的动态图形;实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色,相应轧材的动态图形轮廓超出最大/最小阈值。圆钢测量系统主界面如图所示。

轧钢测径仪测量轧制的线、棒材及方钢、六角钢

螺纹钢测量系统主界面中可以实时显示螺纹钢的内径、纵肋高、横肋高;实时显示基圆截面的动态图形;实时显示内径测量数据动态趋势。方钢测量系统主界面实时显示两个边长及对角线测量值;实时显示方钢截面的动态图形;实时显示边长数据动态趋势。六角钢测量系统主界面实时显示对边距离及对角线测量值;实时显示六角钢截面的动态图形;实时显示对边距离数据动态趋势。

结语

轧钢测径仪能对线材、棒材、管材的外径尺寸在线检测,对方钢、六角钢也可进行高精度的尺寸检测,其软件具备对棒材的错辊、耳子、头部缺陷长度、尾部缺陷长度的检测能力,为实际生产提供强有力的质量支撑,为钢材的质量检测带来巨大的便利。

本文由保定市蓝鹏测控科技有限公司编写
