六种自动化在线检测设备 提高轧材几何尺寸质量

分类: 电子仪器 浏览量: 留言数: 4684

引言

社会在发展,科技在进步,现在的工业生产也使用各种设备,将工作人员从繁重的工作中解放出来,自动化的高速生产,也离不开自动化的更精准检测。随着自动化设备的研发,可自动化检测轧材质量的仪器也如雨后春笋,各种应用于生产线轧制中的自动化检测设备也被研发出来,为轧材的几何尺寸检测带来便利。

1、线径检测推荐

线径检测是针对圆形轧材的几何尺寸检测研发的产品,主要是用于线径自动化检测。

推荐理由:

小台式测径仪,机身较小,安装于生产现场,进行线径尺寸检测,主要适用于一些环境好的生产现场使用,小台式测径仪为自动化检测设备,CCD光电原理测量,非接触,无磨损,可实现检测外径、超差报警、线径控制、数据传输等功能。外形美观,可对线缆、电缆、橡胶、塑料、输液管等进行橡胶检测。其中双路测径仪可以检测椭圆度尺寸。测量精度最高可达0.003mm。

轧钢测径仪采用多种防护措施,可应用于恶劣环境下的轧钢现场,同时可对高温轧材进行检测,还可显示冷态线径尺寸。可检测椭圆度,线径尺寸,截面面积;可显示波动图、缺陷图、截面图、趋势图;可检测常见缺陷,耳子、错辊等;可进行数据存储,数据分析,进行超差报警。

另外超大直径测径仪也是不错的选择,其测量范围可定制几千、几百毫米等均可定制测量,除了测量范围大以外,其测头间距的调节,使其可以适应各种不同范围的轧材检测。

2、宽度检测推荐

LPBK钢板、扁钢测宽仪,自动检测宽度尺寸,采用间距可调双镜筒测头技术及光电测量原理,实现多种规格板材的宽度检测,测量范围可达到3000mm及以上,测量范围根据生产的所有规格的板材来定,即测宽仪可适用于所生产的所有规格的板材宽度测量。

推荐理由:

一台测宽仪检测解决所有规格板材的宽度检测,测量范围大,测量精度高,可显示波动曲线,是宽度在线自动化检测设备。同样使用于各种恶劣现场。

可延伸制成测长测宽仪、测宽测厚仪等。

3、厚度检测推荐

六种自动化在线检测设备 提高轧材几何尺寸质量

推荐理由:

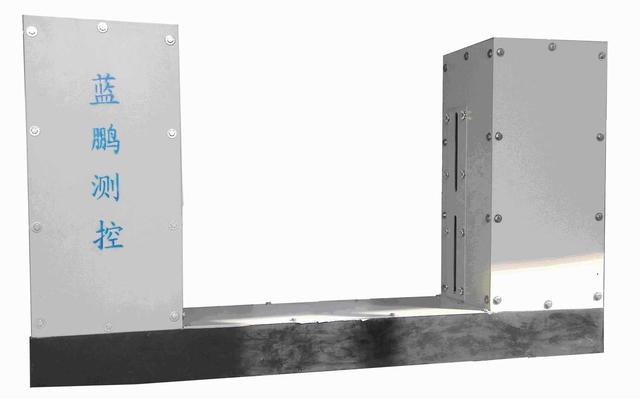

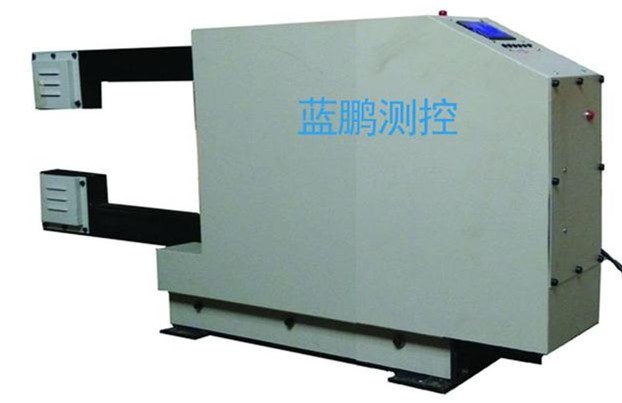

为厚度检测量身定制,自动化测量厚度尺寸,无辐射,无污染,可放心使用。激光测厚仪采用C型架结构,两种方式可选:多种测头实现多点测量;测头在支架的带领下进行扫描,实现横向覆盖式测量。激光测厚仪针对板材厚度检测。

另外还有管材壁厚测量装置,内径测量装置,注意,壁厚测量及内径测量,管径必须大于等于80mm。

4、长度测量推荐

六种自动化在线检测设备 提高轧材几何尺寸质量

推荐理由:

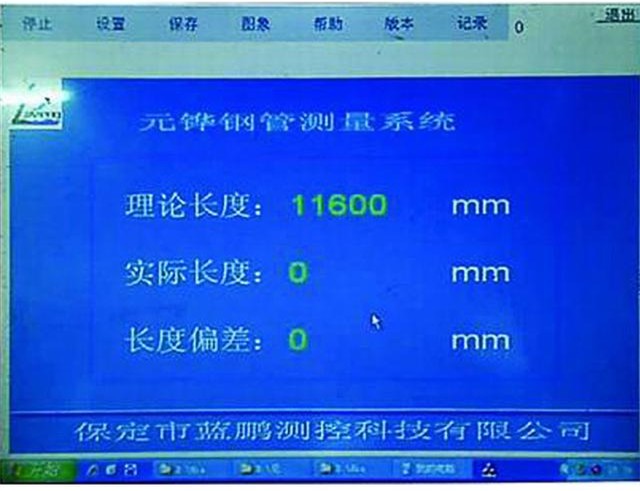

长度测量仪我推荐的是图像法的测长仪,其测量软件系统图如上图所示,可测量显示理论长度、实际长度、长度偏差,其系统界面实时显示钢管轧制过程中的图像、钢管长度值、钢管重量等。

5、直线度检测推荐

推荐理由:

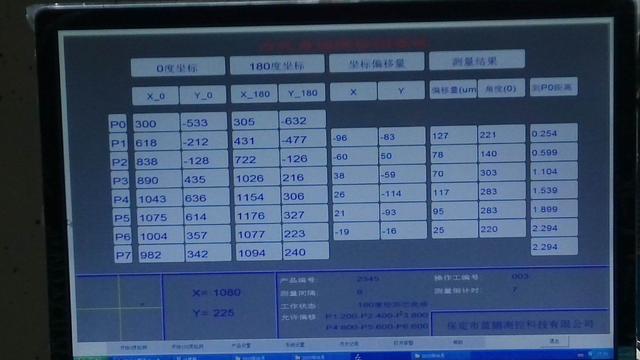

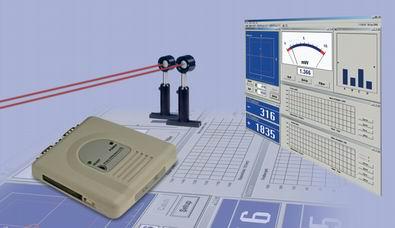

长管内孔直线度检测仪是利用激光的直线性和位敏传感器可精确定位光的能量中心位置的功能来实现内孔直线度检测的系统。直线度检测系统偏差量精度高,角度(弯曲方向)精确,可为被测工件的校直提供量化的科学依据。

6、弯曲度检测推荐

推荐理由:

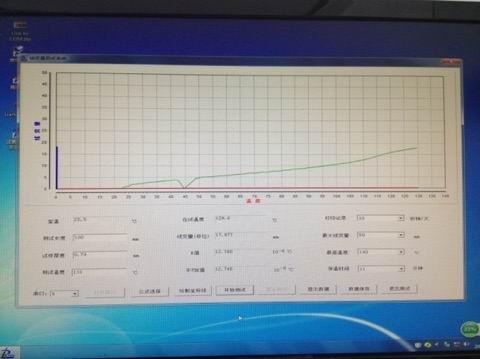

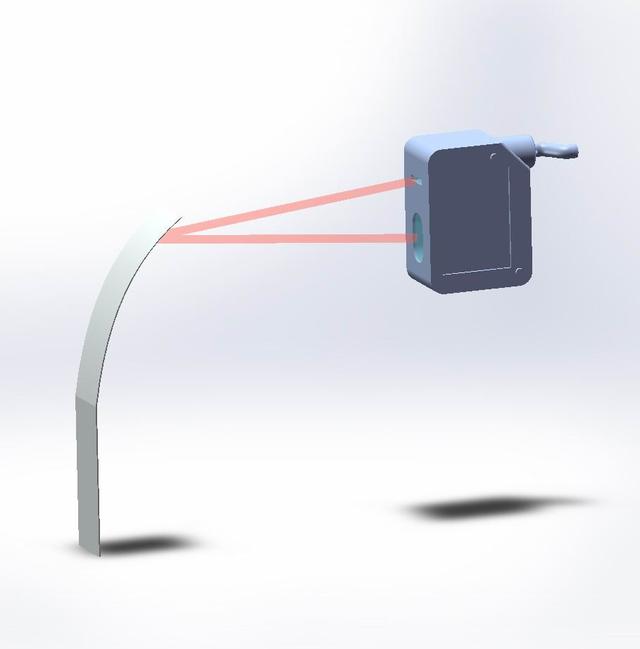

双金属片弯曲度激光检测仪将激光位移测量与试验炉温度检测相结合,可以实时绘制双金属片的温度性能曲线,计算温度性能K值。

结语

本文主要推荐了几种自动测量仪器,除了以上说的测径仪、测宽仪、测厚仪、测长仪、直线度、弯曲度等,还可配备测温传感器等实现多种所需尺寸的检测。

本文由保定市蓝鹏测控科技有限公司编写
