摘要：为此保证生产中的止水带高速、实时在线检测就非常重要了。本文主要介绍了应用于止水带宽度及厚度尺寸在线检测设备。
关键词：止水带；测宽仪；测厚仪；
引言
止水带主要用于基建工程、地下设施、隧道、污水处理厂、水利、地铁等工程。为闸门、坝底、建筑工程、地下建筑物等伸缩缝混凝土浇制配用。从而确保工程建筑的使用寿命。止水带的质量好坏关系到这些重要工程的使用情况，因此对生产中的止水带进行精准测量是必不可少的，为此专业研发了应用于止水带的止水带测宽仪及止水带测厚仪。
1、止水带宽、厚标准
* 水压小于4m，水平和垂直变形量不超过10mm时，止水带的宽度不宜小于200mm，厚度不宜小于5mm；
* 水压为4-8m，水平和垂直变形量不超过30mm时，CB型止水带的宽度不宜小于300mm，厚度不宜小于6mm；
* 水压大于8m，水平和垂直变形量超过30mm时，CB型止水带的宽度不宜小于350mm，厚度不宜小于8mm；
* 水压不大于8m，水平变形量不超过20mm，当无垂直变形时，CB型止水带的宽度不宜小于200mm，厚度不宜小于5mm。除此之外，当结构断面尺寸大于500mm时，CB型止水带的宽度不宜小于300mm，当CB型止水带进行弯曲放置时，其转弯半径不得小于300mm。
2、止水带测宽仪

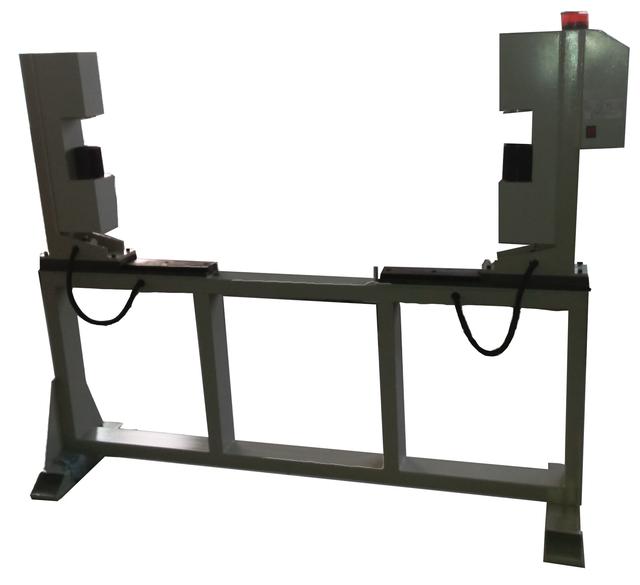

止水带测宽仪是高精度的宽度尺寸检测设备，它可以应用于止水带的实时在线检测，测量频率达到500Hz，实现高速连续的检测止水带宽度尺寸，止水带测宽仪应用于止水带的宽度检测是以光电原理制成，采用间距可调双镜筒光电测头实现多规格止水带宽度检测，当更换止水带规格时，可以通过调整测头间距来调整宽度测量范围，止水带测宽仪的测量精度可以达到0.05mm，实现高精度的宽度尺寸检测。
止水带测宽仪主要由光学成象系统、光电转换器件(CCD)、信号处理系统及显示报警系统等组成。当止水带的宽度尺寸超过超差报警上下限时，会及时给出报警信号，进行声光报警提示。止水带测宽仪为自动化的宽度尺寸检测装置，做到实时监测，实时测量，实时显示。其自动化的检测方式减少了工作人员的工作量，提高止水带的质量与成材率。
3、止水带测厚仪

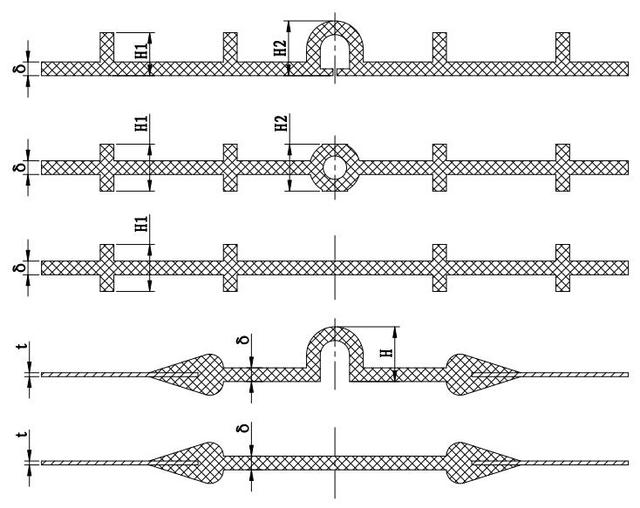

止水带品种规格较多，有桥型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等， 并不全是平直的，针对这多种规格的止水带形态，研发了止水带测厚仪。下图给出了一些止水带规格，而止水带测厚仪则可在线检测图示δ、H1、H2、t等厚度方向的尺寸。
止水带测厚仪是以激光测厚原理研发设计的，激光测厚可以提供高精度的测量，同时没有环境污染、没有辐射，更适应现代化的检测需求。
为了实现这些规格的止水带的厚度尺寸检测，止水带测厚仪安装了三组激光测头，测头之间的距离可以调节，止水带测厚仪可进行定点测量，或扫描式测量。止水带测厚仪的测量精度≤±0.05 mm，实现实时高精度的在线检测，其测量频率为100 Hz，每秒钟每个测头测量100次，实现连续不间断的检测，对每部分的止水带厚度尺寸进行精准检测，保证止水带的厚度均匀性，并在超差时及时声光报警提示。
止水带测厚仪为了更准确直观的让工作人员观测到生产状态，研发了专业的软件系统，软件界面上绘制止水带截面图（非自动生成的预设图形），扫描测量时与图形位置对应显示尺寸波动曲线，并具备数据传输至其他计算机的功能，预留上传接口。

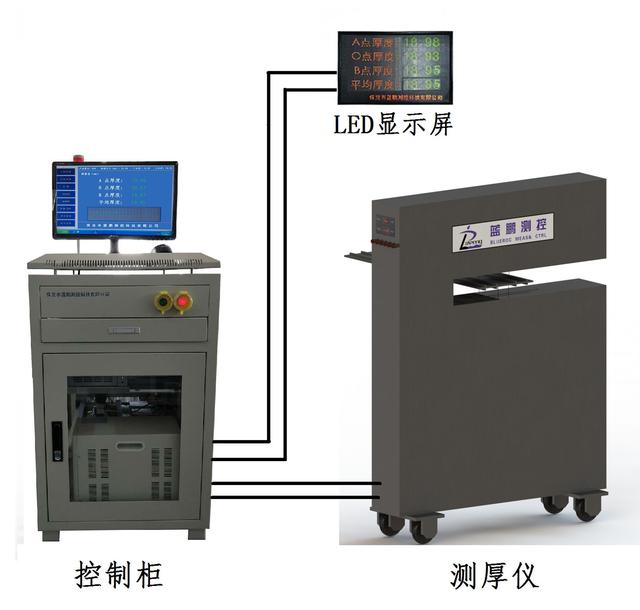

为了实现远距离的数据读取，配备外接大显示屏，控制柜显示器和大液晶显示屏同步显示：产品规格、标准厚度、肋部标准厚度、实时测量厚度、三个测量点的尺寸波动曲线等。扫描测量时显示界面形状图及相应部位的厚度尺寸波动曲线。当测量数据处于设定的合格范围内时，测量值及偏差值的数据颜色为绿色；当测量的最大厚度偏差大于设定的允许范围时为红色。
结语
止水带测宽仪与止水带测厚仪应用于止水带的生产现场使用，能实时检测止水带的宽度尺寸与厚度尺寸，为其质量检测提供了巨大的便利，在提升质量的同时，提升检测效率与检测点数，高精度连续快速的检测大幅度提升止水带质量。
看完本篇文章对止水带的测量你有什么想法或者建议，尽管在文章下方留言或私信小编，有的留言小编这里不显示，无法做到及时回复。小编定竭尽所能与大家交流共享信息和经验。需要测量宽度、长度、厚度、外径的自动测量设备，均可在下方留言。
本文由保定市蓝鹏测控科技有限公司编写
