引言
目前止水带产品主要有十字型、丁字型、斜度型、内外转角型等类型，工程建筑物中最常用的止水带断面形状为总宽度250 mm，圆环外径38 mm，空腔内径19 mm，圆环壁厚9.5 mm，两翼各宽106 mm，翼部厚10 mm，边柱直径25 mm。止水带的宽度尺寸也是其一项重要指标，因此需要对生产中的止水带断面形状总宽度进行更精准的检测。本文主要介绍了止水带在线测宽仪的研发与应用。
1、测量原理

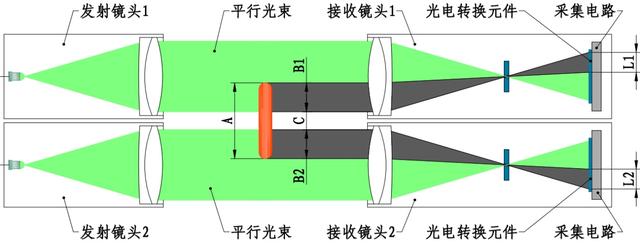

2个发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。当被测物通过2束平行光构成的视场时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2，B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。
在实际应用中，测头的净间距C是用固定长度的标准尺校准得出的尺寸，当测头间距改变后计入间距改变量即可进行不同规格的宽度测量。
2、多种规格止水带宽度检测

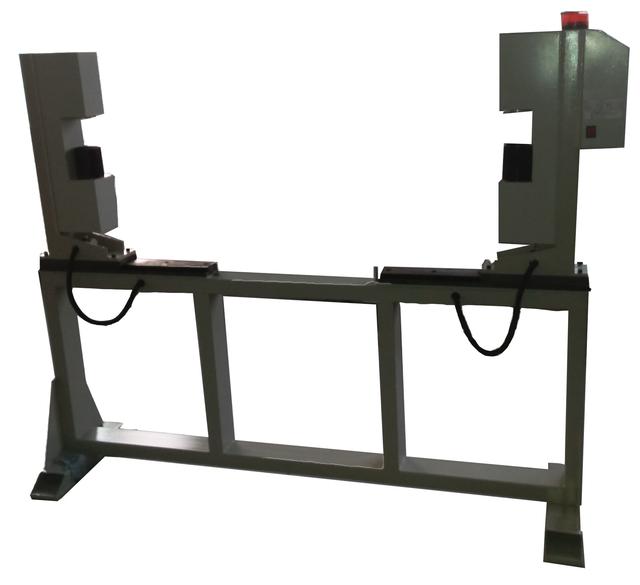

止水带在线测宽仪是利用间距可筒双镜筒测头制造而成，其两组测头之间的间距是可以进行调节的，因此，可以在线检测各种规格的止水带的宽度尺寸，在更换规格时，调整测头间距即可，测头间距可通过输入命令进行自动调整。调整好后，通过采用标准量块校准即可实现高精度的止水带宽度尺寸检测。
止水带在线测宽仪安装于止水带的生产线进行动态在线检测，以每2ms测量一个数据的速度进行高效率检测，并将测量结果实时反馈给显示系统，显示频率为2~3Hz，便于人眼观测，同时，具备超差声光报警功能，及时提示异常生产状态。
3、工控机软件显示

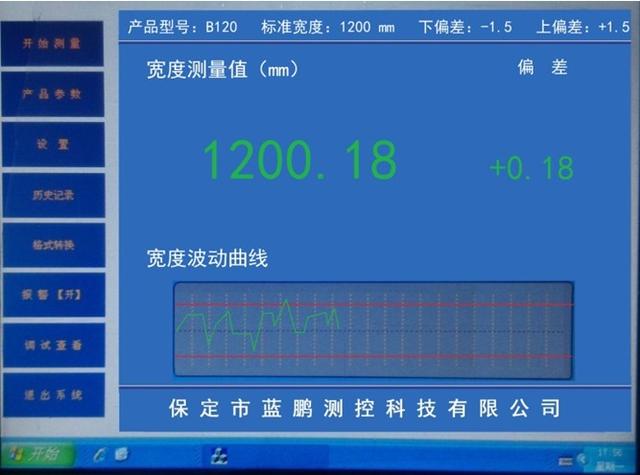

止水带在线测宽仪可以通过增加工控机系统，详细显示工艺所需各项信息，如上图所示，可以在其主界面上详细显示所测止水带的型号、标准宽度、上偏差、下偏差等信息。并可实时显示测量的宽度值尺寸，及其偏差数值，能一眼看出止水带的生产状态是怎样的。
宽度波动曲线是时间轴为单位，详细显示这个止水带不同时刻是否超差。绿色线为止水带实时宽度曲线。两个红色线条则分别为上下限，可清晰直观的观测到止水带测宽仪的整体生产情况，便于掌握止水带的宽度尺寸变化趋势。
止水带在线测宽仪可将测量数据存储到系统硬盘上，存储时间大于1年，可随时查看历史数据，也可将数据导出。历史数据可作为出厂依据，使客户更了解止水带的宽度值信息。
止水带在线测宽仪可以进行设置产品参数，实现校准，设置超差报警上下限等多种功能。目前已广泛的应用于止水带的生产现场使用，为止水带的检测带来巨大的便利。
4、高精度测量
止水带在线测宽仪用于止水带宽度尺寸的高精度的检测，为了实现高精度的测量，采用远心平行光源进行检测，同时采用边缘测量法及中间固定尺寸值的方法进行宽度检测，同时止水带测宽仪消除了止水带抖动带来的测量误差，并且非接触式的测量方法，减少了接触形变等带来的误差。止水带在线测宽仪采用了多种技术、算法来增加精度值，其测量精度普遍可以达到0.05mm，并可制成更高精度的止水带在线测宽仪。
结语
止水带在线测宽仪应用于止水带的宽度尺寸检测当中，对各种类型的止水带均可进行高精度的宽度尺寸检测，并可通过调整测头间距实现多种宽度的止水带检测，使用方便，操作简单，为止水带的宽度尺寸在线检测提供了巨大的便利。
本文由保定市蓝鹏测控科技有限公司编写
