引言
上次小编介绍了基于工控机的竹筒端面检测系统，本文小编主要介绍一下基于单片机系统的竹筒端面检测系统的研发与应用。基于单片机的竹筒端面检测系统同样为自动化的检测系统，可检测竹筒的外径、内径、厚度、检测数量等。
1、单片机
单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
2、系统组成

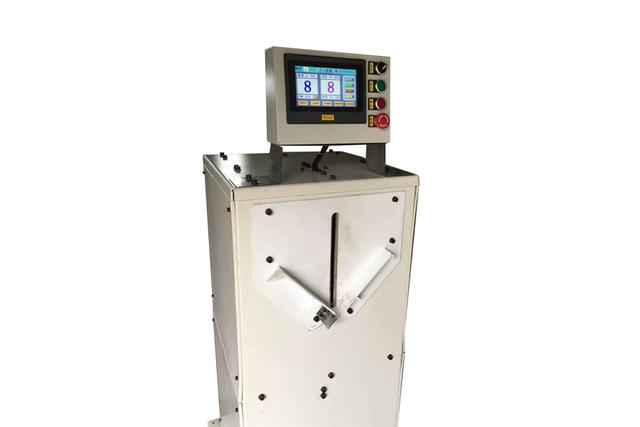

单片机处理的测量系统主要由控制箱、测头、竹筒托架、液晶屏、薄膜按键、控制/计算电路系统等几大部分组成。其外形及组成图如下图所示。
其中控制箱为设备的防护结构件，扫描式激光测头、单片机（控制/计算电路系统）等安装在控制箱内。竹筒托架安装在控制箱前部，托架和控制箱的中心部位设置有激光束透过的长槽孔。控制箱上部装有液晶屏、薄膜按键以及"急停"、"停止"和"启动"按钮。系统的电源线和脚踏开关的引出线设置在控制箱下部。单片机测量程序的设置通过薄膜按键操作。
3、系统功能

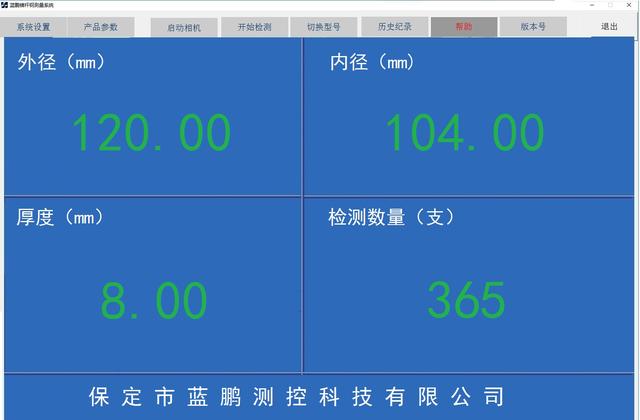

◆ 显示内容：竹筒的外径、内径、厚度、检测数量等；
◆ 产品参数设置功能，可设置产品的内外径及厚度的标准值及上下公差等；
◆ 系统参数设置功能，可以设置串口、系统的校零和校准、刷新频率等；
◆ 校准功能：当测量误差过大时，用已知直径的校准棒校准即可恢复精度。
4、特点
◆ 测量精度高。
◆ 响应速度快、实时性能好，采样频率200 Hz。
◆ 无磨损，使用寿命长。
◆ 全数字系统，使用方便，易操作，维护简单。
5、性能指标
◆ 最大扫描测量范围：200mm
◆ 测量精度：壁厚尺寸精度≤±0. 1mm
◆ 测量频率：200 Hz
◆ 使用环境温度：-20～50 ℃
◆ 存储温度：-25～75 ℃
◆ 激光分类：2类激光产品
结语
竹筒测量仪应用于竹筒端面的检测，测量更便捷，使用更方便，是高精度的检测设备，其可以检测到竹筒的内径、外径、壁厚及检测数量等多种信息，为大量竹筒检测作业带来了巨大的便利。除了测量竹筒外，对类似的圆形管件也可进行以上检测，如圆形陶瓷杯、管件等。
