引言
镀锌是一种经常采用的经济而有效的防锈方法，世界上锌产量的一半左右均用于此种工艺。镀锌钢板是为防止钢板表面遭受腐蚀延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的钢板称为镀锌板。
按生产及加工方法可分为以下几类：①热浸镀锌钢板；②合金化镀锌钢板；③电镀锌钢板；④单面镀和双面差镀锌钢板；⑤合金、复合镀锌钢板。除此之外还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。不管是哪种镀锌钢板，对镀锌之前的板材都有很高的要求。本文主要介绍了镀锌板镀锌之前的板材厚度尺寸检测。
1、表面状态
热镀锌板的基板为冷轧板，其表面状态直接影响到镀锌板的表面质量，因此检测镀锌板基板的厚度尺寸对镀锌板成型后的质量有一定的要求。为此专门研发了应用于镀锌板基板的激光测厚仪。
2、激光
激光是20世纪以来继核能、电脑、半导体之后，人类的又一重大发明，被称为"最快的刀"、"最准的尺"、"最亮的光"。原子受激辐射的光，故名"激光"。
激光测量是一种非接触式测量，不影响被测物体的运动，精度高、测量范围大、检测时间短，具有很高的空间分辨率。而应用于镀锌板的厚度检测就是采用的激光检测法进行测量。
3、测量原理

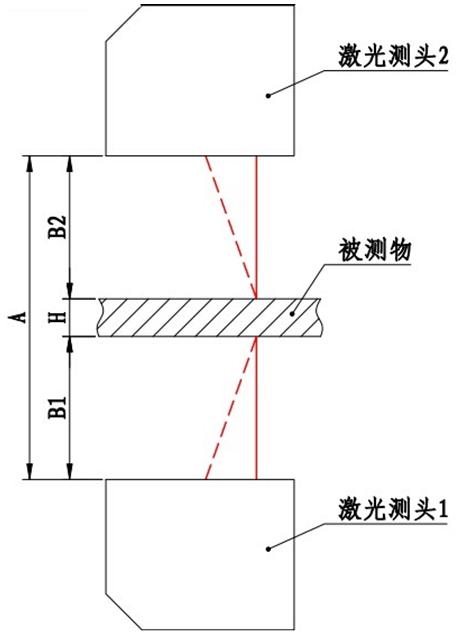

激光测厚仪由上、下两个对射的激光测头组成，其基本测量原理如右图"测量原理图"所示。图中激光测头1和激光测头2以固定间距A相对布置，工作时激光测头1发射一束激光照射被测物的下表面，下表面光斑的漫反射光再返回到激光测头1内的CCD芯片上，通过对CCD芯片上光斑的位置分析和计算，可以得到激光测头1到被测物下表面的实际距离B1；同理可以得到激光测头2到被测物上表面的距离B2。用两个测头之间的间距A减去两个测头到被测物上下表面的距离B1、B2即可得到被测物的厚度H。
4、结构组成

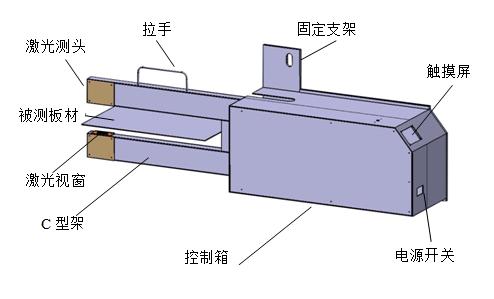

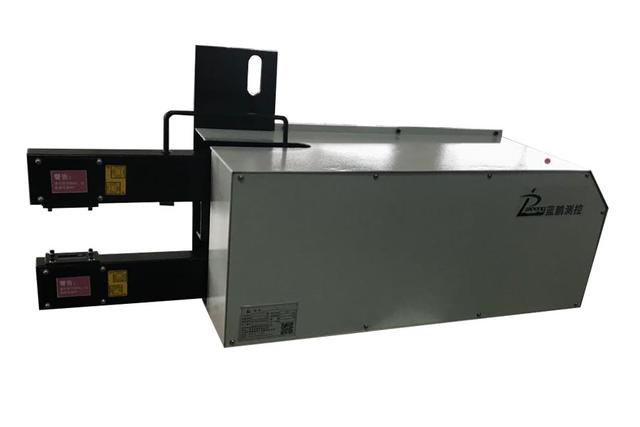

激光测厚仪安装有1个测量点，测量点上、下方各设置1个激光传感器，当被测物处于两个传感器中间时可精确测得其厚度。激光测厚仪用于测量镀锌板一个点的厚度尺寸，整套设备由安装支架、C形架、传感器、防护罩（图中未显示）、控制箱和液晶屏等部分组成。
5、工作过程
上、下两个激光传感器安装在C形架的上、下横梁的前端。传感器外部有坚固的防护罩保护，传感器安装在防护罩内以免受到撞击。测量时按下测量开关，设备开始进行测量。控制箱安装在C形架的后端，控制箱上设置有操作和显示数据的触摸屏。传感器测得的原始数据传输到控制箱进行处理计算，计算结果在液晶屏上直接显示。
激光测厚仪的测量点是可以随意调整的。用于检测不同部分的镀锌板厚度值，使用灵活，提供精确的测量。
6、激光测厚仪优势
① 减少轧材检测时间，降低劳力成本以及原料浪费。
② 比手动卡钳测量拥有更高的精度，使得轧材可以精确到尽可能小的合格尺寸，从而可以节省原料。
③ 缩短生产线轧材生产占用的时间，提高生产线的产量。
④ 在轧材生产控制中起到积极的辅助作用。
⑤ 节省轧材尺寸测量的人工和劳力。
⑥ C型设计，可以安装在挤出线上使用而不影响生产。
⑦ 减少废料以及生产线的重复工作。
⑧ 轧材的上下抖动不影响测量。
⑨ 高速、实时的测量，可提供及时的反馈，超差时及时报警提示。
⑩ 对轧材的材质无要求，可以测量钢板、木板、纸板、铝箔、铝箔、食品、橡胶、塑料等各种材质的轧材厚度。
激光测厚仪使用寿命长，性能稳定，价格合理。
长期存储历史数据。
详细的显示板材厚度所需的各项信息.
无辐射，对环境我无污染，对人体无危害。
结语
激光测厚仪是近年来开发出的高科技实用型设备，是用于生产线上实时在线式连续测量成材厚度的非接触式测量设备。具有测量准确、精度高、实用性好、安全可靠、无辐射、非接触式测量等人工测量及其它测量方法无法比拟的优点，并为镀锌板基板厚度尺寸提供了准确的信息，从而提高了生产效率和产品质量，降低了劳动强度。激光测厚仪的使用，能够提升镀锌板的品质，降低不合格产品的生产。
本文由保定市蓝鹏测控科技有限公司编写
