化工储罐阻火器及呼吸阀协调动作应用

分类: 其他 浏览量: 留言数: 48011

化工储罐阻火器及呼吸阀协调动作应用

是用来阻止和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,最终使火焰流猝灭,从而达到阻火目的。该产品属其性能符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火芯采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。不锈钢管道阻火器用途:防爆型阻火器试用于安装在输送可燃性气体,如加热燃料气,天然气,石油液化气,煤矿瓦斯排放的管网,也试用于煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免突然性事故的发生,经测试所测试,安全阻火,其速度1425m/s,极限速度1605m/s。

化工储罐阻火器及呼吸阀协调动作应用管道阻火器性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。根据《SHT-3007石油化工储运系统罐区设计规范》,与大家分享关于储罐呼吸阀及阻火器设置要求。


化工储罐阻火器及呼吸阀协调动作应用呼吸阀设置:
5.1.3 下列储罐通向通气管上应设呼吸阀:
a)储存甲B、乙类液体的固定顶储罐和地上卧式储罐;
b)采用氮气或其他惰性气体密封保护系统的储罐。
5.1.9 下列储罐通向大气的通气管或呼吸阀上应安装阻火器:
a)储存甲B、乙、丙A类液体的固定顶储罐和地上卧式储罐;
b)储存甲B、乙类液体的覆土卧式储罐;

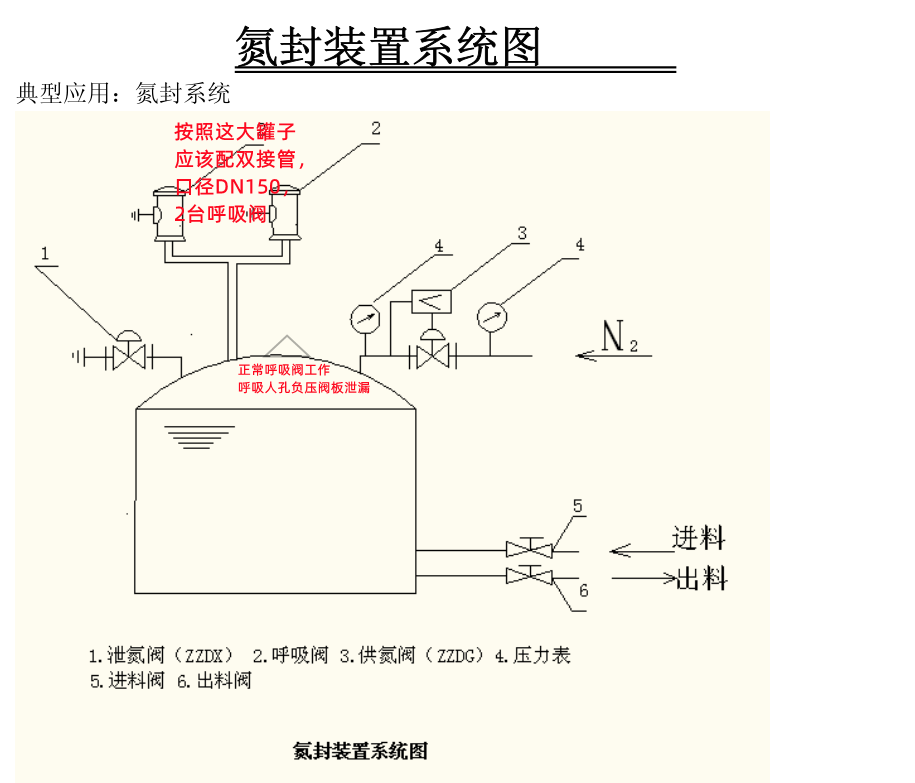

c)采用氮气或其他惰性气体密封保护系统的储罐;
d)内浮顶储罐罐顶中央通气管。

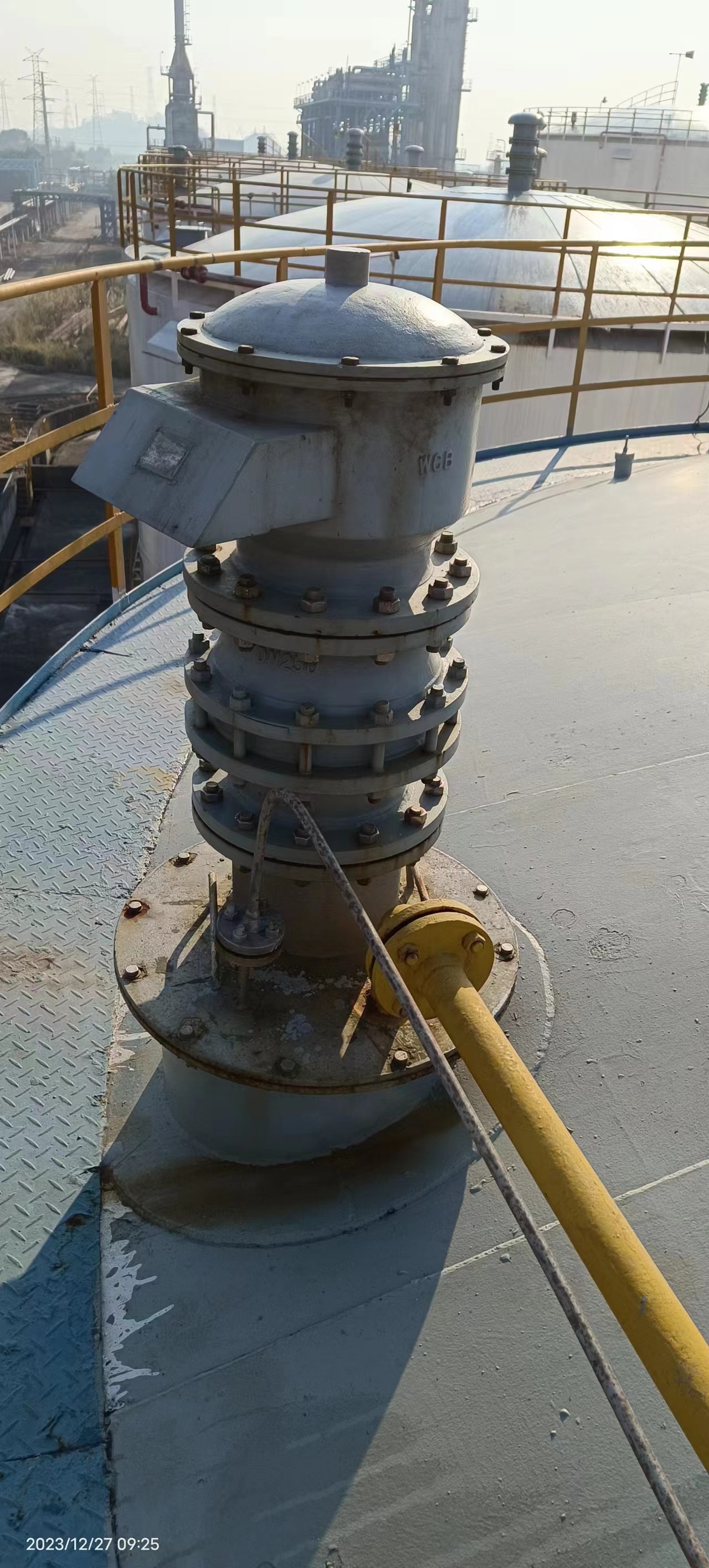

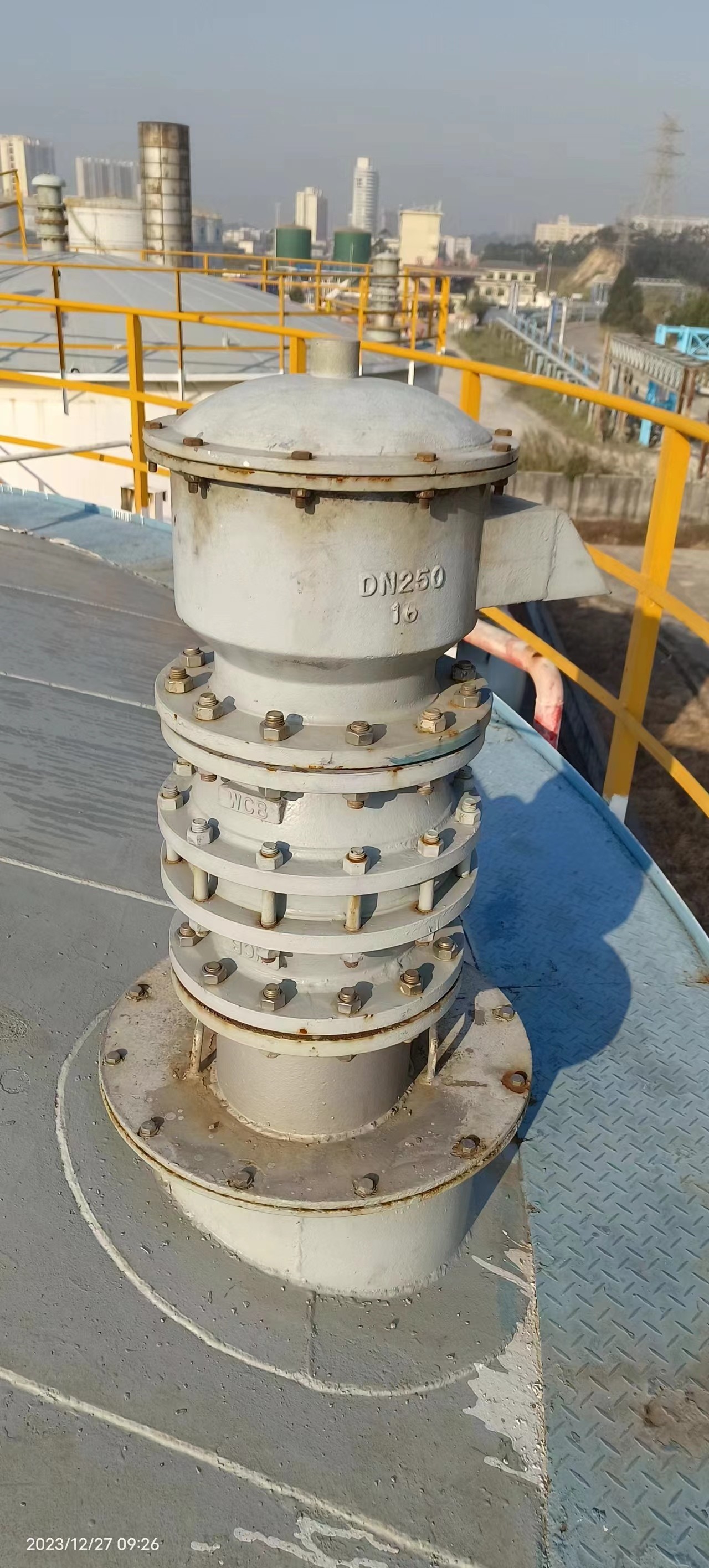

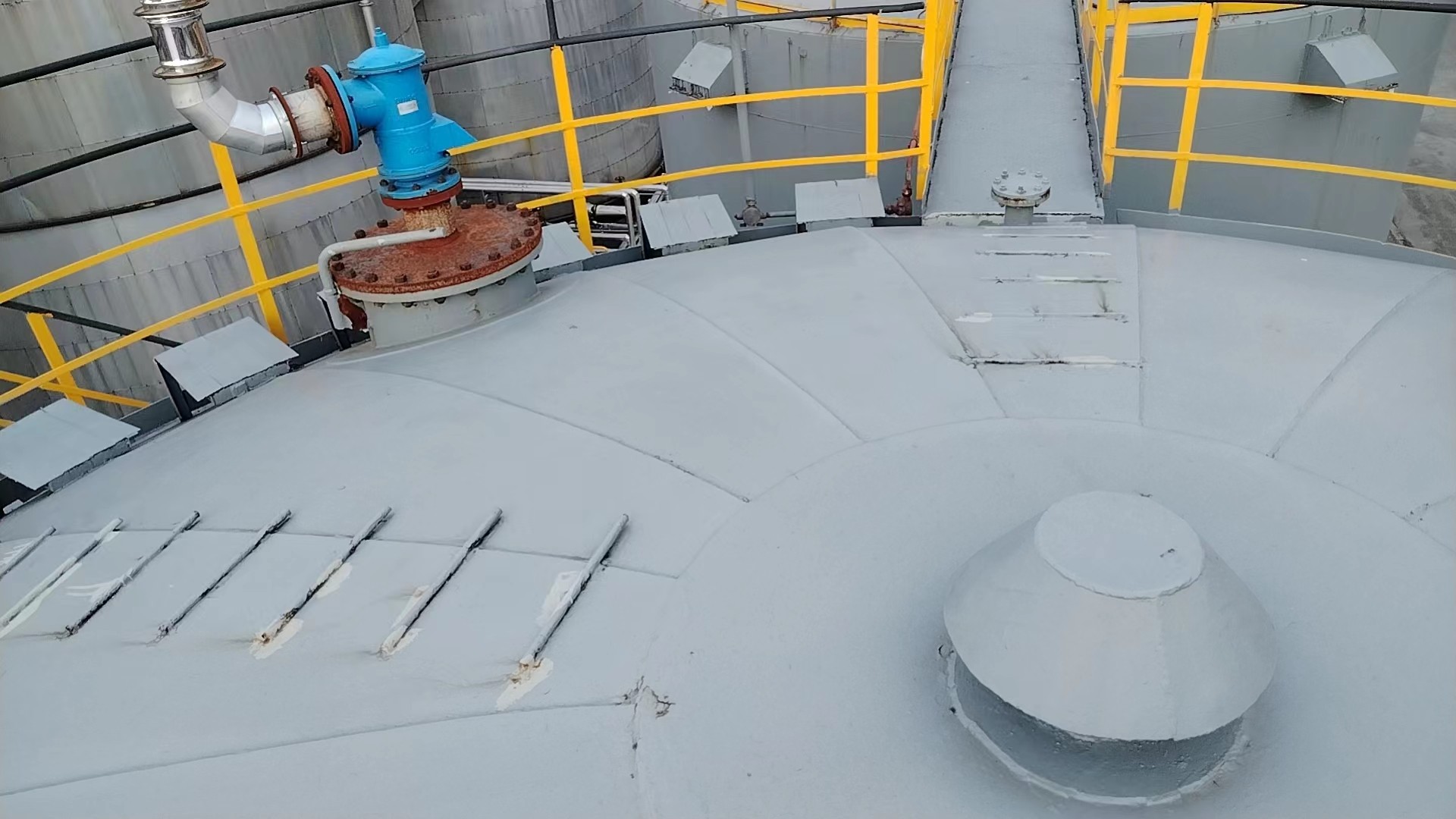

下图为乙类固定顶储罐,已设置带阻火器呼吸阀
标准:法兰标准:GB、HG、SH、ANSL、JIS等标准。(用户,请注明压力等级)执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准:SY/T0512-1996《石油储罐阻火器》、测试依据:GB5908-86《石油储罐阻火器性能和实验方法》。

化工储罐阻火器及呼吸阀协调动作应用技术参数:
公称压力:PN1.0 ~6.4MPa
公称通径:DN50~DN300
连接方式:法兰、焊接、螺纹
适用介质:油品、等多种非腐蚀性或弱腐蚀性气体介质。
适用温度:-20℃~+440℃
制造材料:A105,304,316,316L
尺寸:

规格
mm

PN
(MPa)

安装尺寸(mm)

螺栓

D

K

H

L

数量

螺纹

DN20

1.6

105

75

130

120

4

M12

DN25

115

85

145

130

4

M12

DN32

135

100

165

145

4

M12

DN40

145

110

180

160

4

M16

DN50

160

125

185

175

4

M16

DN65

180

145

190

190

4

M16

DN80

195

160

210

215

8

M16

DN100

215

180

225

240

8

M16

DN150

280

240

260

305

8

M20

DN200

335

295

285

385

12

M22

化工储罐阻火器及呼吸阀协调动作应用应定期检查、:

1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。

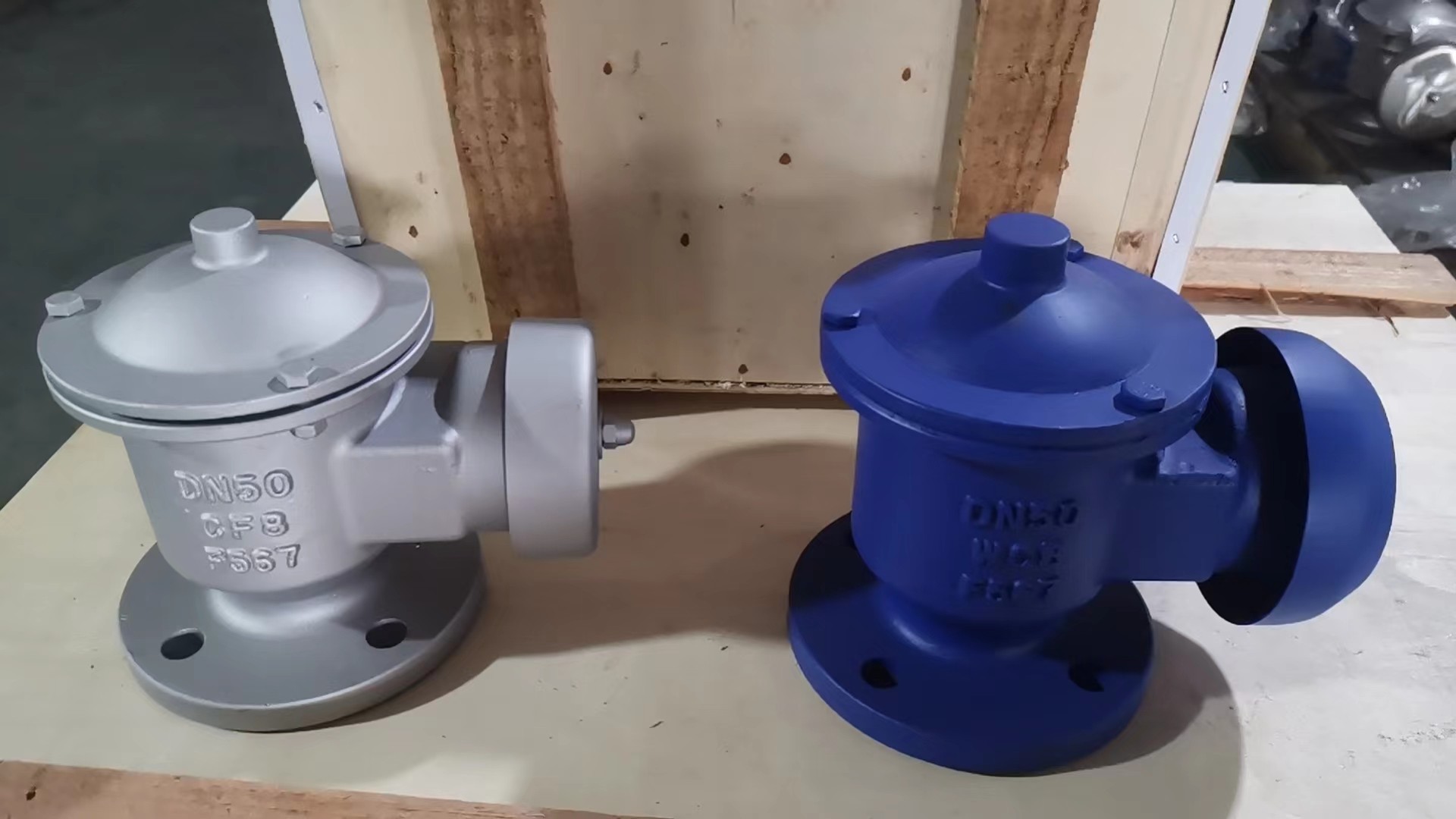

呼吸阀是固定在储罐顶上的通风装置。为保证罐内压力的正常状态,除了具有压力过大时泄压的功能,还可以当流速过快引起罐内负压过大时吸入空气维持压力平衡(后面这种情况有点像用吸管喝豆浆时杯子会扁的情况)。防止罐内超压或超真空使储罐遭受损坏,也可以减少罐内液体挥发损耗。

序号

品 名

型 号 及 规 格

单位

数量

单 价
(元)

金 额
(元)

阀体材质及其它

1

呼吸阀

全天候呼吸阀 GFQ-2 DN100 PN10

螺丝孔中心距180MM
8个螺丝孔,螺丝孔大小18MM

正压开启压力:980 PA

负压开启压力:-295PA

2

阀体通体铸钢

2

阻火器

阻火器GZW-1 DN100 PN10

螺丝孔中心距180MM
8个螺丝孔,螺丝孔大小18MM

2

阀体通体铸钢

a化工储罐阻火器及呼吸阀协调动作应用的性能参数。操作压力(Pa):正压355Pa(36mmH20),负压295Pa(30mmH20)B级正压980Pa(100mmH20),负压295Pa(30mmH20);C级正压1765Pa(180mmH20),负压295Pa(30mmH20)。
公称尺寸不大于DN300。适用环境温度t:-30~60C。适用介质:汽油、煤油、柴油、芳烃、硫、空气等。防火等级:11A或11B级。制造与检验标准应符合SY/T0511.1-2010(代替SY7511-1996)、GB5908-2005《石油储罐阻火器》的规定。

化工储罐阻火器及呼吸阀协调动作应用

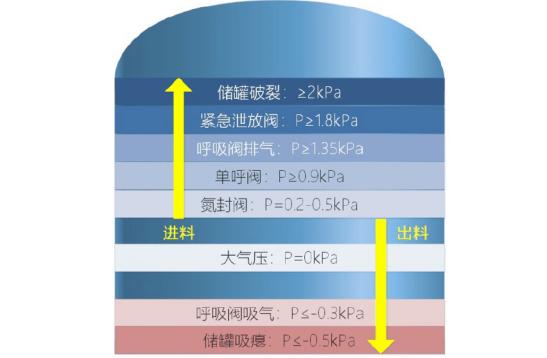

1.当罐内介质压力在呼吸阀控制工作压力范围内时,呼吸阀不工作,保持油箱不透气。
2.当介质加入罐内,增加罐上部气体空间的压力,达到呼吸阀工作的正压时,将压力阀推开,气体从呼吸阀出口逸出,使罐内压力不再继续增加。
3.罐外的大气将打开呼吸阀的负压阀盘。
4.呼吸阀起到调节储罐内气压平衡的作用。由于料液面的升降会带来储罐内气压的升降,因此气温等其他因素也会影响储罐内的气压,防止储罐因超压而爆裂或因真空过大而被吸扁。
5.阻火器的设计是为了防止外部火源通过呼吸阀进入储罐并引起火灾。

化工储罐阻火器及呼吸阀协调动作应用 1.呼吸阀是保护油罐安全的重要附件。它安装在油箱顶部,由压力阀和真空阀组成。
2.其作用是保持油箱密闭,在一定程度上减少油品的蒸发损失。必要时可自动通风,调节平衡油箱内外压力,对油箱起到安全作用。
3.当油箱内的油气压力大于油箱允许压力时,油蒸气通过压力阀逸出,此时真空阀关闭。
4.当油箱内油气压力小于油箱允许真空度时,新鲜空气通过真空阀进入油箱。此时,压力阀关闭,允许压力(或真空压力)由调节板的重量控制。
b.呼吸阀的结构特点。呼吸阀由阀体、阀盖、阀盘、阀座等零件组成,图2-111所示呼吸阀采用全天候密封结构。阀体、阀盖常用碳钢、不锈钢、铝合金制造;阀盘、阀座采用不锈钢或铝合金制造,产品有单呼阀、单吸阀、呼吸阀,各种结构形式均可与阻火器组合构造。具有结构紧凑、重量轻、通风量大、泄漏小等特点。

根据国家有关规定:甲乙类液体的固定顶罐,应设阻火器和呼吸阀。阻火器和呼吸阀是储罐不的安全设施,它不仅维持着储罐气压平衡,确保储罐在超压或真空时免遭破坏,而且减少罐内介质的挥发和损耗。
③阻火呼吸阀这种将阻火器与呼吸阀融为一体式的结构,就是基于这一规定而最新设计的产品,做到一阀多用,见图2-112。在呼吸阀正常工作情况下,呼吸阀基本保持密封状态,储罐处于正常压力。意外原因造成储罐超压时,呼吸阀自动开启进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。
