压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。因此，压力变送器的选型尤其重要。
压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。
在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。
现在分析以下几个选型参数：
量程范围：

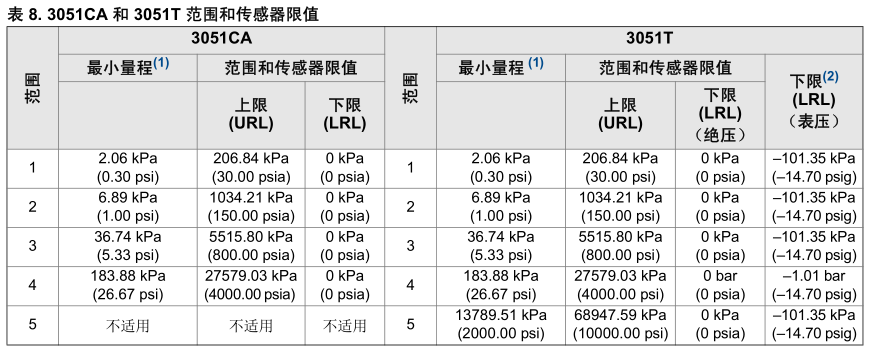

变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。如果客户量程较小，建议使用法兰连接式。
测量介质：
在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。
接液材质：
参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。
精度等级：

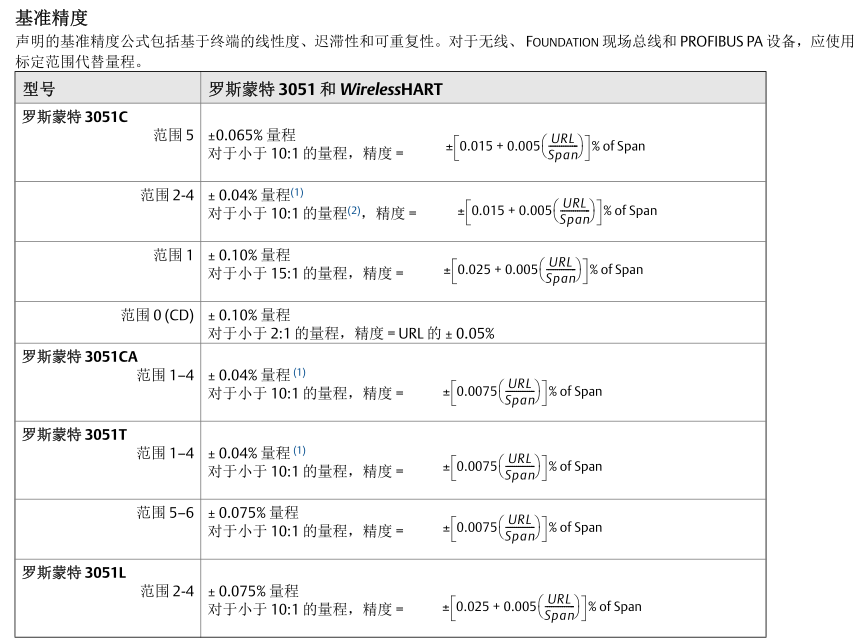

精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往往采取压缩量程范围，以减小测量误差。基准精度参考如下：
输出信号：
由于各种采集的需要，目前市面上有4-20MA，HART协议，这也是常用的一种协议，其它还有F OUNDATION ™ 现场总线协议，PROFIBUS ® PA 协议等等，每种协议的报价均不一样，可按现场要求选型。
介质温度：
测量介质温度应处于变送器工作温度范围内，这是由压力变送器的过程填充液来决定的，一般硅油硅油填充传感器-40~121℃；惰性液体填充传感器温度为：-30至121℃（-22至250°F）。如超温使用，将会产生较大的测量误差并影响变送器的使用寿命；在压力变送器的生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。每 28℃ (50°F) 的环境温度影响温度差将会影响变送器的长期稳定性。持续暴露在 -40℃ 或 85℃（-40°F 或 185°F）的极限环境温度下可能会使变送器寿命缩短近 20%。若存储温度高于 85℃，则在安装前应进行传感器调校。
其他：
在确定以上这些参数之后还要确认压力变送器的过程连接接口，压力变送器一般是以1/2-14NPT内螺纹为标准，如果要其它尺寸的接口，如M20*1.5的过程连接，可配置一个过程转接头。如果在特殊的场合下使用，比如介质是天燃气或石油等易燃易爆等还要考虑防爆以及防护等级。其它的一些可选项可自行根据现场要求来选择，比如要不要支架B4，要不要显示表头M5，要不要防雷/防浪涌T1代码。
