数显超声波探伤仪主要优势

分类: 其他 浏览量: 留言数: 48852


数显超声波探伤仪主要优势:
★4种菜单颜色供用户选择,可中英文选择,可公英制选择。
★采用文件管理系统,动态存储数据。
★智能DAC曲线:任意顺序标定;考虑了材料衰减和表面补偿因素; 10条偏置曲线,符合国内、国外各种探伤标准。
★100MHz10位A/D高速硬件采样,较通常8位采样测值更加,回波细节尽现。
★3路TTL,3路LED输出,可声、光、电报警。
★6.5英寸640X480点阵超大尺寸真彩色TFT液晶显示器。
★显示刷新频率:60Hz。
★背光亮度可以连续可调,适应各种工况。
★大容量锂离子电池,超长待机时间,持续工作8小时以上。
★锂电池实时动态能量监测,电量计量更。
★5个测值显示区,1个为主显示区用于放大显示,17种测值类型可供选择。
★2个独立闸门,可以独立测量,也可以联合测量。
★RF,正半波,负半波和全波4种显示。
★探头自动校准功能。

数显超声波探伤仪用途:
该仪器是采用较先进的数字集成和人工智能技术,是具有水准的便携式全数字智能超声波探伤仪。可用于检测各种材料内部的缺陷,如钢、铜、铝、硬质合金、铸件、有机玻璃、复合材料、和焊缝等等,可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷,功能全面实用,是真正的笔记本式数字超声波探伤仪。应用领域涉及航天、军工、化工、电力、钢铁、治金、铁道、火车、汽车、摩托车、机械、安检、管道、建筑等行业。

数显超声波探伤仪功能:
★增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。
★所述以上功能都是模拟超声探伤仪无法实现的。
★自动校准:自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”。
★自动显示缺陷回波位置如:深度d、水平p、距离s、波幅、当量dB、孔径ф值。
★自由切换标尺。
★自动录制探伤过程并可以进行动态回放。
★自动增益、回波包络、峰值记忆功能。
★探伤参数可自动测试或预置。
★数字抑制,不影响增益和线性。
★多个独立探伤通道,可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块。
★可自由存储、回放波形及数据。
★DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿。
★自由输入各行业标准。
★与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告。
★实时时钟记录:实时探伤日期、时间的跟踪记录,并存储。

数显超声波探伤仪特点:
★100个探伤通道。
★内置探伤标准,可自由调出。
★集超声检测、测厚双重功能于一机。
★真彩显示器:多种颜色可选、亮度可调。
★高速USB和RS232两种接口与计算机通讯。
★PC-soft可自动生成探伤报告。
★实时显示SL、EL、GL、RL定量值。
★大容量、高性能锂电池,连续工作时间可达7-10小时。
★手带、挂带、腰带,更适合于现场、野外、高空作业。
★体积小、重量轻,便于现场操作。

数显超声波探伤仪参数:
★垂直性误差:不大于3%
★水平型误差:不大于0.2%
★探伤灵敏度余量:不大于50dB
★动态范围:不大于40dB
★工作频率范围:0.5-20MHz
★分辨力:不大于26dB

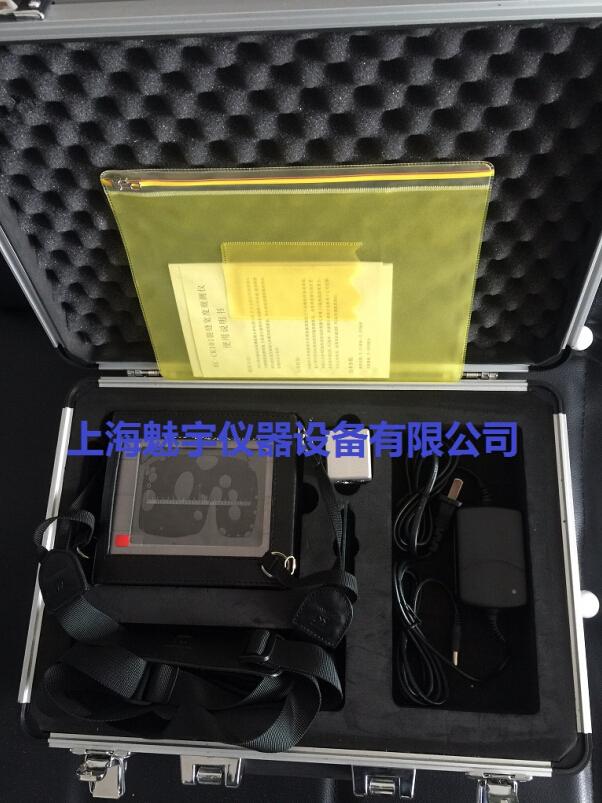

裂缝宽度检测仪特点:
●探头配置夜视功能,在黑暗环境下也可进行测试。
●内置可充电聚合物锂电池,大大延长了工作时间和使用寿命。
●采用进口传感器芯片,测试精度高。
●主机屏幕带有刻度线,便于直读。

构成:
●主机(屏幕刻度线)。
●测量探头。
●电池充电器。
●信号传输线。
●刻度校验板。

参数:
●测量范围:0.01毫米 ~ 2.00毫米。
●读数精度:0.005毫米。
●放大倍数:40倍。
●zui小分度:0.02毫米。
●供电方式:内置充电锂电池,可工作7小时。
●屏幕尺寸:110×80mm。
●主机尺寸:140×120×45mm。
●探头尺寸:35×35×40mm。
●连接线长:1.5m。
●整机重量:580g。

用途:
该仪器用探头传输线连接测量探头和仪器主机,打开主机后将测量探头尖脚紧靠裂缝,主机显示器即可看到被放大的裂缝;微调测量探头的位置使裂缝与屏幕刻度线垂直,然后根据裂缝图像判读出裂缝的真实宽度。
