1DMP-3371(A)项目设计说明
南京斯沃电气本着质量为本、服务为上的经营理念、其生产的DMP-3371(A)母联备自投保护测控单元在各行各业得到了广泛的运用。在水利、火利及其他类型的发电厂也得到了广泛的运用，在新疆乌鲁木齐红雁池发电厂项目中，一次性用了我司47台DMP-3371(A)系列的母联备自投保护测控单元，投入运用已两年有余、期间、装置运行一直非常稳定、至今未出现过任何故障、得到了广大用户的一至好评。
公司随着自身技术和实力的不断加强、所生产的微机保护装置和相关系统在各行业竞争优势越来越明显、产品已广泛用于化工厂、水泥厂、污水处理厂等多个领域、公司自成立以来，所做过的化工厂、水泥厂、污水处理厂及期相关行业的配电自动化项目不下于300个、并在业内取得了良好的口碑。公司旗下现设有专门的二次设计部门、可以为各行各业设计出*合理的综合自动化系统解决方案！

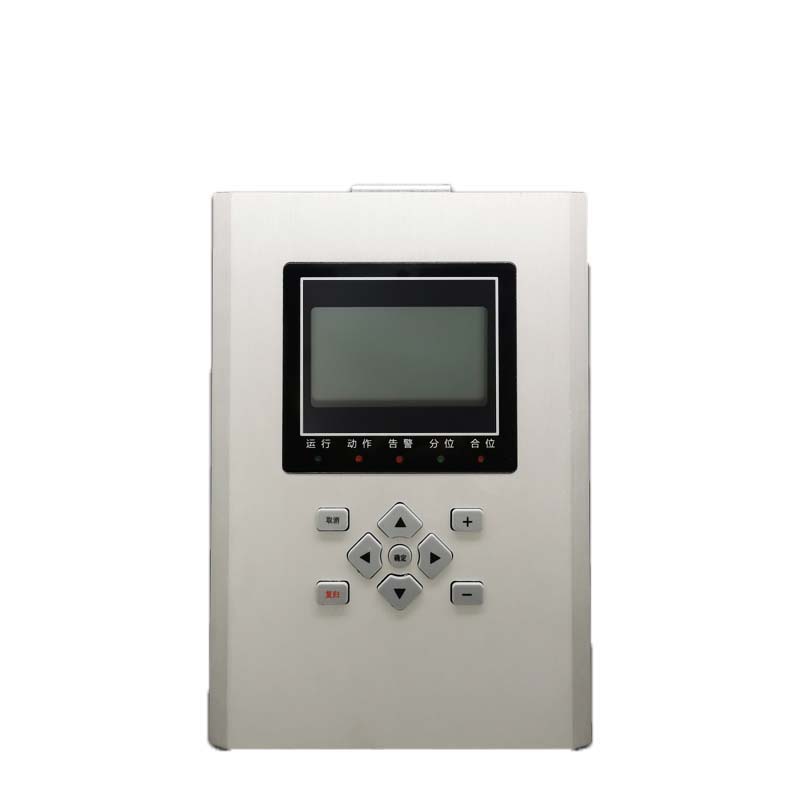

1.1DMP-3371(A)产品介绍
主要适用于3KV、6KV、10KV电压等级,采用真空断路器、少油断路器以及F-C回路控制的各种大中型异步电动机，完成电动机的成套控制、保护、测量、远动通信、故障录波、事件记录等功能。
线路备自投是用在双电源系统中的设备，通过检测本侧和对侧电源的失压与否，自动判断进行相关动作，从而保证两路电源的快速安全的切换。
1.2DMP-3371(A)装置特点
采用全密封式结构，具有良好的抗震、防尘性能
小型化设计，体积小，重量轻，外形美观，安装方便
采用的可靠性设计，无可调元件，装置稳定性好，抗干扰性强
全汉化液晶显示，人机界面清晰易懂，操作整定极为方便
装置供电电源、控制回路均为交直流两用
具有RS485总线串行通信口，并集成了MODBUS标准通信规约
具有事件顺序记录功能，可记录150条事件，数据掉电不丢失
具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持
外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能
具有完整的断路器操作回路
低功耗
1.3DMP-3371(A)引用标准
GB/T17626.5 《浪涌冲击抗扰度试验》
DL5003-91 《电力系统调度自动化设计规程》
GB6162 《静态继电器和保护装置的电气干扰试验》
DL5003-91 《电力系统调度自动化设计规程》
DL516-93 《电网调度自动化运行管理规程》
1.4 装置结构
1.4.1 结构
采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
1.4.2 插件
本装置的插件上包括CPU插件、AC交流采样插件、DIDO插件和人机对话HMI插件：其中CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入。
1）CPU插件
CPU插件由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的32位微处理器CPU，大容量的ROM、RAM及Flash Memory，使得该CPU模件具有强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。
本插件内含通信速度高、具备通用性接口的RS485总线芯片，为本装置接入综合自动化系统的主要通信接口。插件内还设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
2）AC交流采样插件
直流逆变电源：DC220V电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。
模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子为保护模拟量输入。
3）DIDO插件
外部开入回路：设置有12路外部开入回路，均采用DC220V直接开入方式，装置软件采取了防抖措施，避免了误发信。
出口继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器、信号继电器等。
4）人机对话HMI插件
人机对话HMI插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置IRS9300系列通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。
2．DMP-3371(A)主要技术指标
2.1 技术参数
1）额定工作电压AC220、DC220V或DC110V (订货注明)
2）额定技术数据
a) 交流电流： 5A或1A (订货注明)
b) 交流电压： 400V 或100V (订货注明)
c) 频率： 50HZ
3）功率消耗
工作电源：正常工作时,不大于5W；保护动作时,不大于10W。
交流电流回路：< 1VA/相 (IN =5A)；< 0.5VA/相 (IN =1A)；
交流电压回路：<0.5VA/相；
4）工作范围：
电流：0.04In～20In
电压：0.4V～1.2Un
频率：0.9Fn～1.1Fn
时间：0～100s
5）保护部分精度：
a) 定值精度： ≤±5%；
b) 时间精度： <±1％ 整定时间+35ms
c) 整组动作时间： ≤35ms；
d) 频率精度： ≤0.01Hz；
6) 测控部分精度：
a) 交流量精度：≤±0.2%；
b) 有功无功：≤±0.5%；
3 DMP-3371(A)功能特点
过电压保护 DMP-3371(A)
DMP-3371(A)差动速断保护
传感器和主控单元之间采用特殊光纤连接，光电转换在主控单元内完成，避免了传统电缆可能遭受的电磁及污秽干扰。DMP-3371(A)
DMP-3371(A)采用高性能的32位高速DSP单片数字信号处理控制器作为主控单元。
