0.引言
应急照明是为正常照明事故中断而设置的照明，是建筑物安全保障体系的一个重要组成部分。由于石化装置均为连续性生产，设备投资大，对供电可靠性要求高，而且，这种装置中有易燃、易爆、剧毒和严重腐蚀等特点，操作人员和设备的安全问题，尤其是在事故紧急状态下的事故处理和人员疏叔，在规划设计和实际生产过程中都是首要考虑的问题。因此，对应急照明系统的合理设置提出了要求。为使正常照明故障情况下快速可靠的自动投入应急电源，我厂在重要装留采用市电和发电机双电源供电的接线方式，可靠性强。
1.该照明系统的供电方式
1.1主回路电源设计
T为隔离变压器，MCB1、MCB2为照明盘上的空气开关,KM为接触器。正常状态下，由市电供电，MCB1、MCB2及正常照明开关处于台闸状态，夜间光线变暗亮度不够时由人员手动合闸现场照明开关来控制装置照明灯其。隔离变T、事故发电机分别位于室外变压器至和发电机房，MCB1、MCB2、KM及正常照明和应急照明开关均在配电室内的照明盘内，装置现场还有各照明盘。
出于对安全的考虑，主回路采用安装隔离变压器的设计。隔离变压器属于安全电源，它的原理和普通变压器的原理是一样的，都是利用电磁感应原理制成的。隔离变压器是1:1的变压器，不起变压作用，输入绕组和输出绕组在电气上彼此隔离，在电路中只有磁的联系，没有电的直接联系。而由于次级不和大地相连，二次回路对地浮空，次级任一根线与大地之间没有电位差，人接触任意一条线都不会发生触电，起到隔离危险电压的作用。装置照明灯具损坏或线路故障都是人为进行更换和处理，安装隔离变压器的线路避免了同时触及带电体(或因绝缘损坏而可能带电的金属部件)和大地所带来的危险，保障了工作人员的人身安全。

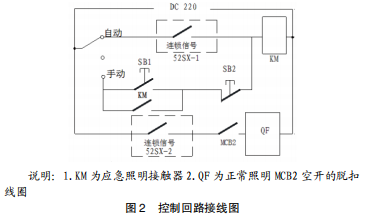

1.2控制回路设计
由市电正常供电时，MCB1、MCB2、正常照明和应急照明开关处于闭合状态，照明盘上的转换开关在自动位，绿灯亮。工作人员只要将现场正常照明开关打至合闸位，现场照明即可正常工作。在非事故状态下，如果将照明盘上的转换开关打至手动位，按下盘面的合闸按钮，接触器线圈得电，接触器主触头闭合，现场应急照明盘的开关打至合闸位，应急照明即可提供照明，同时正常照明仍可继续工作。
当由于供电系统发生故陈造成全所配电室失电后，此时发电机通过相关连锁应急启动，事故应急段母线带电，事故应急段负荷可继续运行，包括装置重要电动机、加热器、风机，其中应急照明盘电源和配电室照明、值班室照明均为事故应急段负荷。配电室照明、值班室照明继续工作。同时通过连锁信号使52SX-2闭合，空气开关MCB2脱扣线圈QF得电使MCB2跳闸，现场正常照明失电停止工作。与此司时连锁信号使52SX-1闭合，接触器KM线因得电，接触器主触头闭合，照明盘上红灯亮，电源送至现场各应急照明盘。因为现场应急照明平时开关处于合闸位置，此时装置照明由应急照明提供。
此系统控制回路之所以采用直流电源供电而不采用交流电供电，是因为当全所配电室失电后，交流电源也随之消失，而直流电源由直流屏蓄电池提供，确保了应急照明控制回路能正常工作。1.3现场照明灯县的选择。
配电室照明灯和值班室照明灯均为日光灯，现场应急照明灯为口炽灯，供电电源从无到有可瞬时点燃照明灯，为事故处理人员和疏散人员提供照明，保障安全。
2.安科瑞消防应急照明和疏散指示系统选型方案
2.1系统概述
消防应急照明和疏散指示系统主要由应急照明控制器、消防应急照明集中电源或应急照明配电箱、消防应急灯具等几部分组成。符合现行的行业规范，可以满足与AcrelEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。
该系统配合火灾报警控制器使用时，在平时对系统内的设备进行实时的监视和控制，便于日常的管理和维护，保障系统的稳定运行。基于此保证在火灾发生时，能够准确改变消防应急标志灯具的指示方向，点亮消防应急照明灯，帮助建筑内的人群选择逃生疏散路线，指引安全的逃生方向，保障群众的人身安全，为各类用户担心的安全问题解决了后顾之忧。
2.2应用场所
适用于住宅、酒店、办公楼、商城综合体、医院、隧道管廊、轨道交通、地库、仓库、工厂等各行业的消防应急照明和疏散指示系统。

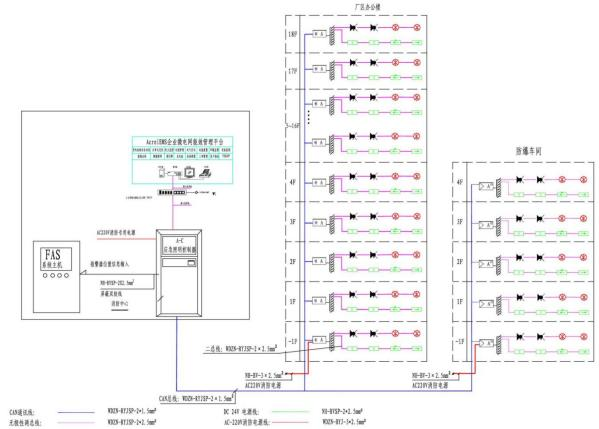

2.3系统结构
2.4系统功能

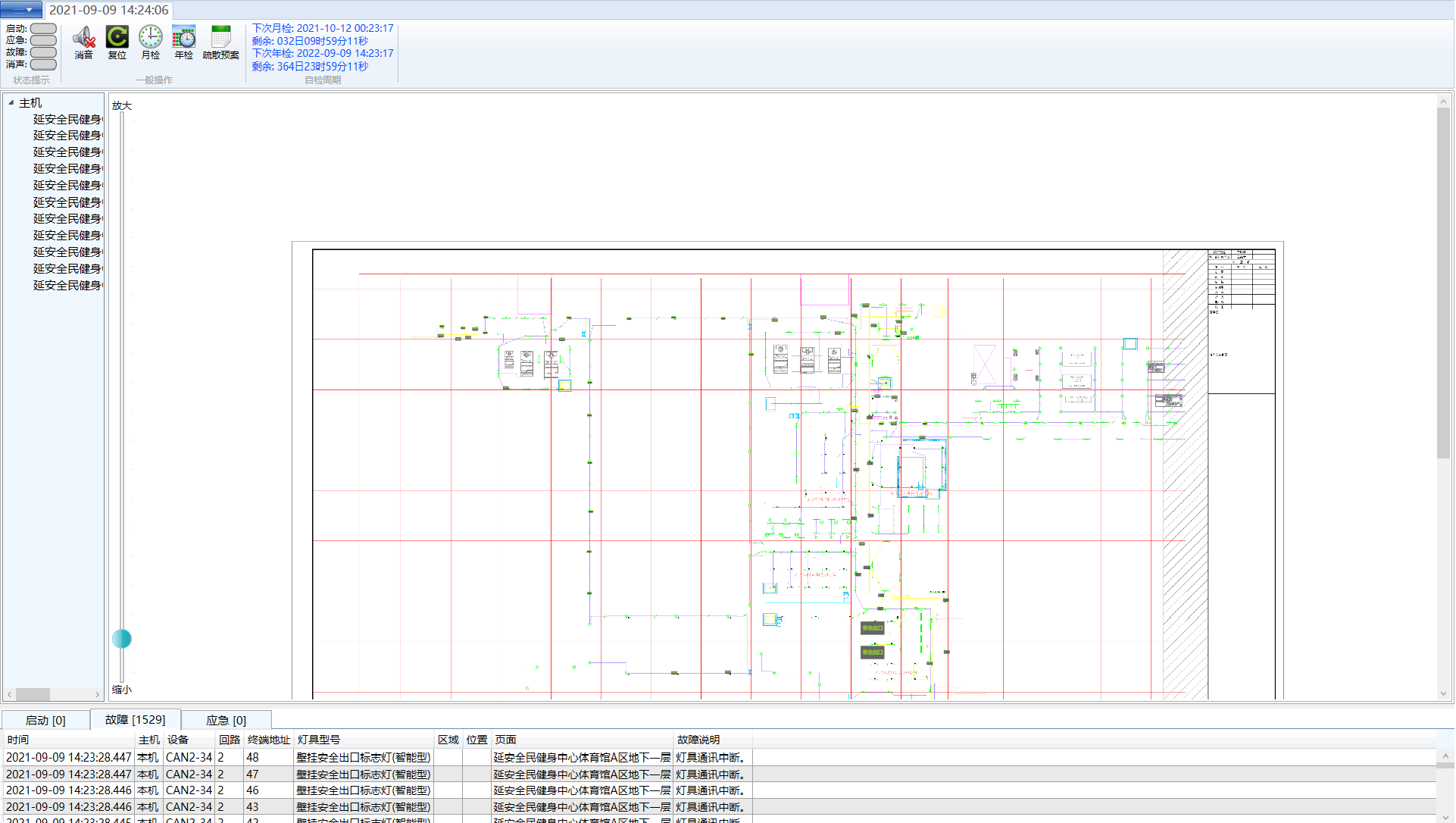

2.4.1系统运行主界面
包含工具栏、平面展示、图层列表、状态栏，可以直观的查看监控设备的运行状态，并根据状态栏的现实内容直接切换至故障具体位置。

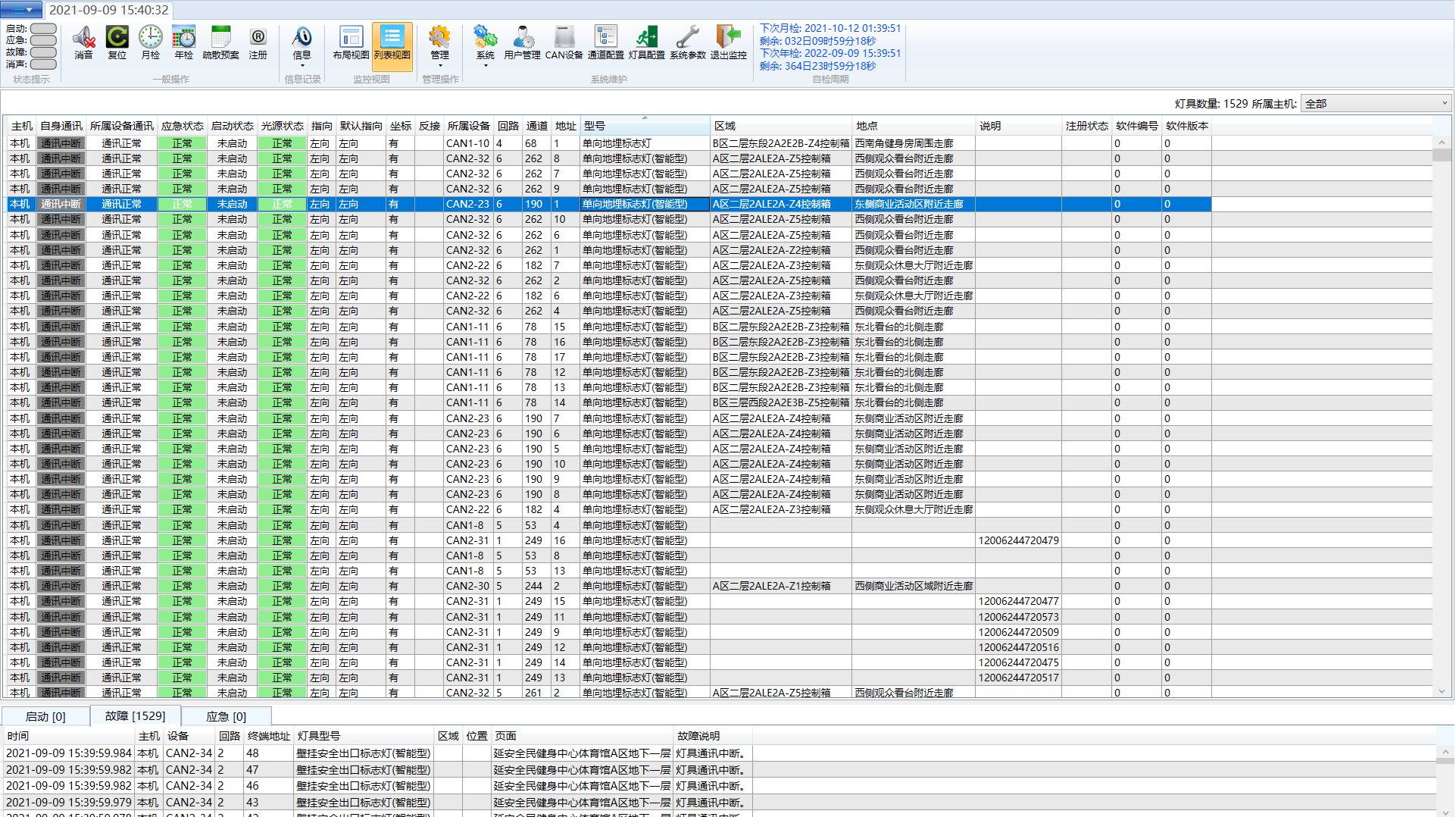

2.4.2灯具配置界面
可以查看所有灯具状态与数量。

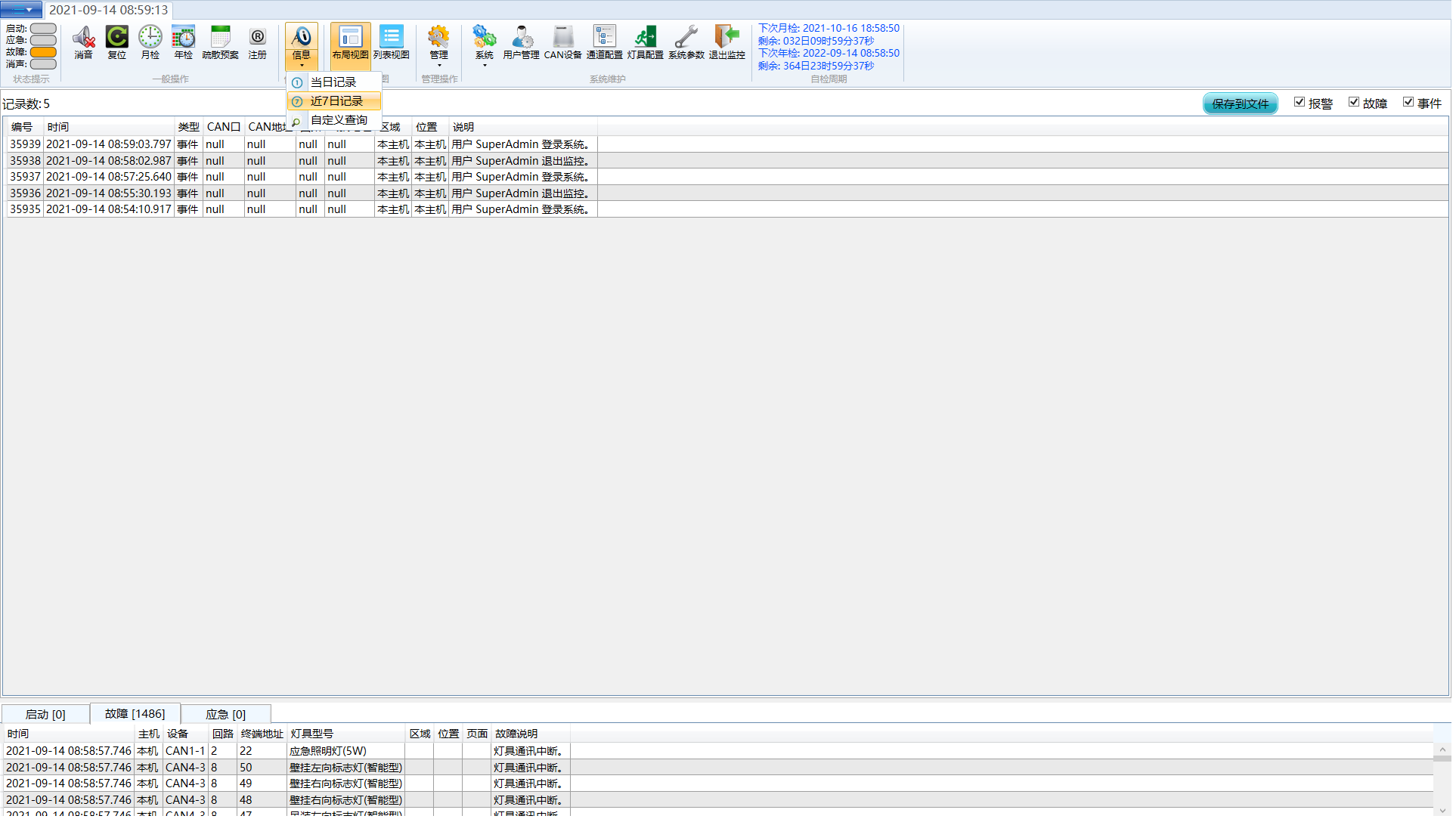

2.4.3信息界面
可查看历史操作、故障、事件信息、可按日期进行查询。
2.4.4权限管理界面
主要由应急启动、应急停止与手动火警组成，应急启动与停止用来测试设备应急功能是否正常，手动火警测试再具体着火点下系统的启动情况。
3.结束语
虽然该系统其有投资大、控制方式相对复杂的缺点，但该系统无论从电源设计还是从系统组织、灯其控制等环节的设计非常完善，而且与正常照明共用照明电源，较经济且设计和施工方便。同时比一艘以蓄电池、应急灯等作为应急电源的照明系统来说，其有带载量大、运行时间长、供电可靠的优点，可以保证装留重要负荷在应急状态下继续工作，保证人员安全，减少经济损失。
参考文献:
[1]孙方汉.进网作业电工通用培训教材[M，中国电力出版社2013
[2]刘光启，于立涛.电工手册:变压器卷[M.化学工业出版社2015.
[3]李军.吕丽辉.管爱辉.王尚峰.杨泽峰，应急照明系统在化工厂的典型应用[J]
[4]安科瑞企业微电网设计与应用手册2022.05版.
