综合管廊智能互联运营及配电监控系统研究

分类: 其他 浏览量: 留言数: 54717

1引言

近年来,地下综合管廊已成为建设现代绿色城智慧城的重要环节。在综合管廊运营过程中,由于管廊位于地下呈封闭性,不确定因素较多,受工程地质和水文条件影响较大,且内部管线种类多、密度较高、口部设计复杂、维修费用高等,传统的人工运营管理常出现安全隐患多、检修不及时等问题,因此借BIM、物联网等信息化技术构建城市地下综合管廊智能互联运营监控系统,对实现管廊运营安全智能预警,及时排除运营风险,提升运营管理效率意义重大。目前BIM、物联网、机器人等技术应用到管廊运维阶段的研究已较多,但管廊整体的智能互联运营体系架构还不完善。如何将管理与环境、设备、产品等通过互联网数据互联,使彼此能够互相感知,实现智能化运营管理体系已十分迫切。所以构建管廊智能互联运营管理体系架构,对实现管廊智能化运营管理有着重要促进作用。

2城市地下综合管廊运营监控系统的需求分析

为实现综合管廊运营过程中的信息融合与安全监控预警,需分析综合管廊建设安全监控系统的需求。

1)服务对象。根据管廊运营单位管理需求,建立智能监控系统,实现状态监控、事故预防与控制优化等。

2)功能要求。综合管廊智能互联监控系统应以信息系统为核心,通过传感器采集管廊运营数据,并通过互联网的运程操作、计算及通信等,将数字化信息与管廊环境、设备、安全等运营实体关联,实现传感器、智能控制面板、通信系统和终端接收系统的互联互通*终达到管廊自我感知、自我诊断、自我控制及自我优化的智能化运营管理体系,更好地服务于运营单位。

3)数据需求。为确保监控状态的及时、准确、有效,须在廊体内部安装不同功能的传感器进行数据的收集,并能及时传送到监控系统进行分析、预警,从而实现动态智能监测。数据主要包括基础数据和监控数据,前者为管廊内部的结构、设备、管线等基础数据,后者为廊体内设置的各传感器所监测、采集、分析的数据。

4)非功能性需求。在管廊运营阶段,系统在信息搜集、分析、处理,安全隐患排查及风险预警执行过程中,硬件和软件应保证在运行过程中抵抗异常情况的干扰及保证系统正常工作的可靠性能力。为此,系统应具有可扩展性和二次开发性,保证先进性和持续性,以及良好的接口以保证系统数据不丢失从而维持正常的运作。此外,系统中信息编码、采集、信息通信要具备一致性,设计规范应完整、标准,保证输出成果能与其他系统相兼容或不同数据格式的转换,实现系统间的数据共享。

3地下综合管廊智能互联监控系统架构设计

智慧管廊智能互联监控系统采用分层设计、统一架构、标准协议、协同管理的整体技术构架。系统包括:

1)感知层:通过传感器采集整个管廊气体、温湿度、水位、电力、通信数据,实现对整个管廊运行状态的感知,通过风机、水泵、配电、照明、消防实现整个管廊的安全运行。

2)接入层:提供统一的设备接入服务,提供多种通信终端产品及接入方案,采用统一的数据采集及控制接口模型,支持各种工业通信协议,可实现对各类环境传感器和通风、配电、燃气及排水设备的快速接入。

3)传输层:采用有线及无线通信网络,分布式消息中间件,实现安全可靠的双向数据交互,确保各类感知数据的实时采集以及远程控制命令实时到达和执行,并能连接大数据服务平台。

4)数据层:由消息中间件、数据缓存服务、数据分析服务、实时数据流服务NoSQL数据库平台,依托数据库集群、云计算及大数据技术,构建智慧管廊大数据处理系统。提供从终端到头端、从设备到业务、从数据到运营决策的全业务、全数据、全覆盖的整体解决方案。

5)展示层:依GISGPSBIM技术、三维展示技术、虚拟显示技术以及移动互联网技术为智慧管廊运营单位提供多方位的应用服务,实现环境及设备监控、安全防范管理、运行维护管理以及数据统计及效能分析。

4地下综合管廊运营监控系统功能结构

依据设计原则,通过调研管理现状,了解亟待解决的问题,提出综合管廊智慧运维监管系统应包含四个子系统:环境与设备监控系统、安全监控系统、通信系统以及智慧管廊综合监控平台。该系统要实现的功能模块,如1所示。

4.1环境与设备监控系统

1)环境监测

环境监控功能需实现对综合管廊全域环境参数实施全程监控,将实时监控信息通过数据采集装置及时传输综合监控平台,便于管理人员及时发现现场环境问题,排除环境异常及对警情的及时处理,保证管廊正常运行。监测的主要环境参数有:温度、湿度、水位、氧含量、硫化氢浓度、甲烷浓度。

2)设备监控

设备监控功能需实现对管廊的通风系统设备、排水系统设备、供电系统设备、照明系统设备以及配套的采集、控制设备状态监控;实现对故障设备的实时警告。同时根据运行要求对这些设备的运行发出相应的指令进行动态调整,如防火分区内照明开关的分合控制等。

3)报警管理

管廊内出现异常情况时,报警并自动进行异常处理。报警管理功能要求阈值设置,PLCProgrammableLogic Controller)通讯,将不同类型报警阈值写PLC中,并实时显示当前报警,当发生报警时,自动弹出报警界面,显示报警位置、报警设备、报警原因、报警时间、实时曲线、当前采取的措施等。同时系统应发出报警声提示用户,并在界面上循环滚动报警信息。当有多个报警同时发生时,可切换查看各报警的详细信息。此外,报警应有延时性,即当采集值持续超出阈值一定时间后,比2s,才认为是有效报警,避免仅瞬间超阈值而造成频繁报警。

4)联动功能

为了提高运营效率,综合监控系统应汇集各设备系统的信息,实现信息互通和联动,保证对管廊运营安全快速及时做出反应,缩短安全救援时间、减少安全事故损失。例如检修管理功能,可在检修情况下,通过迅速启动环境与设备监控系统通风模式进入检修状态。

4.2安全监控系统

安全监控系统由视频监控系统、入侵报警系统、出入口门禁系统、电子巡查系统等组成。

1)视频监控系统

该系统可为运营管理人员提供监控区域图像、视频等视觉信息,并与视频联动报警功能相配合,对管廊安全运营辅助管理。视频监控系统由摄像机、视频管理服务器、磁盘阵列、监控运维中心软件视频管理模块等组成。系统采用网络信号传输方式,共用主干网络,实现统一的视频信号存储、显示和远程调用等功能。

2)入侵报警系统

入侵报警系统主要由红外双鉴探测器、声光报警器、入侵报警控制服务器和智慧管理平台入侵报警系统等部分组成。红外双鉴探测器是将两种探测技术结合触发报警,可降低单种探测技术对射系统的误报率。其在通风口、人员出入口等易于从外部入侵的位置设置,通过硬线接入就近分区控制系统,信号通过主干网络上传监控平台。当有外部人员进入时,综合监控平台上将显示有入侵的相应区间位置图像闪烁,并产生报警信号,同时调取附近摄像机画面到平台显示。

3)出入口门禁系统

管廊出入口门禁控制系统是建设一个以中央管理系统为中心,以智IC卡为载体,以进出权限为基础,连接并实时对管廊重要风险区域的安全管控。通ACU将数据实时传送到位于控制中心的安保工作站,安保工作站显示相应区间视频画面,并产生语音报警。

4)电子巡检系统

电子巡检系统主要通过管廊内部设置的无线传感器等设备进行系统数据信息的采集,并通过无线网络或局域网等传输到系统数据库进行数据的编码、分析与管理,并与环境、设备等业务管理系统互联*后将系统信息、业务统计分析结果等发布和显示在综合监控平台。

4.3通信系统

通信系统由有线传输网络系统、固定语音通信系统、无线对讲系统等组成。

1)有线传输网络系统:是综合管廊现场控制单元PLC系统)、网络摄像头、门禁系统等与监控平台间的快速、安全、可靠的数据通道。

2)固定语音通信系统:由光纤电话主机、电话分机、监控中心光纤电话系统服务器等部分组成。为管理人员提供实时语音通信功能,同时可兼做消防电话。

3)无线对讲系统:在管廊控制室建立,通过数字常规信道机、光近端机将信号送入管廊内,在管廊内相应位置放置光纤远端机,输出信号通过漏泄同轴电缆进行覆盖。实现监控中心与无线对讲机的通信,手持终端可在管廊内,亦可在综合管廊监控平台附近通信。

4.4智慧管廊综合监控平台

综合监控平台是整个管廊智能运营管理的中心,能提供各分子系统的信息互通和共享,为管廊智能化管理提供软件后台,并能在各种情况下准确、可靠、迅捷地做出反应,及时处理,为对外系统联接提供通信平台,以达到实时监控的目的。所以管廊综合监控平台应包含监测显示、控制、优化的功能。

1)监测显示。通过设置在管廊内部的各种传感器进行数据搜集与分析,对运营环境、设备、安全等各方面进行监测,并将监测数据与设定的标准、变化率等范围偏差以及管廊运营状态显示在监控平台上。如出现运营异常,系统会自动报警并做出应急措施。

2)智能控制。在监控系统内植入命令和算法,可以让系统对综合管廊内部运营环境、设备及其他条件的特定变化做出反应,从而进行远程智能控制。

3)系统优化。对系统管廊内的报警数据或历史记录进行分析、归类,并通过训练深度学习神经网络,实现异常情况智能预警功能,从而大幅提高管廊的使用性能。

5 AcrelEMS-UT综合管廊能效管理平台

5.1平台概述

AcrelEMS-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监测于一体,为建立可靠、安全、高效的综合管廊管理体系提供数据支持,从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计,解决了综合管廊在管理过程中存在内部干扰性强、使用单位多及协调复杂的根本问题,大大提高了系统运行的可靠性和可管理性,提升了管廊基础设施、环境和设备的使用和恢复效率。

5.2平台组成

安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台,它集成10KV/O.4KV变电站电力监控系统、变电所环境监控系统、智能马达监控系统、电气火灾监控系统、消防设备电源系统、防火门监控系统、智能照明系统、消防应急照明和疏散指示系统。用户可通过浏览器、手APP获取数据,通过一个平台即可全局、整体的对管廊用电和用电安全进行进行集中监控、统一管理、统一调度,同时满足管廊用电可靠、安全、稳定、高效、有序的要求。

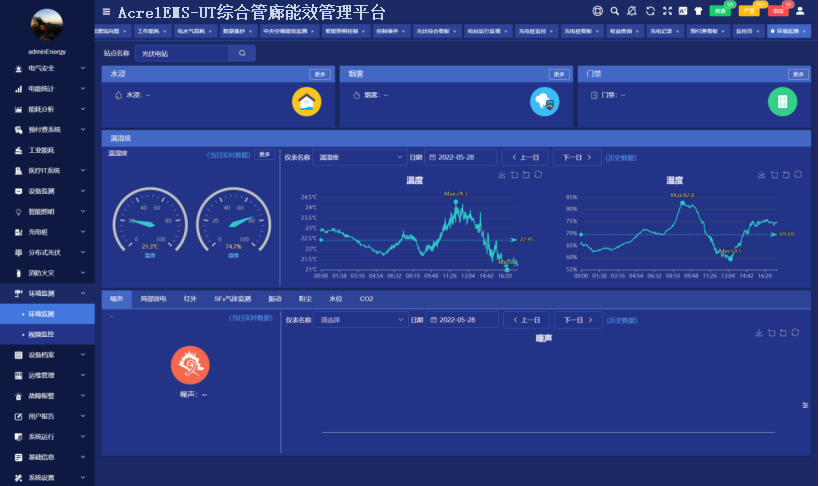

5.3平台拓扑img1

5.4平台子系统

5.4.1电力监控

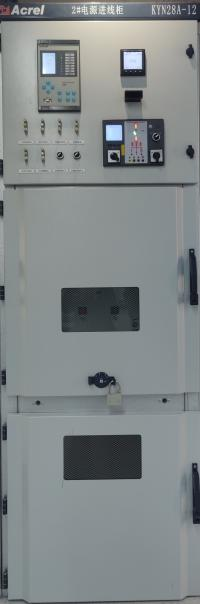

电力监控主要针10/0.4kV地面或地下变电所,对变电所高压回路配置微机保护装置及多功能仪表进行保护和监控,0.4kV出线配置多功能计量仪表,用于测控出线回路电气参数和用能情况,可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜ATS/STSUPS,包括遥控、遥信、遥测、遥调、事故报警及记录等。


5.4.2环境监测

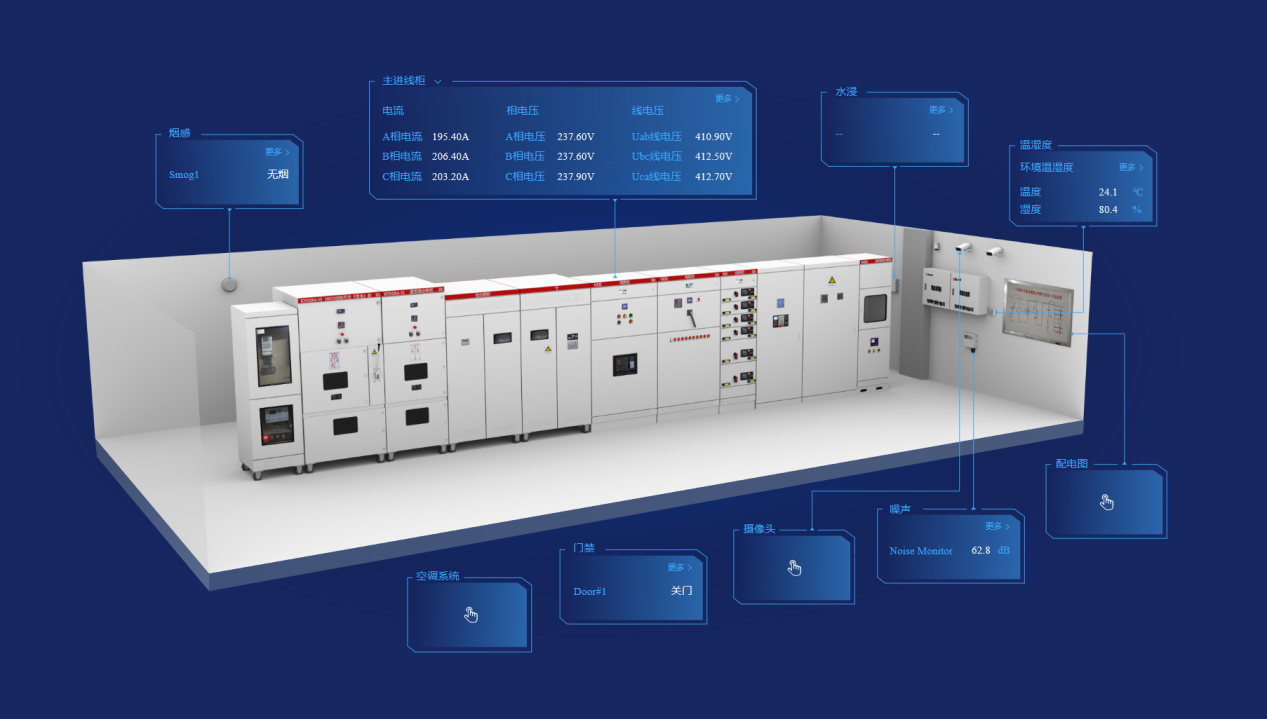

环境监测包括温湿度、烟感温感、积水浸水、可燃气体浓度、门禁、视频、空调、消防数据的采集、展示和预警,同时也可接入管廊舱室内的水泵和通风排烟风机等设备集成的第三方系统完成管廊环境综合监控。


5.4.3电气安全

AcrelEMS-UT能效管理系统针对配电系统的电气安全隐患配置相应的电气火灾传感器、温度传感器,消防设备电源传感器、防火门状态传感器,接入消防疏散照明以及指示灯具的状态实时显示,并且UPS的蓄电池温度、内阻进行实时监视,发生异常时通过声光、短信APP及时预警。


5.5相关平台部署硬件选型清单

5.5.1电力监控及配电室环境监控系统

应用场合10KV

产品

型号

功能


10KV/馈线


AM6-L

相间电流速断保护,相间电流速断保护(可带低压闭锁),相间过电流保护(可带低压闭锁),两段式零序过流保护,反时限相间过流保护(可带低压闭锁),零序反时限过流保护,过负荷保护,控制回路异常告警。

10/0.4KV变压器

AML-S

分合闸位置、手车工/试验位置、接地刀闸位置、硬点信(保护跳闸、装置告警、控制回路断线装置异常、未储能、事故总)、报(过流、过负荷、超温报警、过温报警、装置告警PT断线CT断线、对时异常)、遥开关、故障波形分(故障录波、故障波形、故障记录跳闸、故障电流电)等。

智能操控装置


ASD500

一次回路动态模拟图、弹簧储能指示、高压带电显示及闭锁、验电、核相、自动温湿度控制及显示(标配一路强制加热)、远/就地旋钮、分合闸旋钮、储能旋钮、人体感应、柜内照明控制RS485接口、高压柜内电气接点无线测温。

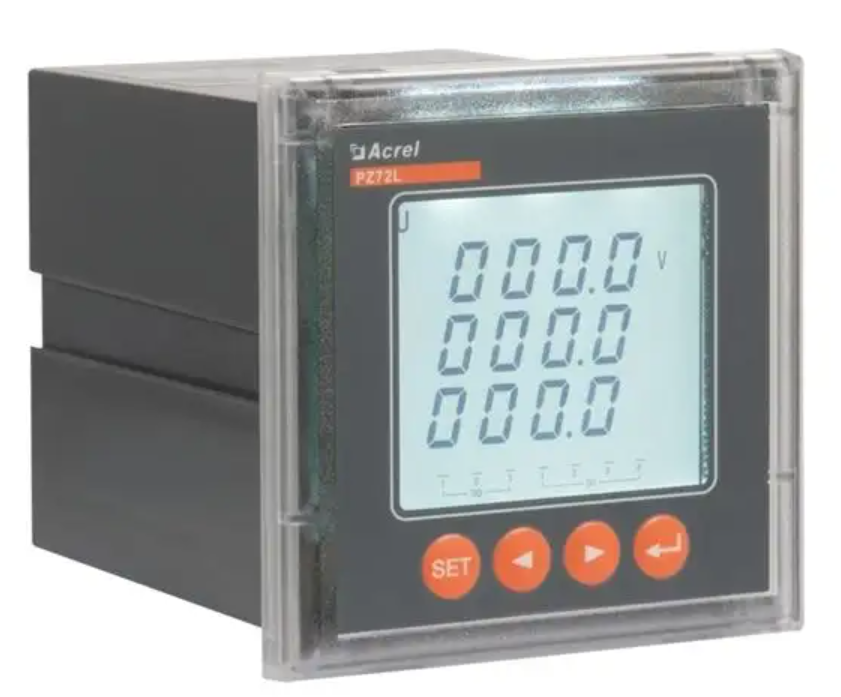

10KV计量


PZ72L-

E4/UT

该仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。RS-485通讯接口,采Modbus;也可将电量信号转换成标准的直流模拟信号输;或带开关量输/输出,继电器报警输出等功能。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

应用场合0.4KV

产品

型号

功能

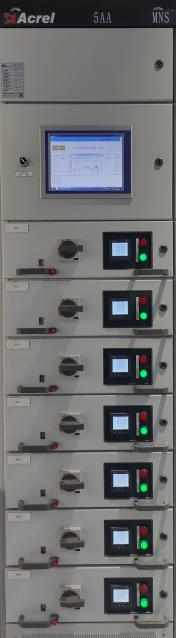

0.4KV/出线


PZ72L-

E4/UT

该仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。RS-485通讯接口,采Modbus;也可将电量信号转换成标准的直流模拟信号输;或带开关量输/输出,继电器报警输出等功能。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

无功补偿


ARC

IUHzcosΦ,具备过电压保护、欠流锁定、电网谐波过大保护功,可控制电容器的投切RS485/Modbus协议

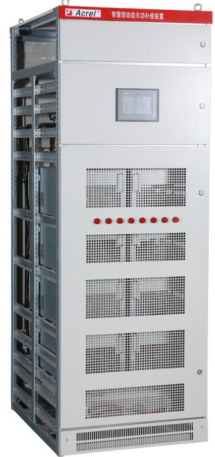

ANSVC

ANSVC低压无功功率补偿装置并联在整个供电系统中,能根据电网中负载功率因数的变化通过控制器控制电力电容器投切进行补,无功功率补偿装置采用散件组成方案,主要以电容电抗、投切开关、控制器等组成。


ANSVG

补偿方:线性补偿,全响应时<5ms,瞬时响应时100us;补偿效:0.99,可补偿容性无功和感性无功,滤5791113次以内的谐;自身损:2%,效:>98%;监控以及显示具备远程通讯接口,可以通PC机实时监;具有人性化的人机交互界面,可通过该界面看到系统和本体的实时电能质量信息,操作简单,可以远控,也可以本;标准模块化设计,缩短交付周期,同时提高了使用的可靠性和可维护性。

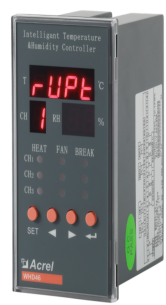

温湿度控制器


WHD72-

11/UT

智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

智能网关


Anet系列

8RS4852kV隔离2个以太网接口,支Modbus RTUIEC-60870-5-101/103/ 104CJ/T188DL/T645等通讯协议设备的接入,支Modbus RTUModbus TCPIEC-60870-5 -104等上传协议、支持多中心不同数据服务要求,支持断点续传,装置电:220V AC/DC

应用场合(配电室)

产品

型号

功能

环境监测

温湿度


/

用于配电房温度和湿度。工作电源AC/DC 85265V工作温度-40.099.9工作湿度0%RH99%RH

烟雾


/

光电式烟雾传;电源正极DC 12V+12V,继电器输出:常开触点

水侵


/

接触式水浸传感器,监测变电所、电缆沟、控制室等场所积水情况,工作电源DC 10-30V工作温度-20~+60工作湿度0%RH~80%RH响应时间1s继电器输出:常开触点

局方检测


/

监测变压器、开关、开关柜的局部放电

门禁


/

常开型;感应距离30-50mm材质:锌合金,银灰色电干接点输出

摄像机


/

视频监控

开关量模块


ARTU-KJ8

8路开关量输,8路继电器输出

智能网关


ANet-2E4SM

4RS485串口,光耦隔离2路以太网接口,支ModbusRtuModbusTCPDL/T645-1997DL/T645-2007CJT188-2004OPC UAModbusTCP(主、从)104(主、从)、建筑能耗SNMPMQTT;(主模块)输入电源DC 12 V36 V。支4G扩展模块485扩展模,可扩16路。

5.5.2电气火灾监控系统

应用场合

产品

型号

功能

各变电所

0.4KV出线


ARCM200

系列

用于检TN-C-STN-S及局TT系统中的剩余电流、温度等电气参数,从而预防电气火灾的发生。

各舱室

末端配电箱


ARCM300

系列

用于检TN-C-STN-S及局TT系统中的剩余电流、温度等电气参数,从而预防电气火灾的发生。

区域

变电所

区域分机


Acrel-6000/B3

接收电气火灾监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,采485通讯

主变点所

监控中心

控制主机


Acrel-6000/B

接收电气火灾监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采485通讯。

配套附件

0.4kV电流

互感器


AKH-0.66

测量型互感器,采集交流电流信号。

5.5.3消防设备电源监控系统

应用场合

产品

型号

功能

消防设备电源电压监控


AFPM3-2AVM

监测两路三相交流电压,二总线通讯。

区域

变电所

区域分机


AFPM100/B3

接收消防设备电源监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。

主变点所

监控中心

控制主机


AFPM100/B1

接收消防设备电源监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。

5.5.4防火门监控系统

应用场合

产品

型号

功能

普通舱室

配电室

常开防火门


AFRD-CK(YT)-65

AFRD-CK(YT)-85

AFRD-CK(YT)-120

监测常开防火门的开闭状态。

常闭防火门


单扇AFRD-CB1(YT)

双扇AFRD-CB2(YT)

监测常闭防火门的开闭状态。

防爆舱室

/常闭

防火门


AFRD-MC

监测常开、常闭防火门的开闭状态。

监测模块


AFRD-CK/CB

AFRD-MC的状态信息同步传输至防火门监控主机。

区域

变电所

区域分机


AFRD100/B3

接收防火门监控模块和防火门一体式探测器的信号,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。

主变点所

监控中心

控制主机


AFRD100/B

接收防火门监控模块和防火门一体式探测器的信号以及各区域分机的实时数据,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。

5.5.5消防应急照明和疏散指示系统

应用场合

产品

型号

功能

各变电所和非防爆舱室

集中电源集中控制型消防应急标志灯具(高防护)


A-BLJC-1LROEII1W-A431H (单面安全出)

防护等级IP67

设备尺寸145*400*15

安装方式:壁挂


A-BLJC-1LROEII1W-A431H (单面疏散出)

防护等级IP67

设备尺寸145*400*15

安装方式:壁挂

集中电源集中控制型消防应急照明灯具(高防护)


A-ZFJC-E*W-A604T8单管式应急照明灯具

防护等级IP67

设备尺寸Φ26*L 400Φ26*L 600Φ26*L 1200

安装方式:吸顶、吊挂

设备功率3691215W


A-ZFJC-E*W-A603HC高防护应急照明灯具

防护等级IP67

设备尺寸Φ175*H 60

安装方式:吸顶、壁挂

设备功率3691215W


A-ZFJC-E*W-A603HE高防护应急照明灯具

防护等级IP67

设备尺寸198*98*55

安装方式:吸顶、壁挂

设备功率3691215W

消防应急灯具专用电源


A-D-0.3KVA-A200L

A-D-0.5KVA-A200L

A-D-0.75KVA-A200L

A-D-0.1KVA-A200L

防护等级IP65

设备尺寸500*400*200600*480*230

安装方式:壁挂

设备功率0.30.50.751KVA

回路数量8

防爆舱室

集中电源集中控制型消防应急防爆标志灯具


A-BLJC-1LROEI1W-A431EX(防爆单面出)

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸165*375*65

安装方式:壁挂


A-BLJC-1LROEI1W-A431EX(防爆单面左)

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸165*375*65

安装方式:壁挂

集中电源集中控制型消防应急防爆照明灯具


A-ZFJC-E*W-A630EX

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸256*243*78

安装方式:壁挂

设备功率3610W


A-ZFJC-E*W-A632EX

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸Φ135mm*H 168mm

安装方式:吊管安装

设备功率3691215W

消防应急灯具专用电()


A-D-0.3KVA-A200EX

A-D-0.5KVA-A200EX

A-D-1KVA-A200EX

防护等级IP43

设备尺寸904*702*2201354*702*220

安装方式:壁挂

设备功率0.30.51KVA

回路数量8

区域

变电所

区域分机


A-C-A100/B3

区域分机通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示安全的疏散路线。

中继器


CAN转光纤中继

CAN转光纤中继实现CAN总线传输转换至光纤传输延长通讯距离增加方案多样性。

主变电所

监控中心

监控主机


A-C-A100

监控主机通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示安全的疏散路线。

6结语

随着智慧城市的发展以及国家对城市基础设施建设的加大投入,地下综合管廊的建设力度将进一步加大。建立一套地下综合管廊智能互联运营监控系统,可为城市地下综合管廊提供更加及时、有效、智能的运营管理,这有助于提升智慧城市基础设施建设的数字化、智能化及信息化管理水平。

参考文1引言

近年来,地下综合管廊已成为建设现代绿色城智慧城的重要环节。在综合管廊运营过程中,由于管廊位于地下呈封闭性,不确定因素较多,受工程地质和水文条件影响较大,且内部管线种类多、密度较高、口部设计复杂、维修费用高等,传统的人工运营管理常出现安全隐患多、检修不及时等问题,因此借BIM、物联网等信息化技术构建城市地下综合管廊智能互联运营监控系统,对实现管廊运营安全智能预警,及时排除运营风险,提升运营管理效率意义重大。目前BIM、物联网、机器人等技术应用到管廊运维阶段的研究已较多,但管廊整体的智能互联运营体系架构还不完善。如何将管理与环境、设备、产品等通过互联网数据互联,使彼此能够互相感知,实现智能化运营管理体系已十分迫切。所以构建管廊智能互联运营管理体系架构,对实现管廊智能化运营管理有着重要促进作用。

2城市地下综合管廊运营监控系统的需求分析

为实现综合管廊运营过程中的信息融合与安全监控预警,需分析综合管廊建设安全监控系统的需求。

1)服务对象。根据管廊运营单位管理需求,建立智能监控系统,实现状态监控、事故预防与控制优化等。

2)功能要求。综合管廊智能互联监控系统应以信息系统为核心,通过传感器采集管廊运营数据,并通过互联网的运程操作、计算及通信等,将数字化信息与管廊环境、设备、安全等运营实体关联,实现传感器、智能控制面板、通信系统和终端接收系统的互联互通*终达到管廊自我感知、自我诊断、自我控制及自我优化的智能化运营管理体系,更好地服务于运营单位。

3)数据需求。为确保监控状态的及时、准确、有效,须在廊体内部安装不同功能的传感器进行数据的收集,并能及时传送到监控系统进行分析、预警,从而实现动态智能监测。数据主要包括基础数据和监控数据,前者为管廊内部的结构、设备、管线等基础数据,后者为廊体内设置的各传感器所监测、采集、分析的数据。

4)非功能性需求。在管廊运营阶段,系统在信息搜集、分析、处理,安全隐患排查及风险预警执行过程中,硬件和软件应保证在运行过程中抵抗异常情况的干扰及保证系统正常工作的可靠性能力。为此,系统应具有可扩展性和二次开发性,保证先进性和持续性,以及良好的接口以保证系统数据不丢失从而维持正常的运作。此外,系统中信息编码、采集、信息通信要具备一致性,设计规范应完整、标准,保证输出成果能与其他系统相兼容或不同数据格式的转换,实现系统间的数据共享。

3地下综合管廊智能互联监控系统架构设计

智慧管廊智能互联监控系统采用分层设计、统一架构、标准协议、协同管理的整体技术构架。系统包括:

1)感知层:通过传感器采集整个管廊气体、温湿度、水位、电力、通信数据,实现对整个管廊运行状态的感知,通过风机、水泵、配电、照明、消防实现整个管廊的安全运行。

2)接入层:提供统一的设备接入服务,提供多种通信终端产品及接入方案,采用统一的数据采集及控制接口模型,支持各种工业通信协议,可实现对各类环境传感器和通风、配电、燃气及排水设备的快速接入。

3)传输层:采用有线及无线通信网络,分布式消息中间件,实现安全可靠的双向数据交互,确保各类感知数据的实时采集以及远程控制命令实时到达和执行,并能连接大数据服务平台。

4)数据层:由消息中间件、数据缓存服务、数据分析服务、实时数据流服务NoSQL数据库平台,依托数据库集群、云计算及大数据技术,构建智慧管廊大数据处理系统。提供从终端到头端、从设备到业务、从数据到运营决策的全业务、全数据、全覆盖的整体解决方案。

5)展示层:依GISGPSBIM技术、三维展示技术、虚拟显示技术以及移动互联网技术为智慧管廊运营单位提供多方位的应用服务,实现环境及设备监控、安全防范管理、运行维护管理以及数据统计及效能分析。

4地下综合管廊运营监控系统功能结构

依据设计原则,通过调研管理现状,了解亟待解决的问题,提出综合管廊智慧运维监管系统应包含四个子系统:环境与设备监控系统、安全监控系统、通信系统以及智慧管廊综合监控平台。该系统要实现的功能模块,如1所示。

4.1环境与设备监控系统

1)环境监测

环境监控功能需实现对综合管廊全域环境参数实施全程监控,将实时监控信息通过数据采集装置及时传输综合监控平台,便于管理人员及时发现现场环境问题,排除环境异常及对警情的及时处理,保证管廊正常运行。监测的主要环境参数有:温度、湿度、水位、氧含量、硫化氢浓度、甲烷浓度。

2)设备监控

设备监控功能需实现对管廊的通风系统设备、排水系统设备、供电系统设备、照明系统设备以及配套的采集、控制设备状态监控;实现对故障设备的实时警告。同时根据运行要求对这些设备的运行发出相应的指令进行动态调整,如防火分区内照明开关的分合控制等。

3)报警管理

管廊内出现异常情况时,报警并自动进行异常处理。报警管理功能要求阈值设置,PLCProgrammableLogic Controller)通讯,将不同类型报警阈值写PLC中,并实时显示当前报警,当发生报警时,自动弹出报警界面,显示报警位置、报警设备、报警原因、报警时间、实时曲线、当前采取的措施等。同时系统应发出报警声提示用户,并在界面上循环滚动报警信息。当有多个报警同时发生时,可切换查看各报警的详细信息。此外,报警应有延时性,即当采集值持续超出阈值一定时间后,比2s,才认为是有效报警,避免仅瞬间超阈值而造成频繁报警。

4)联动功能

为了提高运营效率,综合监控系统应汇集各设备系统的信息,实现信息互通和联动,保证对管廊运营安全快速及时做出反应,缩短安全救援时间、减少安全事故损失。例如检修管理功能,可在检修情况下,通过迅速启动环境与设备监控系统通风模式进入检修状态。

4.2安全监控系统

安全监控系统由视频监控系统、入侵报警系统、出入口门禁系统、电子巡查系统等组成。

1)视频监控系统

该系统可为运营管理人员提供监控区域图像、视频等视觉信息,并与视频联动报警功能相配合,对管廊安全运营辅助管理。视频监控系统由摄像机、视频管理服务器、磁盘阵列、监控运维中心软件视频管理模块等组成。系统采用网络信号传输方式,共用主干网络,实现统一的视频信号存储、显示和远程调用等功能。

2)入侵报警系统

入侵报警系统主要由红外双鉴探测器、声光报警器、入侵报警控制服务器和智慧管理平台入侵报警系统等部分组成。红外双鉴探测器是将两种探测技术结合触发报警,可降低单种探测技术对射系统的误报率。其在通风口、人员出入口等易于从外部入侵的位置设置,通过硬线接入就近分区控制系统,信号通过主干网络上传监控平台。当有外部人员进入时,综合监控平台上将显示有入侵的相应区间位置图像闪烁,并产生报警信号,同时调取附近摄像机画面到平台显示。

3)出入口门禁系统

管廊出入口门禁控制系统是建设一个以中央管理系统为中心,以智IC卡为载体,以进出权限为基础,连接并实时对管廊重要风险区域的安全管控。通ACU将数据实时传送到位于控制中心的安保工作站,安保工作站显示相应区间视频画面,并产生语音报警。

4)电子巡检系统

电子巡检系统主要通过管廊内部设置的无线传感器等设备进行系统数据信息的采集,并通过无线网络或局域网等传输到系统数据库进行数据的编码、分析与管理,并与环境、设备等业务管理系统互联*后将系统信息、业务统计分析结果等发布和显示在综合监控平台。

4.3通信系统

通信系统由有线传输网络系统、固定语音通信系统、无线对讲系统等组成。

1)有线传输网络系统:是综合管廊现场控制单元PLC系统)、网络摄像头、门禁系统等与监控平台间的快速、安全、可靠的数据通道。

2)固定语音通信系统:由光纤电话主机、电话分机、监控中心光纤电话系统服务器等部分组成。为管理人员提供实时语音通信功能,同时可兼做消防电话。

3)无线对讲系统:在管廊控制室建立,通过数字常规信道机、光近端机将信号送入管廊内,在管廊内相应位置放置光纤远端机,输出信号通过漏泄同轴电缆进行覆盖。实现监控中心与无线对讲机的通信,手持终端可在管廊内,亦可在综合管廊监控平台附近通信。

4.4智慧管廊综合监控平台

综合监控平台是整个管廊智能运营管理的中心,能提供各分子系统的信息互通和共享,为管廊智能化管理提供软件后台,并能在各种情况下准确、可靠、迅捷地做出反应,及时处理,为对外系统联接提供通信平台,以达到实时监控的目的。所以管廊综合监控平台应包含监测显示、控制、优化的功能。

1)监测显示。通过设置在管廊内部的各种传感器进行数据搜集与分析,对运营环境、设备、安全等各方面进行监测,并将监测数据与设定的标准、变化率等范围偏差以及管廊运营状态显示在监控平台上。如出现运营异常,系统会自动报警并做出应急措施。

2)智能控制。在监控系统内植入命令和算法,可以让系统对综合管廊内部运营环境、设备及其他条件的特定变化做出反应,从而进行远程智能控制。

3)系统优化。对系统管廊内的报警数据或历史记录进行分析、归类,并通过训练深度学习神经网络,实现异常情况智能预警功能,从而大幅提高管廊的使用性能。

5 AcrelEMS-UT综合管廊能效管理平台

5.1平台概述

AcrelEMS-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监测于一体,为建立可靠、安全、高效的综合管廊管理体系提供数据支持,从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计,解决了综合管廊在管理过程中存在内部干扰性强、使用单位多及协调复杂的根本问题,大大提高了系统运行的可靠性和可管理性,提升了管廊基础设施、环境和设备的使用和恢复效率。

5.2平台组成

安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台,它集成10KV/O.4KV变电站电力监控系统、变电所环境监控系统、智能马达监控系统、电气火灾监控系统、消防设备电源系统、防火门监控系统、智能照明系统、消防应急照明和疏散指示系统。用户可通过浏览器、手APP获取数据,通过一个平台即可全局、整体的对管廊用电和用电安全进行进行集中监控、统一管理、统一调度,同时满足管廊用电可靠、安全、稳定、高效、有序的要求。

5.3平台拓扑img52

5.4平台子系统

5.4.1电力监控

电力监控主要针10/0.4kV地面或地下变电所,对变电所高压回路配置微机保护装置及多功能仪表进行保护和监控,0.4kV出线配置多功能计量仪表,用于测控出线回路电气参数和用能情况,可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜ATS/STSUPS,包括遥控、遥信、遥测、遥调、事故报警及记录等。


5.4.2环境监测

环境监测包括温湿度、烟感温感、积水浸水、可燃气体浓度、门禁、视频、空调、消防数据的采集、展示和预警,同时也可接入管廊舱室内的水泵和通风排烟风机等设备集成的第三方系统完成管廊环境综合监控。


5.4.3电气安全

AcrelEMS-UT能效管理系统针对配电系统的电气安全隐患配置相应的电气火灾传感器、温度传感器,消防设备电源传感器、防火门状态传感器,接入消防疏散照明以及指示灯具的状态实时显示,并且UPS的蓄电池温度、内阻进行实时监视,发生异常时通过声光、短信APP及时预警。


5.5相关平台部署硬件选型清单

5.5.1电力监控及配电室环境监控系统

应用场合10KV

产品

型号

功能


10KV/馈线


AM6-L

相间电流速断保护,相间电流速断保护(可带低压闭锁),相间过电流保护(可带低压闭锁),两段式零序过流保护,反时限相间过流保护(可带低压闭锁),零序反时限过流保护,过负荷保护,控制回路异常告警。

10/0.4KV变压器

AML-S

分合闸位置、手车工/试验位置、接地刀闸位置、硬点信(保护跳闸、装置告警、控制回路断线装置异常、未储能、事故总)、报(过流、过负荷、超温报警、过温报警、装置告警PT断线CT断线、对时异常)、遥开关、故障波形分(故障录波、故障波形、故障记录跳闸、故障电流电)等。

智能操控装置


ASD500

一次回路动态模拟图、弹簧储能指示、高压带电显示及闭锁、验电、核相、自动温湿度控制及显示(标配一路强制加热)、远/就地旋钮、分合闸旋钮、储能旋钮、人体感应、柜内照明控制RS485接口、高压柜内电气接点无线测温。

10KV计量


PZ72L-

E4/UT

该仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。RS-485通讯接口,采Modbus;也可将电量信号转换成标准的直流模拟信号输;或带开关量输/输出,继电器报警输出等功能。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

应用场合0.4KV

产品

型号

功能


0.4KV/出线


PZ72L-

E4/UT

该仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。RS-485通讯接口,采Modbus;也可将电量信号转换成标准的直流模拟信号输;或带开关量输/输出,继电器报警输出等功能。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

无功补偿


ARC

IUHzcosΦ,具备过电压保护、欠流锁定、电网谐波过大保护功,可控制电容器的投切RS485/Modbus协议


ANSVC

ANSVC低压无功功率补偿装置并联在整个供电系统中,能根据电网中负载功率因数的变化通过控制器控制电力电容器投切进行补,无功功率补偿装置采用散件组成方案,主要以电容电抗、投切开关、控制器等组成。


ANSVG

补偿方:线性补偿,全响应时<5ms,瞬时响应时100us;补偿效:0.99,可补偿容性无功和感性无功,滤5791113次以内的谐;自身损:2%,效:>98%;监控以及显示具备远程通讯接口,可以通PC机实时监;具有人性化的人机交互界面,可通过该界面看到系统和本体的实时电能质量信息,操作简单,可以远控,也可以本;标准模块化设计,缩短交付周期,同时提高了使用的可靠性和可维护性。

温湿度控制器


WHD72-

11/UT

智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。具有许昌开普研究院有限公司、国家继电保护及自动化设备质量监督检验中心检测合格的型式检验报告证书和电磁兼容检验证书,产品防护等级均达IP65,符合管廊综合监控系统中对相关产品功能、防护等级及电磁兼容的要求。

智能网关


Anet系列

8RS4852kV隔离2个以太网接口,支Modbus RTUIEC-60870-5-101/103/ 104CJ/T188DL/T645等通讯协议设备的接入,支Modbus RTUModbus TCPIEC-60870-5 -104等上传协议、支持多中心不同数据服务要求,支持断点续传,装置电:220V AC/DC

应用场合(配电室)

产品

型号

功能

环境监测

温湿度


/

用于配电房温度和湿度。工作电源AC/DC 85265V工作温度-40.099.9工作湿度0%RH99%RH

烟雾


/

光电式烟雾传;电源正极DC 12V+12V,继电器输出:常开触点

水侵


/

接触式水浸传感器,监测变电所、电缆沟、控制室等场所积水情况,工作电源DC 10-30V工作温度-20~+60工作湿度0%RH~80%RH响应时间1s继电器输出:常开触点

局方检测


/

监测变压器、开关、开关柜的局部放电

门禁


/

常开型;感应距离30-50mm材质:锌合金,银灰色电干接点输出

摄像机


/

视频监控

开关量模块


ARTU-KJ8

8路开关量输,8路继电器输出

智能网关


ANet-2E4SM

4RS485串口,光耦隔离2路以太网接口,支ModbusRtuModbusTCPDL/T645-1997DL/T645-2007CJT188-2004OPC UAModbusTCP(主、从)104(主、从)、建筑能耗SNMPMQTT;(主模块)输入电源DC 12 V36 V。支4G扩展模块485扩展模,可扩16路。

5.5.2电气火灾监控系统

应用场合

产品

型号

功能

各变电所

0.4KV出线


ARCM200

系列

用于检TN-C-STN-S及局TT系统中的剩余电流、温度等电气参数,从而预防电气火灾的发生。

各舱室

末端配电箱


ARCM300

系列

用于检TN-C-STN-S及局TT系统中的剩余电流、温度等电气参数,从而预防电气火灾的发生。

区域

变电所

区域分机


Acrel-6000/B3

接收电气火灾监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,采485通讯

主变点所

监控中心

控制主机


Acrel-6000/B

接收电气火灾监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采485通讯。

配套附件

0.4kV电流

互感器


AKH-0.66

测量型互感器,采集交流电流信号。

5.5.3消防设备电源监控系统

应用场合

产品

型号

功能

消防设备电源电压监控


AFPM3-2AVM

监测两路三相交流电压,二总线通讯。

区域

变电所

区域分机


AFPM100/B3

接收消防设备电源监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。

主变点所

监控中心

控制主机


AFPM100/B1

接收消防设备电源监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。

5.5.4防火门监控系统

应用场合

产品

型号

功能

普通舱室

配电室

常开防火门


AFRD-CK(YT)-65

AFRD-CK(YT)-85

AFRD-CK(YT)-120

监测常开防火门的开闭状态。

常闭防火门


单扇AFRD-CB1(YT)

双扇AFRD-CB2(YT)

监测常闭防火门的开闭状态。

防爆舱室

/常闭

防火门


AFRD-MC

监测常开、常闭防火门的开闭状态。

监测模块


AFRD-CK/CB

AFRD-MC的状态信息同步传输至防火门监控主机。

区域

变电所

区域分机


AFRD100/B3

接收防火门监控模块和防火门一体式探测器的信号,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。

主变点所

监控中心

控制主机


AFRD100/B

接收防火门监控模块和防火门一体式探测器的信号以及各区域分机的实时数据,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。

5.5.5消防应急照明和疏散指示系统

应用场合

产品

型号

功能

各变电所和非防爆舱室

集中电源集中控制型消防应急标志灯具(高防护)


A-BLJC-1LROEII1W-A431H (单面安全出)

防护等级IP67

设备尺寸145*400*15

安装方式:壁挂


A-BLJC-1LROEII1W-A431H (单面疏散出)

防护等级IP67

设备尺寸145*400*15

安装方式:壁挂

集中电源集中控制型消防应急照明灯具(高防护)


A-ZFJC-E*W-A604T8单管式应急照明灯具

防护等级IP67

设备尺寸Φ26*L 400Φ26*L 600Φ26*L 1200

安装方式:吸顶、吊挂

设备功率3691215W


A-ZFJC-E*W-A603HC高防护应急照明灯具

防护等级IP67

设备尺寸Φ175*H 60

安装方式:吸顶、壁挂

设备功率3691215W


A-ZFJC-E*W-A603HE高防护应急照明灯具

防护等级IP67

设备尺寸198*98*55

安装方式:吸顶、壁挂

设备功率3691215W

消防应急灯具专用电源


A-D-0.3KVA-A200L

A-D-0.5KVA-A200L

A-D-0.75KVA-A200L

A-D-0.1KVA-A200L

防护等级IP65

设备尺寸500*400*200600*480*230

安装方式:壁挂

设备功率0.30.50.751KVA

回路数量8

防爆舱室

集中电源集中控制型消防应急防爆标志灯具


A-BLJC-1LROEI1W-A431EX(防爆单面出)

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸165*375*65

安装方式:壁挂


A-BLJC-1LROEI1W-A431EX(防爆单面左)

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸165*375*65

安装方式:壁挂

集中电源集中控制型消防应急防爆照明灯具


A-ZFJC-E*W-A630EX

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸256*243*78

安装方式:壁挂

设备功率3610W


A-ZFJC-E*W-A632EX

防护等级IP65

防爆等级Ex de IIC T6 Gb/Ex tD A21 IP66 T80

设备尺寸Φ135mm*H 168mm

安装方式:吊管安装

设备功率3691215W

消防应急灯具专用电()


A-D-0.3KVA-A200EX

A-D-0.5KVA-A200EX

A-D-1KVA-A200EX

防护等级IP43

设备尺寸904*702*2201354*702*220

安装方式:壁挂

设备功率0.30.51KVA

回路数量8

区域

变电所

区域分机


A-C-A100/B3

区域分机通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示安全的疏散路线。

中继器


CAN转光纤中继

CAN转光纤中继实现CAN总线传输转换至光纤传输延长通讯距离增加方案多样性。

主变电所

监控中心

监控主机


A-C-A100

监控主机通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示安全的疏散路线。

6结语

随着智慧城市的发展以及国家对城市基础设施建设的加大投入,地下综合管廊的建设力度将进一步加大。建立一套地下综合管廊智能互联运营监控系统,可为城市地下综合管廊提供更加及时、有效、智能的运营管理,这有助于提升智慧城市基础设施建设的数字化、智能化及信息化管理水平。
