0引言
2017年,国务院办公厅下发了《建立现代医院管理制度的指导意见》。2018年,国家和行业信息化标准。《中华人民共和国节约能源法》规定,“公共机构应当厉行节约,杜绝浪费,带头使用节能产品、设备,提高能源利用效率”。对于医院来说,构建医院后勤智慧能源管理平台(以下简称“平台”),全面提升后勤能源智能化、精细化管理水平,进一步推进医院节能降耗工作,是符合现代化管理要求的必由之路。
1医院能源管理现状与问题
医院能源结构种类复杂、繁多,用能地点分散,用能设备庞杂,用能强度随时变化,医院的能源及资源消耗主要来自水、电、天然气、医用气体等方面,能源管理缺乏系统的管理、有效的节约措施等问题,在行为节能及能源精细化管理上存在较大难度。
1.1资源保障不足
能源管理工作需要一定的经济投入,如果缺乏先进的能源技术和设施、足够的人力资源,能源管理的有效性和效率就会受到限制,无法满足能源管理工作的需求。
1.1.1能源管理制度不完善
能源管理目标不明确,缺乏专门的节能管理机构、规定和标准,就会导致责任不明、工作混乱和效率低下。
1.1.2节能措施执行效率不高
缺乏系统性的监测和评估机制,导致节能措施执行不力,节能意识普及不够,对节能措施的认知不足,难以有效推动实施。
1.2缺少信息化支持节能管理
后勤信息化建设的滞后难以高效匹配前端医疗快速发展,特别是在能源供应结构、能耗设备使用以及用能综合监测等方面,信息孤岛难以打破。各种能源未能在统一平台下实现管理运营,数据难以集中,单位能耗无法核算。设备缺乏在线监视及维护计划,易形成安全隐患。
1.2.1缺乏医院在线监测计量
由于缺乏智能化运用,无法对能源死角监控,致使数据采集不全且无远传功能,无法准确掌握医院能耗的相关静态、动态数据。
1.2.2缺乏能耗数据分析
传统能源数据统计依赖于人工记入,不能及时统计、分类、分项计量。考核指标难以量化,更无法有效地发掘各个能耗设备的节能点,不利于医院成本核算及控制。
2建设思路与目标
某医药大学附属医院(以下简称“该院”)以绿色医院建设为目的,从硬件设备、软件平台两方面双管齐下搭建后勤智慧能源管理平台,对能源设备远程监控,突破节能“瓶颈”,使运维更加智能、及时、直观和高效。同时,加强后勤科学的节能管理机制建设,主动去发现能源使用规律、异常情况,为医院在资源规划和科学调度上打好基础,推进能源优化、能耗降低、能效提高,降低医院运营成本。
2.1平台建设思路
2.1.1硬件方面
实行物联网(internetofthings,IOT)技术运用,传感器和监测设备通过平台实时采集能源的使用情况和相关数据,例如电量、水量和气量的消耗情况,能源管理人员可以对采集到的数据进行处理和分析,借助自动化控制子系统和人工智能技术,物联网连接不同能源设备和子系统,实现对能源设备和能源子系统的智能控制和优化,实现能源的整合和协同效应。
2.1.2软件方面
一个完整的后勤智慧能源管理平台,需将各项子系统进行集成和管理,实现一体化管理,平台作为应用和运行的基础架构和架构链接,打通能源数据分析子系统,对传感器和监测设备收集的数据进行实时监测、分析和报告,以识别能源使用模式,发现潜在的节能机会,并进行预测和优化能源消耗。同时,联动自动化控制子系统,通过智能算法和控制策略,实现能源设备的自动化控制和优化,根据实时数据和设定目标,调整设备的工作状态、节能策略,提高能源利用效率。通过直观的可视化界面,展示能源数据和状态,以图表、报表等形式呈现,了解能源消耗情况和效果,评估能源利用率,方便作出决策和优化能源管理。
2.2平台建设目标
2.2.1能源监测与分析
通过传感器、监测设备等技术手段,实时采集水电气等能源消耗情况,实现对能源的实时监测和数据分析,包括能源消耗情况、效率分析、用能结构等,以便为决策提供依据,并发现能源消耗的问题和潜在的改进点。
2.2.2能源节约与环保减排
通过智能控制和优化,实现能源的节约和高效利用,减少能源浪费,提高能源利用效率,降低能源成本;通过能源管理平台,实时监测和控制能源子系统的运行,减少不必要的能源消耗。
2.2.3安全运行管理与维护
通过传感器和数据采集装置采集关键参数和运行数据,对能源设备和子系统的远程监控、故障诊断和维护管理,从高压到低压,末端用电负荷等设备,一图总览实时掌控供配电系统运行态势,保障供配电安全,提高设备的可靠性和运行效率。
2.2.4建立指标体系推进能源标准化
参考能源管理标准和指南,结合平台制定医院内部的能源管理标准,同时设立考核机制,定期评估能源管理绩效,对比实际数据与设定的指标,分析差距并采取改进措施,推动能源管理标准的有效实施。
3建设内容与主要功能
3.1平台建设内容
采用分层分布式网络结构,由现场感知层(能源计量终端)、网络层(通讯管理终端)和平台层(后勤智慧能源管理平台)3个部分组成。其中,感知层是连接于网络中用于水、电、气等参量采集测量的各类型传感器,各系列带通信功能的电力仪表、温湿度控制器、开关量监测模块以及水表、气表、冷热量表等,实现从表计和传感器获取读数向服务器传输原始数据;网络层是智能网关采集设备层,可进行协议转换和存储,将数据上传至平台,保证原始数据的完整性,修复数据错误/丢失;平台层主要包含应用服务器和数据服务器(各项
子系统),可在PC端和移动端实现应用,分析能耗数据提供节能诊断依据。
通过平台建设将各个子系统及业务数据互联互通,解决医院的核心数据不准确、无法共享等问题,同时为设备安全、节能降耗、成本核算及进一步信息化建设奠定基础。
3.1.1基础数据体系标准化
对医院现有的人员、空间、设备、业务、运行等信息,按统一标准转化成数字化的编码并存储于服务器上,再通过物联网技术结合各子系统,记录其互通数据状态,使得医院各类与后勤相关的信息形成数字资产。
3.1.2数据中心建设
在形成的数字资产和各后勤系统运用的基础上,建立数据中台和业务中台,以充分发挥不同数据指标的灵活应用价值。数据中台对所有数据进行转换、建模、分析。业务中台对医院后勤能源、安全、品质等管理业务进行数字流程线上再造。
3.1.3标准指标库建设
平台的价值体现于后勤各类指标的提升,建设一个标准的指标库是非常必要的,指标的数据可从数据国家三级公立医院绩效考核操作手册》《医院智慧管理分级评估标准体系》等政策文件的解读,医院智慧化建设指标分类为预算、成本、安全、节能降耗、服务、应急、绩效、培训考核8大类型。将各类指标分解至后勤全年规划,并按目标任务落实,从而整体提升后勤智慧运营质量与效率。
3.2平台主要功能
根据四川省卫生健康委《关于推进能耗监管体系建设实施方案》的通知要求,该院针对性设计监测点位,配备能耗远程监测点计量器具,实现分户计量、分区计量和主要用能设备计量,实现能源精细化管理,满足了GB/T29149—2012《公共机构能源资源计量器具配备和管理要求》的规定。目前已上线后勤智慧能源管理平台,有7大具体功能。
3.2.1功能覆盖无盲区
平台首要的功能是实现能源一体化系统集成,实时监测医院的能源使用情况,并通过物联网等技术进行联网,实时传输到数据中心,从而能够对能源的使用情况进行实时监测,清晰展示当日用电趋势、日/周/月/年能耗总览、能源占比、电能耗评价等所涉院区的各类能耗指标。
3.2.2数据溯源可定位
将智能电表覆盖到医院重点楼栋及楼层科室,实现水、电、气等各种能源在线采集监控,通过智能电表收集用电数据,并利用数据分析预测未来的能源需求,实现楼层科室用能监测及精准分摊,为科室用能考核提供数据支撑,由被动节能转向主动节能,并积累能源大数据,为深入挖掘节能潜力提供依据。
3.2.3多维度数据统计分析与评估
(1)通过对建筑和业态两个维度的能耗模型分析,实时查看水、电及总能耗的走向趋势,以及各建筑能耗数据对比及排名信息。
(2)根据不同能耗类别、区域建筑提供能源的分类分项计量功能,将医院整体能耗按比例分摊至不同点位。管理人员可按分摊对象选择查询条件,调整用能方式,挖掘节能潜力,提高用能分析水平。
3.2.4负荷峰值预测与用能优化
(1)预测能耗趋势,预估未来能耗走向,通过设置用能设备的预警上限和下限,当越过阈值时系统自动发送预警短信。另外,系统还可生成三相电压/电流不平衡等数据实时曲线图,为电能质量监测与分析提供参考依据。
(2)通过平台查询不同对象在选定时间段内电的峰值,经自动分析,实现削峰填谷,节省能源费用及应用管理节能。
3.2.5报告报表即时生成
平台自动生成数据报表,解决人工抄表带来的各类问题。平台支持能源分析报告、能源统计报表的在线预览及多形式输出,掌握院区能源实际情况,实时多维度分析,快速发现用能异常。
3.2.6降本增效优化节能策略
平台支持能耗对标体系的管理配置,支持医院/部门对标数据查询等。通过智能分析,帮助管理人员查找能耗薄弱环节,为调整和优化用能方式提供理论依据,实现用能可控,提升能源利用率。
3.2.7能耗预警动态响应
平台对医院已有电力监控进行对接及数据互通,并将医院供水系统、配电房的变压器、低压主进线回路以及空调系统进行在线监测,实现24小时秒级值守,实时推送能耗异常信息,及时发现能源使用中的漏洞和不足,通过平台自动跟踪与分析,防止用能异常,推进院内多业务统一监、管、控,提升运营效益。
4应用成效
该院通过物联网、5G、BIM等技术的运用,利用信息化支持节能管理,在智慧能源管理平台上打通了相关业务板块,对零散、单个系统模块进行优化,实现各项子系统与业务数据间互联互通。平台接入565个监测点位,覆盖了门诊/中心大楼、锅炉房、食堂、药剂楼的水、电、气能源数据计量,从基础运行、技术应用、管理决策3个维度达到能源精细化管理要求,解决医院能源管理的核心问题。
4.1基础运行层成效
4.1.1数据采集
实现医院各楼层科室能源消耗远程数据计量与传输,自动记录和生成报表,取代原有人工抄表,达到一次采集数据共享,减少工作流程,降低人工消耗,提升数据准确性。
4.1.2数据监控
提供实时的能源消耗监控和设备状态监测,监控和记录配电参数,包括电流、电压、功率因数等,提供实时的配电参数数据,帮助基层运行人员进行维护和管理,让基层运行人员能够随时了解能源使用情况。
4.2技术应用层成效
4.2.1数据统计与分析
平台对能源消耗数据进行分析和模拟,识别和评估能源使用中的瓶颈和低效问题,技术人员可根据数值进行设备优化调整,同时分析返回的数据值检验节能运行效果,提高能源使用效率和减少能源浪费。平台保存实际能源消耗数据,为配电容量设计提供可靠的证据,帮助技术设计人员确定合适的配电容量规划,制定设备的调度策略,实现错峰管理,优化能源使用效率。
4.2.2减少安全隐患
实时监测能源的运行状态,针对运行异常、故障等实现了自动告警联动,及时发现异常或故障,并向技术人员发送报警通知,快速响应和解决问题,降低事故发生概率,提高能源运行的稳定性和可靠性,有效保障核心用能及机电设备安全运行。
4.3管理决策层成效
4.3.1数据可视,决策支撑
对能耗实时在线监测、计量、分析、管理,管理层清晰地了解能耗的分布及使用情况,包括能源消耗量、能耗趋势、能源利用效率等,快速检测跑冒滴漏的情况,为管理层提供全面的能耗数据,平台利用数据分析和智能算法,提供优化建议和决策支持,为管理者制定明确的能源管理策略和目标提供参考。同时,跟踪和记录节能措施的实施效果,通过数据分析和对比,让管理层了解节能措施的成效。
4.3.2精准核算,绩效考核

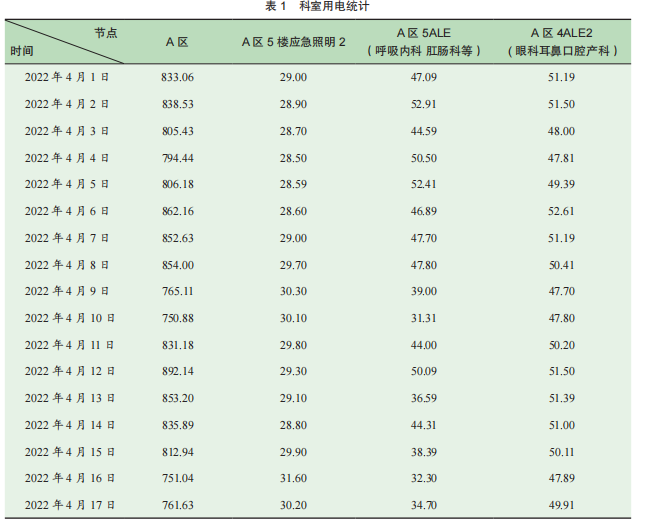

利用平台建立能耗分析模型,设立能源管理制度,对该院各类能源使用、消耗、转换,按科室、时段、业态等,进行不同时间维度的环比以及占比分析,见图1.将平台反馈出的能耗数据定期分摊至科室进行成本核算,建立起绩效奖惩机制,见表1。通过优化医院能源考核指标,挖掘节能潜力,同时加大节能宣传和教育,有效增强人员的规范用能习惯,推进医院成本管理水平提升。
4.3.3达到节能降耗预期目标

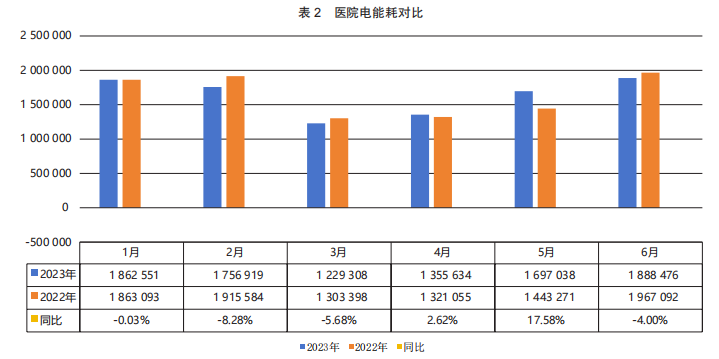

根据2023年上半年与2022年上半年用电量统计对比分析,实现单位人均综合能耗同比下降2%、水能耗同比下降2.1%、电能耗同比下降3%(新建项目试运行电耗不纳入统计范畴),见表2,综合计算建筑面积单位能耗同比下降1.5%。同时,在平台内预留多个对接端口备接,有效推进国家对医院开源节流、降本增效、降低医院万元收入能耗支出要求的落实,为智慧后勤信息化建设进一步夯实了基础。
5.AcrelEMS-MED医院能源管理平台
5.1平台概述

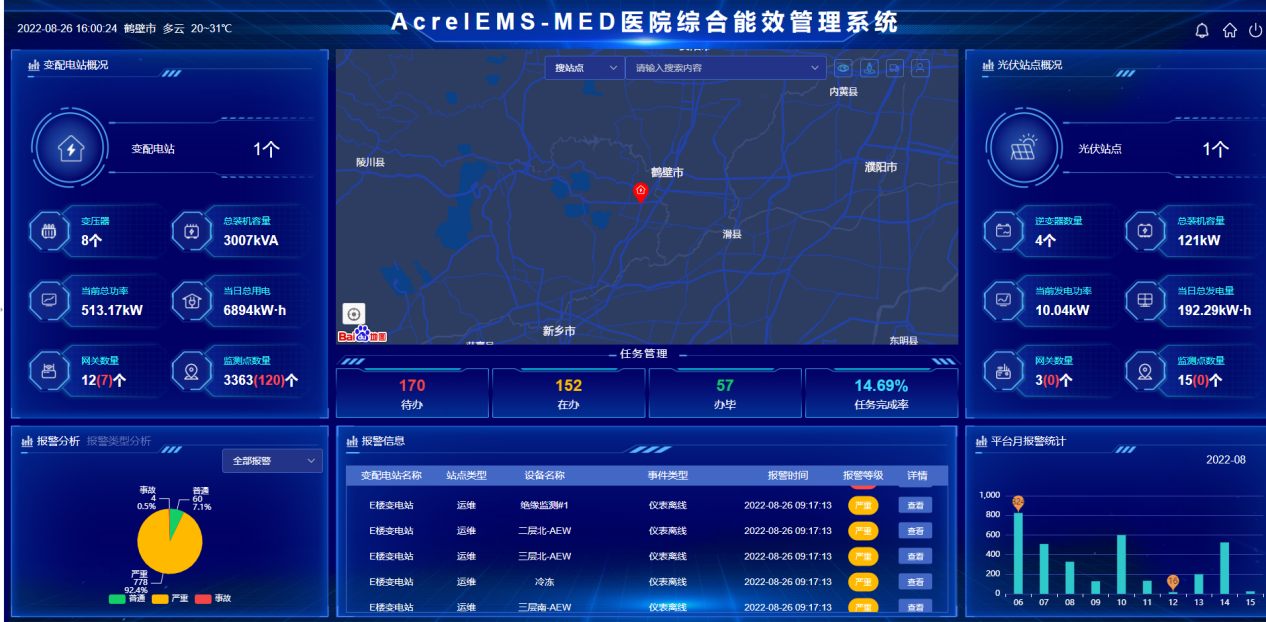

AcrelEMS-MED医院能源管理平台充分结合《医疗建筑电气设计规范》《绿色医院建筑评价标准》、《医院建筑能耗监管系统建设技术导则》等行业规范、根据医院用户需求以及能源管理部门要求,采集分析能源、能耗、能效数据,监测以电能质量、智慧用电相关指标以及其他用能指标,并与国家能源政策与用能模式改革结合。能够辅助医院后勤管理人员进行能源供应系统及设备的运行管理工作,帮助医院管理层实时掌握医院的能耗情况,为医院能源信息化建设和节能管理提供了良好的技术平台。
5.2平台组成

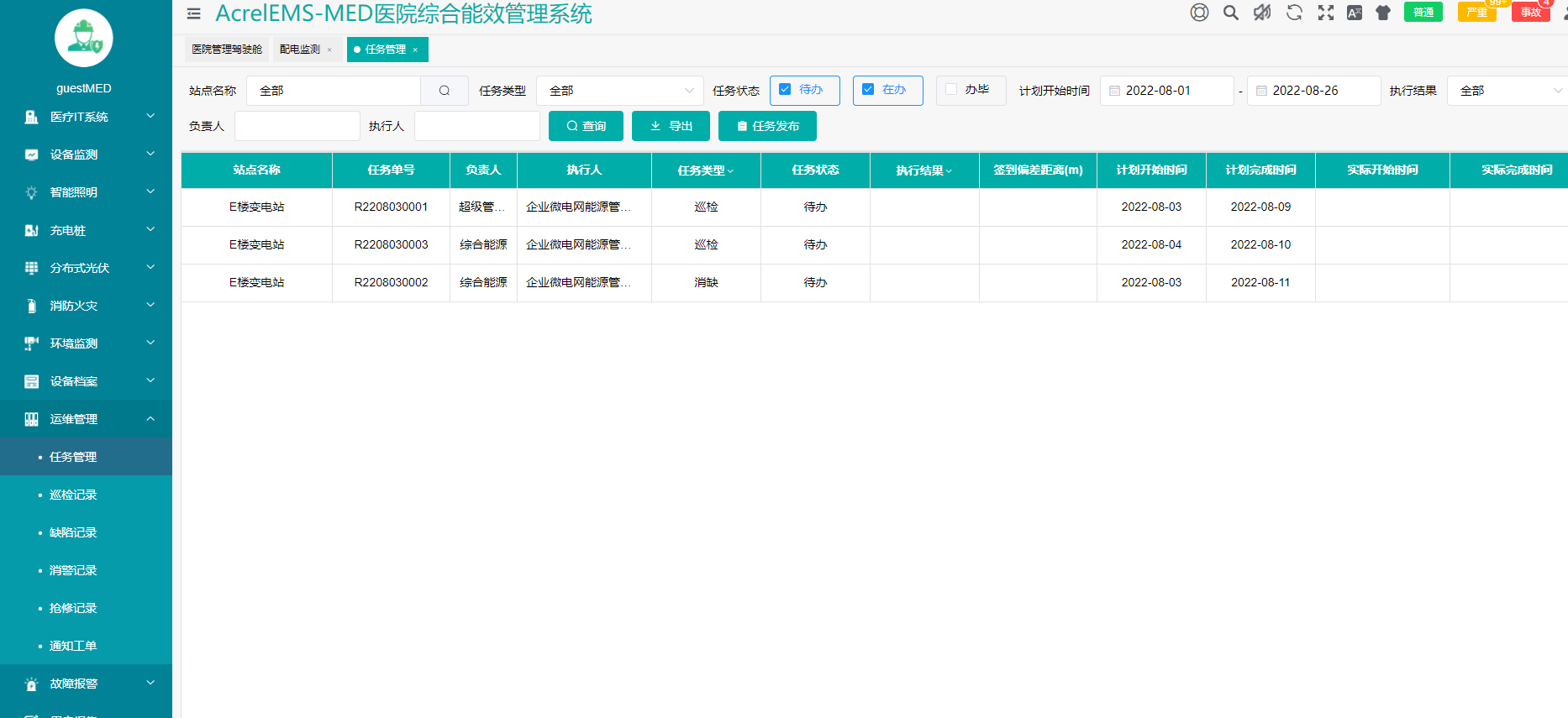

安科瑞医院能源管理系统建立基于云平台的“监、控、维”一体化的能源管理系统,从数据采集、设备控制、数据分析、异常预警、运维派单、系统架构和综合数据服务等方面的设计,帮助医院后勤管理部门了解医院能源运行情况,关注消防和电气安全,及时预警异常情况,提高运维效率。它集成了10KV/O.4KV变电站电力监控系统、变电所运维云平台,配电房综合监控系统,能耗管理系统,智能照明控制系统,智慧消防平台,电气火灾监控系统,消防设备电源监控系统,防火门监控系统,消防应急照明和疏散指示系统,充电桩管理系统,电能质量治理解决方案,医疗隔离电源解决方案,
5.3平台拓扑图
5.4平台子系统

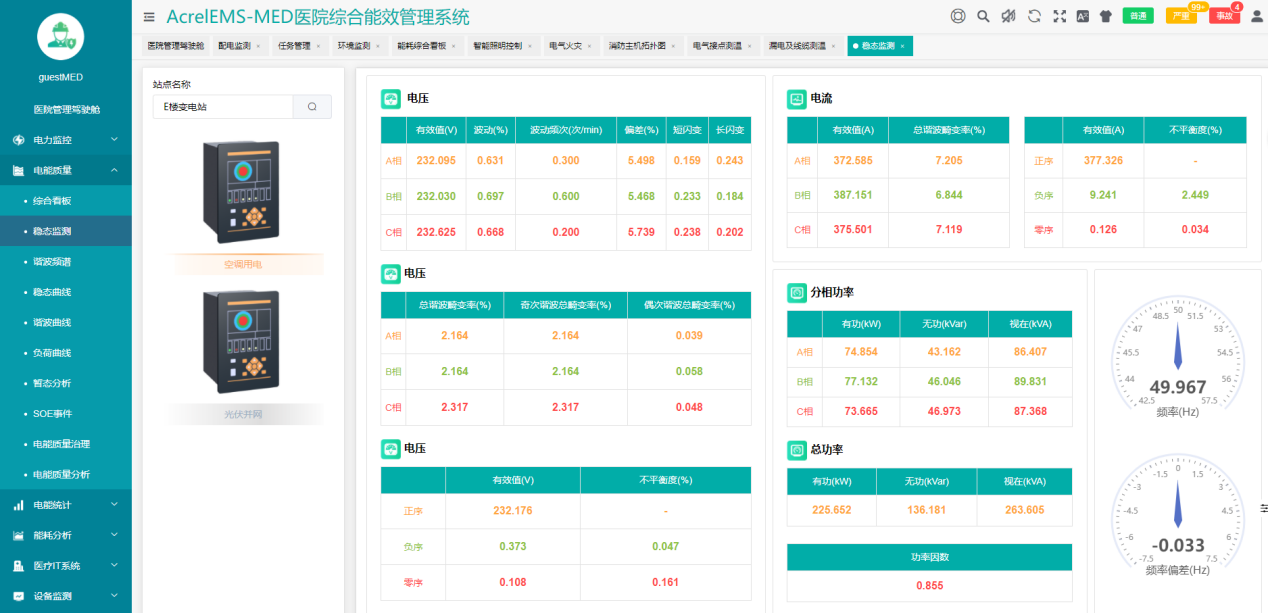

(1)医院电力监控解决方案
电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能,并与保护设备和远方控制中心及其他设备通信,实时掌握供电系统运行状况和可能存在的隐患,快速排除故障,提高医院供电可靠性。
电力监控系统主要针对开闭所和10/0.4kV变电所,对高压回路配置微机保护装置及多功能仪表进行保护和监控,对0.4kV出线配置多功能计量仪表,用于测控出线回路电气参数和用能情况。同时对医院重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。
(2)医院变电所运维云平台解决方案
AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术,通过智能网关采集现场数据并存储在本地,再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、视频、门禁等信息,有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到人员手机上,并通过GPS跟踪运维执行过程进行闭环,提高运维效率,即时发现运行缺陷并做消缺处理。
(3)医院配电房综合监控系统解决方案
Acrel-2000E配电室综合监控系统,可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控,可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制,优化动力环境,避免运行环境的失控导致配电设备运行故障,保证维护人员安全,延长设备使用寿命,实现配电动力环境的分布式远程管理。

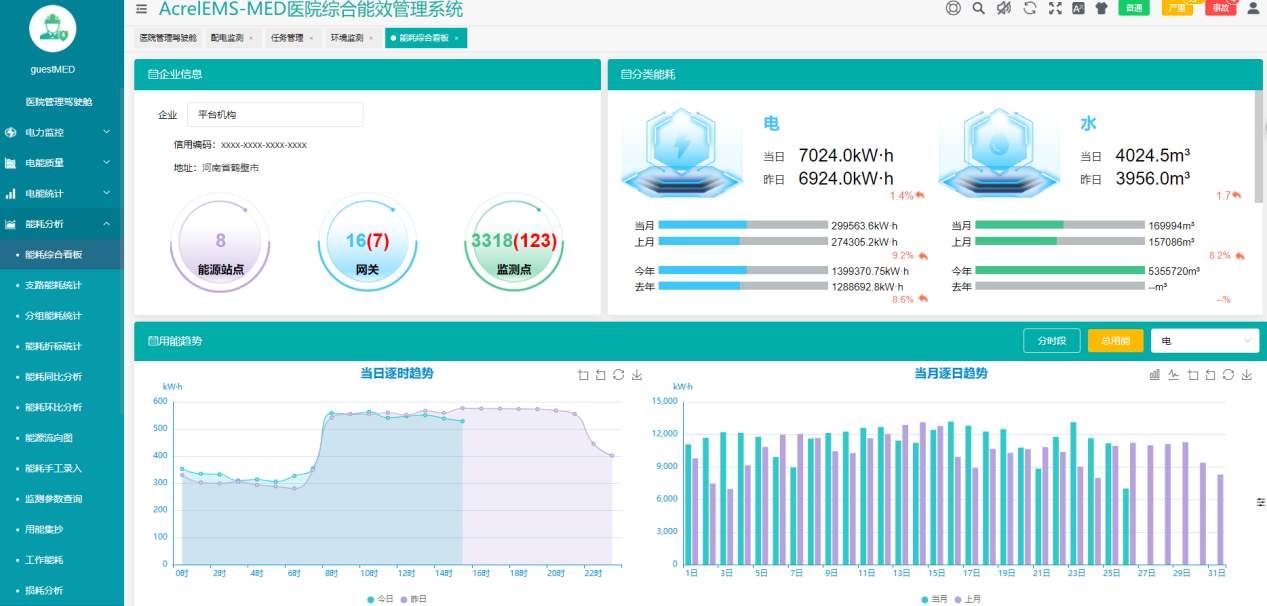

(4)医院能耗管理系统解决方案
对建筑各类耗能设备能耗数据进行实时测量,对采集数据进行统计和分析。能够合理的确定各科室建筑能耗经济指标及绩效考核指标,发现能源使用规律和能源浪费情况,提高人员主动节能的意识。
① 搭建医院智慧能源管理系统的基本框架,对各个用能环节进行实时监测;
② 排碳数据化:通过系统可实现建筑单位内人均能耗分析(包括水、电、能量),实现低碳办公数据化;
③ 区域能效比:实现建筑单位内区域能耗对比,方便能耗考核;
④ 同期能效比:实现同年、同期、同一区域能耗对比,方便节能数据分析;
⑤ 能耗评估管理:按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标;
⑥ 能耗竞争排名:各个科室能耗对比,实现能耗排名,增强全院工作人员的节能意识;
⑦ 对能耗的使用数据进行综合的分析、统计、打印和查询等功能,并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据;
⑧ 能耗数据采集,随时查询,并根据采集数据进行统计分析,监测异常能源用量,对能源智能仪表故障进行报警,提高系统信息化、自动化水平。

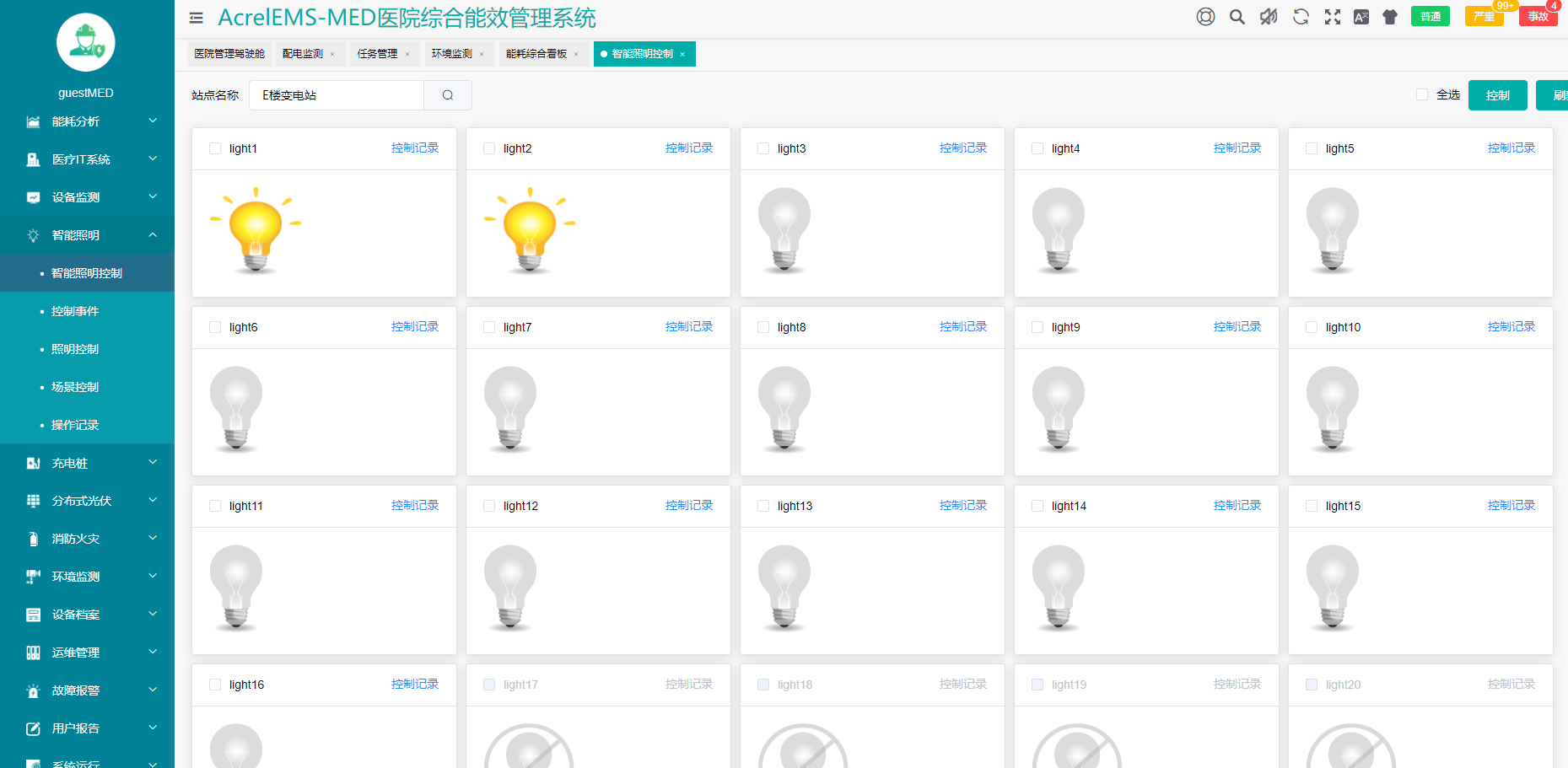

(5)医院智能照明控制系统解决方案
医院人流比较密集,科室较多,照明用电在医院电能消耗中约占到15%左右。所以合理使用照明控制系统,在提升医生和患者的体验情况下大程度使用自然光照明,通过感应控制做到人来灯亮,人走灯灭或保持地强度照明,尽量解决照明用电。
ASL1000智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红外感应控制等多种控制方式,能有效避免公共区域的照明浪费,还可以帮助医院管理照明。
系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。
安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯,人离开后在设定的时间内熄灯,智能面板等手动控制设备,可实现自动控制、现场控制和值班室远程控制相结合。

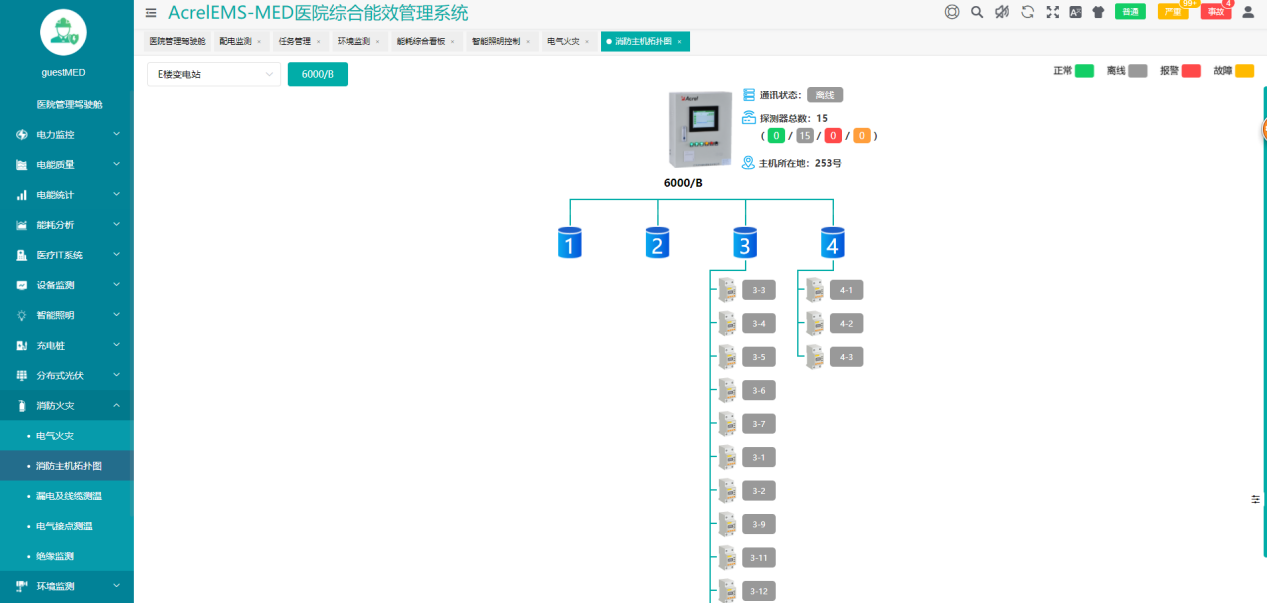

(6)医院智慧消防平台解决方案
智慧消防云平台基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防,实现智慧消防“自动化”、“智能化”、“系统化”需求。从火灾预防,到火情报警,再到控制联动,在统一的系统大平台内运行,用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况,并能够在出现细节隐患、发生火情等紧急和非紧急情况下,在几秒时间内,相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段,就迅速能够迅速通知到达相关人员。

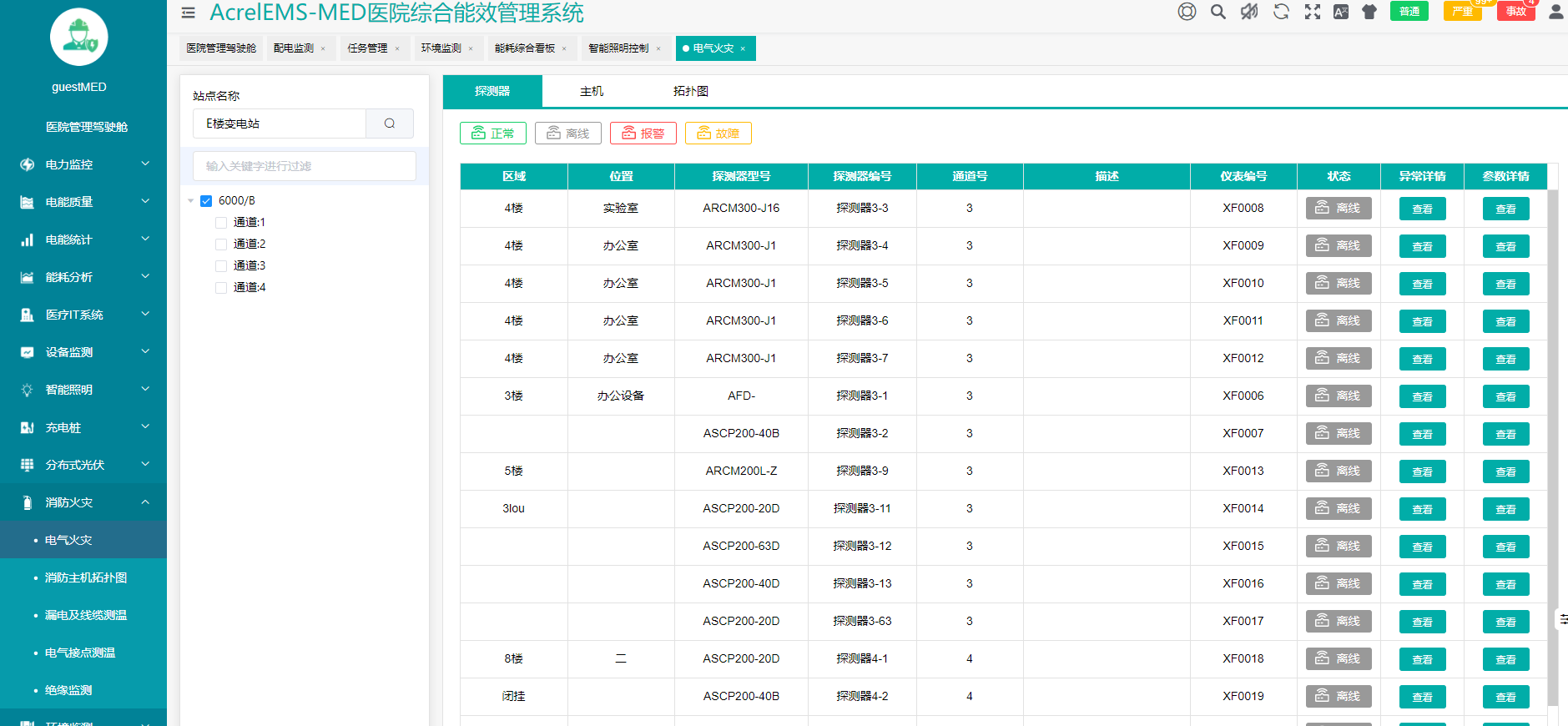

(7)医院电气火灾监控系统解决方案
电气火灾监控系统作为火灾自动报警系统的预警子系统,由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成,通过现场总线构成一套完整的预防电气火灾的监控系统,数据可集成至企业消控室监控系统。
医院电气火灾监控系统以建筑为单位设置,采集数据后上传至值班室监控主机,实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度,异常时实时发出报警信号,重点关注门诊楼、住院楼、医技楼等区域漏电或者电缆发热等问题。

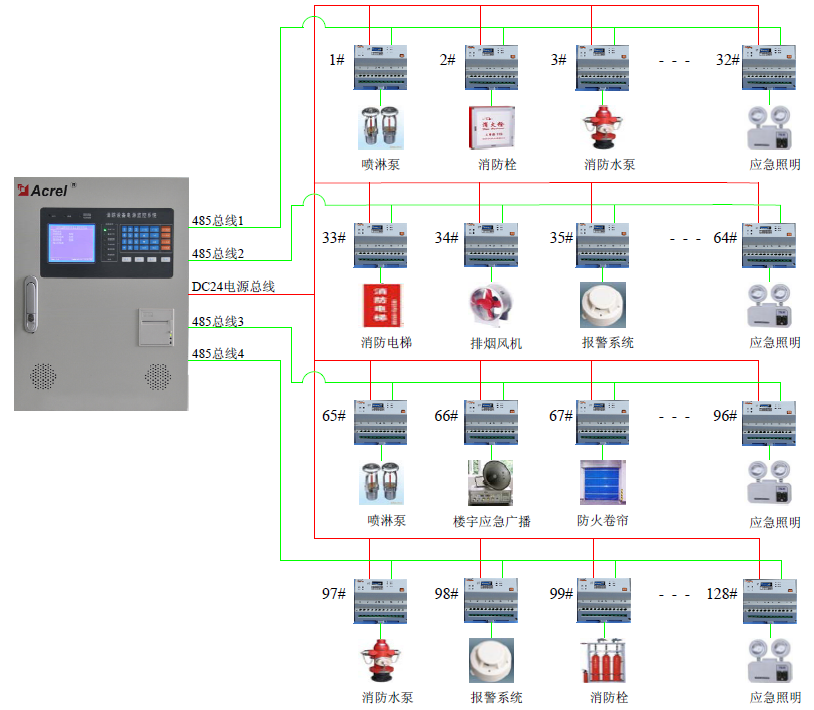

(8)医院消防设备电源监控系统解决方案
医院消防安全非常重要,消防设备比较多,消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常,保障在发生火灾时消防设备可以正常投入使用。
消防设备电源监控监控系统采用消防二总线,以建筑为单位设置区域分机采集消防设备电源状态,区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息,以此实现对消防设备电源工作状态的实时监视。
(9)医院防火门监控系统解决方案
医院防火门数量比较多,由于部分区域经常有人走动,常开常闭防火门数量都不少,防火门监控系统的作用就是监测防火门开闭状态,在发生火灾后自动关闭常开防火门,防止烟雾扩散。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来,用于监测和控制防火门状态,当防火门发生异常位置信号时,防火门监控器能发出故障报警信号,指示故障报警部位并保存故障报警信息。发生火灾时,关闭事故区域所有常开防火门,防止烟雾向安全区域扩散。

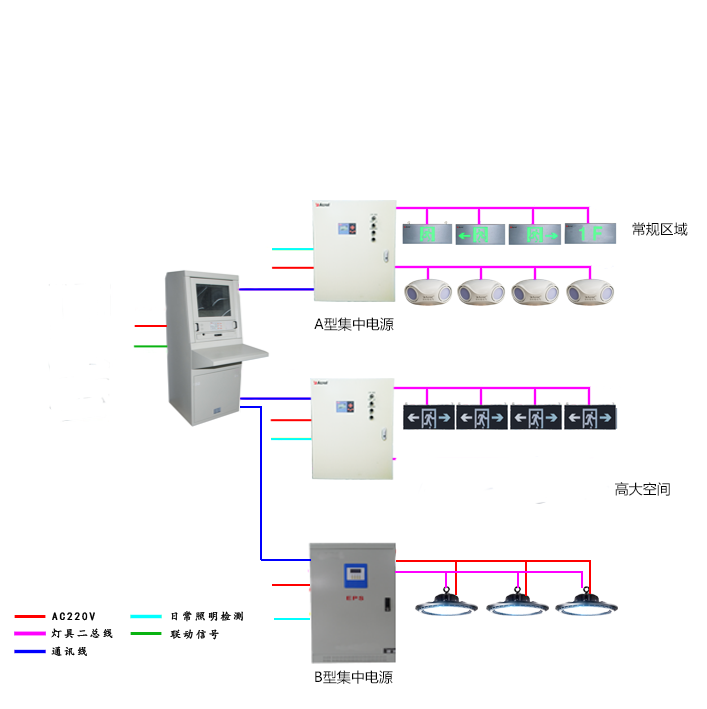

(10)医院消防应急照明和疏散指示系统解决方案
医院人员流动性强,密度大,消防比较复杂,一旦发生火灾,疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动,提供应急照明和疏散路径指示,指引人群快速找到疏散出口,并可以一键选择疏散应急预案,提升人员逃生概率。
(11)医院有源谐波治理系统解决方案
都是谐波源,比如X光机、CT机等都会产生大量谐波,谐波使电能的生产、传输和利用的效率降低,使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作,使电能计量出现混乱。对于医院的精密化验设备可能会产生干扰。
为了消除配电系统谐波对医院设备的影响,方案配置AnSinI有源滤波器,滤除电网2~31次谐波干扰。
AnSinI系列有源电力滤波装置,以并联方式接入电网,通过实时检测负载的谐波和无功分量,采用PWM变流技术,从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统,从而实现谐波治理和无功补偿。
(12)医院充电桩系统解决方案

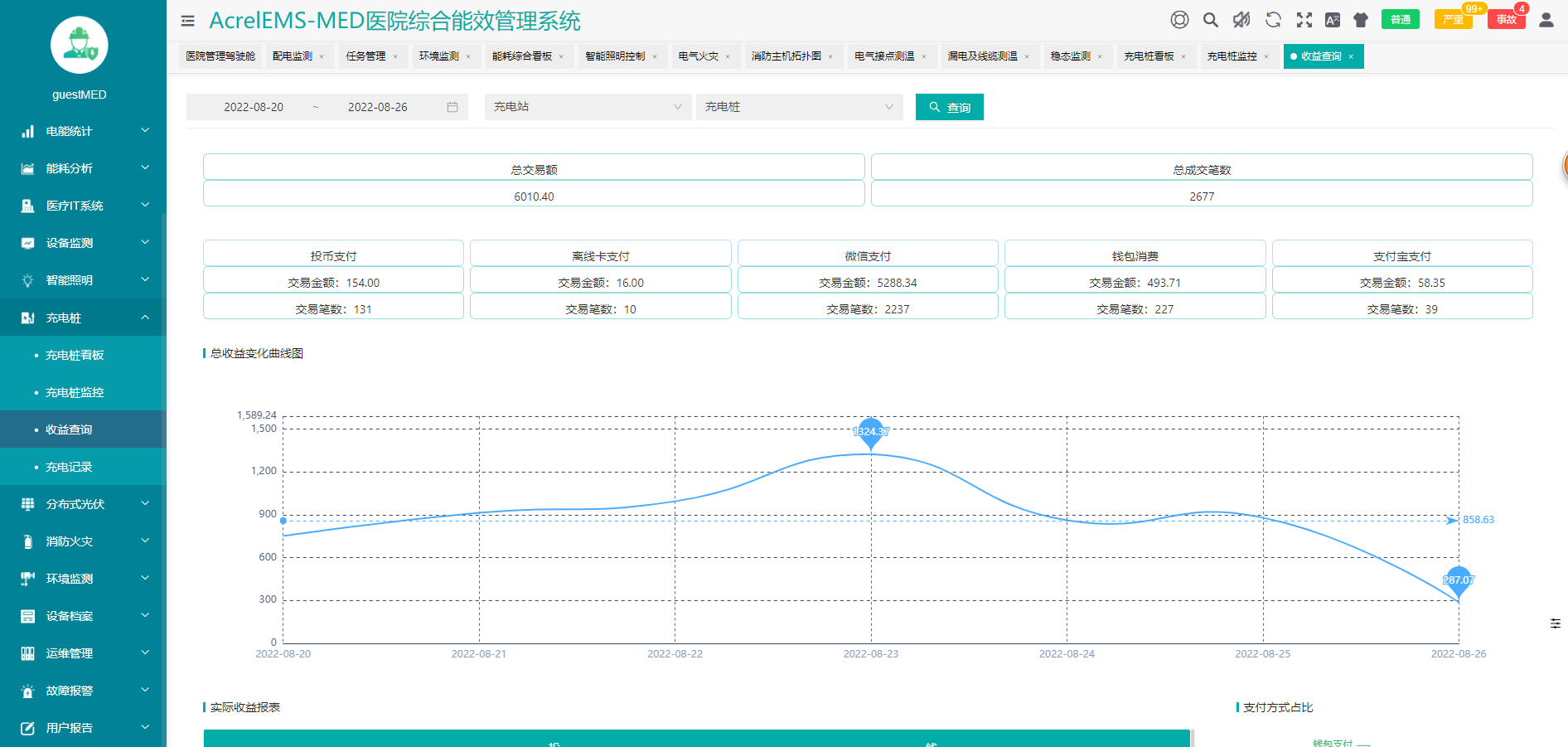

医院停车场有电动汽车和电动自行车,均需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控,解决物业、用电管理部门的充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式,电动汽车支持IC卡和扫码充电方式。远程充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令,用户可通过APP、微信、支付宝小程序扫描二维码,进行支付后,系统发起充电请求,控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警;能够远程控制,提供财务报表和数据分析等功能。
(13)医院医疗隔离电源解决方案
《民用建筑电气设计规范》14.7.6.3条明确规定:在电源突然中断后,重大医疗危险的场所,应采用电力系统不接地(IT系统)的供电方式。同时《医院洁净手术部建筑技术规范》GB50333-2002中规定:2类医疗场所在维持患者生命,外科手术和其他位于患者周围的电气装置均应采用医用IT系统。如:抢救室(门诊手术室)、手术室、心脏监控治疗室、导管介入室、血管照影检查室等。
安科瑞电气股份有限公司的医疗隔离电源解决方案是针对医疗Ⅱ类场所的供电需求而开发设计的,能够很好的满足各类手术室和重症监护室对电源安全性和可靠性的要求,并符合国家相关标准。
6.相关平台部署硬件选型清单
6.1电力监控系统硬件配置
应用场合 |
名称 |
系列型号 |
图片 |
功能 |
系统后台 |
电力监控软件 |
Acrel-2000/Z |
|
数据的实时采集、数字通信、远程操作与程序拉制、权限管理、車件记录与告營、故障分析、各类报表 |
通讯层 |
智能网关 |
Anet系列 |
|
8个RS485串口2kV隔离,2个以太网接口,支持ModbusRTU、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通讯协议设备的接入,支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上传协议、支持多中心不同数据服务要求,支持断点续传,装置电源:220VAC/DC。 |
35KV、10KV |
微机保护装置 |
AM6-x |
|
相间电流速断保护,相间电流速断保护(可带低压闭锁),相间过电流保护(可带低压闭锁),两段式零序过流保护,反时限相间过流保护(可带低压闭锁),零序反时限过流保护,过负荷保护,控制回路异常告警。 |
35KV\10KV进线侧 |
电能质量在线监测装置 |
APView500 |
|
相电压电流+零序电压零序电流,电压电流不平衡度,有功无功功率及电能、事件告警及故障录波,谐波(电压/电流63次谐波、63组间谐波、谐波相角、谐波含有率、谐波功率、谐波畸变率、K因子)、波动/闪变、电压暂升、电压暂降、电压瞬态、电压中断、1024点波形采样、触发及定时录波,波形实时显示及故障波形查看,PQDIF格式文件存储,内存32G,16D0+22D1,通讯2RS485+1RS232+1GPS,3以太网接口(+1维护网口)+1USB接口支持U盘读取数据,支持61850协议。 |
35KV/10KV测量 |
多功能网络电力仪表 |
APM-520 |
|
具有三相(I、U、kW、kvar、kWh、kvarh、Hz、cosΦ)、电能统计、电能质 |
35KV\10KV带电显示装置 |
智能操控装置 |
ASD500 |
|
5寸大液晶彩屏动态显示一次模拟图及弹簧储能指示、高压带电显示及闭锁、验电、核相、3路温温度控制及显示、远方/就地、分合闸、储能旋钮预分预合闪光指示、分合闸完好指示、分合闸回路电压测量、人体感应、柜内照明控制、1路以太网、2路RS485、1路USB接口、GPS对时、高压柜内电气接点无线测温、全电参量测温、脉冲输出、4~20mA输出; |
35KV\10KV弧光保护 |
弧光保护装置 |
ARB5-x |
|
主控单元,可接20路弧光信号或4个扩展单元,配置弧光保护(8组)、失灵保护(4组)、TA断线监测(4组)、11个跳闸出口; |
35KV\10KV配电柜 |
无线测温 |
ATE400(PT柜选用ATE200) |
|
监测母线、线缆接头、断路器触臂、触头温度,可通过无线传输至ASD320就地显示,也可以上传至监控系统。电源分为内置电池式和感应取电式,固定方式有螺栓固定,表带式捆绑,测温范围-50℃-125℃,精度±1℃ |
0.4KV进线 |
多功能网络电力仪表 |
APM-520(96外型) |
|
具有三相(I、U、kW、kvar、kWh、kvarh、Hz、cosΦ)、电能统计、电能质 |
电能质量在线监测装置 |
APView500 |
|
相电压电流+零序电压零序电流,电压电流不平衡度,有功无功功率及电能、事件告警及故障录波,谐波(电压/电流63次谐波、63组间谐波、谐波相角、谐波含有率、谐波功率、谐波畸变率、K因子)、波动/闪变、电压暂升、电压暂降、电压瞬态、电压中断、1024点波形采样、触发及定时录波,波形实时显示及故障波形查看,PQDIF格式文件存储,内存32G,16D0+22D1,通讯2RS485+1RS232+1GPS,3以太网接口(+1维护网口)+1USB接口支持U盘读取数据,支持61850协议。 |
|
测温监控装置 |
ARTM-Pn-E |
|
无线测温采集可接入60个无线测温传感器;U、I、P、Q等全电参量测量;2路告警输出;1路RS485通讯; |
|
无线测温传感器 |
ATE400 |
|
监测母线、线缆接头、断路器触臂、触头温度,可通过无线传输至ASD320就地显示,也可以上传至监控系统。电源分为内置电池式和感应取电式,固定方式有螺栓固定,表带式捆绑,测温范围-50℃-125℃,精度±1℃ |
|
0.4KV滤波柜 |
有源谐波治理系统 |
AnSin-xxx |
|
有源电力滤波器井联在含谐波负载的低压配电系統中,能够对动态变化的谐波电流进行快速实时的跟踪和补偿, |
0.4KV补偿柜 |
有源无功补偿系统 |
AnCos-xxx |
|
低压无功功率补偿装置并联在整个供电系统中,能根据电网中负载功率因数的变化通过控制器控制电力电容器投切进行补偿,无功功率补偿装置采用散件组成方案,主要以电容电抗、投切开关、控制器等组成。 |
0.4KV馈线 |
多功能网络电力仪表 |
APM-510(72外型) |
|
具有三相(I、U、kW、kvar、kWh、kvarh、Hz、cosΦ)、电能统计、电能质 |
电气火灾监测模块 |
ARCM200系列 |
|
三相(I、U、kW、Kvar、kWh、Kvarh、Hz、cos中),视在电能、四象限电能计量,单回路剩余电流监测,4路温度监测,2路继电器输出,4路开关量输入,事件记录,内置时钟,点阵式LCD显示,2路独立RS485/Modbus通讯 |
|
测温监控装置 |
ARTM-Pn-E |
|
无线测温采集可接入60个无线测温传感器;U、I、P、Q等全电参量测量;2路告警输出;1路RS485通讯; |
|
无线测温传感器 |
ATE400 |
|
合金片固定,CT感应取电,启动电流大于5A,测温范围-50-125C,测量精度±1℃;无线传输距离空旷150米; |
|
低压回路 |
电流互感器 |
AKH-0.66系列 |
|
测量型互感器,采集交流电流信号 |
6.2变电所运维云平台硬件配置
应用场合 |
产品 |
型号 |
功能 |
变电所运维云平台 |
|
AcrelCloud-1000 |
AcrelCloud-1000变电所运维云平台基于互联网+、大数据、移动通讯等技术开发的云端管理平台,满足用户或运维公司监测众多变电所回路运行状态和参数、室内环境温湿度、电缆及母线运行温度、现场设备或环境视频场景等需求,实现数据一个中心,集中存储、统一管理,方便使用,支持具有权限的用户通过电脑、手机、PAD等各类终端链接访问、接收报警,并完成有关设备日常和定期巡检和派单等管理工作。 |
智能网关 |
|
Anet系列 |
8个RS485串口2kV隔离,2个以太网接口,支持ModbusRTU、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通讯协议设备的接入,支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上传协议、支持多中心不同数据服务要求,支持断点续传,装置电源:220VAC/DC。 |
|
ANet-2E4SM |
4路RS485串口,光耦隔离,2路以太网接口,支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP(主、从)、104(主、从)、建筑能耗、SNMP、MQTT;(主模块)输入电源:DC12V~36V。支持4G扩展模块,485扩展模块,可扩展16路。 |
|
10KV进/馈线 |
|
AM6-L |
相间电流速断保护,相间电流速断保护(可带低压闭锁),相间过电流保护(可带低压闭锁),两段式零序过流保护,反时限相间过流保护(可带低压闭锁),零序反时限过流保护,过负荷保护,控制回路异常告警。 |
10/0.4KV变压器 |
AML-S |
分合闸位置、手车工作/试验位置、接地刀闸位置、硬接点信号(保护跳闸、装置告警、控制回路断线、装置异常、未储能、事故总等)、报文(过流、过负荷、超温报警、过温报警、装置告警、PT断线、CT断线、对时异常等)、遥控开关、故障波形分析(故障录波、故障波形、故障记录、跳闸、故障电流电压)等。 |
|
35kV/10kV/6kV 进线柜电能质量 在线监测 |
|
APView500 |
相电压电流+零序电压零序电流,电压电流不平衡度,有功无功功率及电能、事件告警及故障录波,谐波(电压/电流63次谐波、63组间谐波、谐波相角、谐波含有率、谐波功率、谐波畸变率、K因子)、波动/闪变、电压暂升、电压暂降、电压瞬态、电压中断、1024点波形采样、触发及定时录波,波形实时显示及故障波形查看,PQDIF格式文件存储,内存32G,16D0+22D1,通讯 2RS485+1RS232+1GPS,3以太网接口(+1维护网口)+1USB接口,支持U盘读取数据,支持61850协议。 |
35kV/100kV/6kV 间隔智能操控、 35kV/10kV/ 6kV传感器 |
|
ASD500 |
一次回路动态模拟图、弹簧储能指示、高压带电显示及闭锁、验电、核相、自动温湿度控制及显示(标配一路强制加热)、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、柜内照明控制、RS485接口、高压柜内电气接点无线测温。 |
35kV/10kV/ 6kV传感器 |
|
ATE400 |
合金片固定,CT感应取电,启动电流大于5A,测温范围-50-125℃,测量精度±1℃;无线传输距离空旷150米; |
35kV/10kV/6kV 间隔电参量测量 |
|
APM810 |
三相(I、U、kW、kvar、kWh、kvarh、Hz、cosΦ),零序电流In;四象限电能;实时及需量;电流、电压不平衡度;负载电流柱状图显示;66种报警类型及外部事件(SOE)各16条事件记录,支持SD卡扩展记录;2-63次谐波;2DI+2DO RS485/Modbus;LCD显示; |
变压器接头测温低压进出线柜接头测温 |
|
ARTM-Pn |
可至多配套60个ATE400测温传感器,无线温度传感器ATE400适用于手车式动触头,电缆与母排搭接处,隔离刀闸搭接处等电气搭接点的温度测量,采用捆绑式安装。可使用ATC-400无线测温接收器接收数据。该终端可单独安装在高压柜、低压抽屉柜内。 |
中低压回路 |
|
WHD72-11 |
WHD温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度调节控制。工作电源:AC/DC85~265V工作温度:-40.0℃~99.9℃工作湿度:0RH~99RH |
|
ADW300 |
三相电参量U、I、P、Q、S、PF、F测量,有功电能计量(正、反向)、四象限无功电能、总谐波含量、分次谐波含量(2~31次);A、B、C、N四路测温;1路剩余电流测量;支持RS485/LoRa/2G/4G/NB;LCD显示;有功电能精度:0.5S级(改造项目用) |
|
|
DTSD1352 |
三相电参量U、I、P、Q、S、PF、F测量,分相总有功电能,总正反向有功电能统计,总正反向无功电能统计;红外通讯;电流规格:经互感器接入3×1(6)A,直接接入3×10(80)A,有功电能精度0.5S级,无功电能精度2级 |
6.3电房综合监控系统硬件配置方案
应用场合(配电室) |
产品 |
型号 |
功能 |
|
系统 |
配电室综合监控系统 |
|
Acrel-2000E |
监测配电房温湿度,浸水,视频,门禁,局放,SF6等数据,异常时提供报警信息 |
智能网关 |
|
ANet-2E4SM |
4路RS485串口,光耦隔离,2路以太网接口,支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP(主、从)、104(主、从)、建筑能耗、SNMP、MQTT;(主模块)输入电源:DC12V~36V。支持4G扩展模块,485扩展模块,可扩展16路。 |
|
环境监测 |
温湿度 |
|
/ |
用于配电房温度和湿度。工作电源:AC/DC85~265V工作温度:-40.0℃~99.9℃工作湿度:0%RH~99%RH |
|
/ |
光电式烟雾传感;电源正极(DC12V):+12V,继电器输出:常开触点 |
||
水侵 |
|
/ |
接触式水浸传感器,监测变电所、电缆沟、控制室等场所积水情况,工作电源:DC10-30V工作温度:-20℃~+60℃工作湿度:0%RH~80%RH响应时间:1s继电器输出:常开触点 |
|
局方检测 |
|
/ |
监测变压器、开关、开关柜的局部放电 |
|
门禁 |
|
/ |
常开型;感应距离:30-50mm材质:锌合金,银灰色电度干接点输出 |
|
摄像机 |
|
/ |
视频监控 |
|
开关量模块 |
|
ARTU-KJ8 |
8路开关量输入,8路继电器输出 |
|
无线测温 |
中低压回路 |
|
ATE400 |
合金片固定,CT感应取电,启动电流大于5A,测温范围-50-125C,测量精度±1℃;无线传输距离空旷150米; |
接收装置 |
|
ATC600 |
两种工作模式:终端,中继。ATC600-Z做中继透传,ATC600-Z到ATC600-C的传输距离空旷1000m,ATC600-C可接收AHE传输的数据,1路485,2路报警出口。 |
6.4能耗管理系统硬件配置方案
应用场景 |
型号 |
图片 |
保护功能 |
能耗管理云平台 |
AcrelCloud-5000 |
|
采用泛在物联、云计算、大数据、移动通讯、智能传感等技术手段可为用户提供能源数据采集、统计分析、能效分析、用能预警、设备管理等服务,平台可以广泛应用于多种领域。 |
智能网关 |
Anet系列网管 |
|
采用嵌入式硬件计算机平台,具有多个下行通信接口及一个或者多个上行网络接口,作为信息采集系统中采集终端与平台系统间的桥梁,能够根据不同的采集规约进行水表、气表、电表、微机保护等设备终端的数据采集汇总,并使用相应的规约转发现场设备的数据给平台系统。 |
高压重要回路或低压进线柜 |
APM810 |
|
具有全电量测量,电能统计,电能质量分析及网络通讯等功能,主要用于对电网供电质量的综合监控诊断及电能管理。该系列仪表采用了模块化设计,当客户需要增加开关量输入输出,模拟量输入输出,SD卡记录,以太网通讯时,只需在背部插入对应模块即可。 |
APM520 |
|
三相全电量测量,2-63次谐波,不平衡度,*大需量,支持付费率,越限报警,SOE,4-20mA输出。 |
|
低压联络柜、 |
AEM96 |
|
三相多功能电能表,均集成三相电力参数测量及电能计量及考核管理,提供上24时、上31日以及上12月的电能数据统计。具有63次分次谐波与总谐波含量检测,带有开关量输入和继电器输出可实现“遥信”和“遥控”功能,并具备报警输出,可广泛应用于多种控制系统,SCADA系统和能源管理系统中。 |
动力柜 |
ACR120EL |
|
测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度,谐波等,并具备完善的通信联网功能,非常适合于实时电力监控系统。 |
DTSD1352 |
|
DIN35mm导轨式安装结构,体积小巧,能测量电能及其他电参量,可进行时钟、费率时段等参数设置,精度高、可靠性好、性能指标符合国标GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求,并且具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。 |
|
AEW100 |
|
三相全电量测量,剩余电流、2-63次谐波,支持付费率,量值、电缆温度,可选2G/4G通讯。 |
6.5智能照明控制系统硬件配置方案
应用场合(配电室) |
产品 |
型号 |
功能 |
|
普通照明 |
配电箱 |
|
ASL220-S 系列 |
1、ALIBUS总线扩展模块,通信链路供电。 2、功耗:≤5VA 3、4路16A磁保持继电器输出,输出可通过按钮手动控制,输出状态液晶屏显示。 4、2路开关量输入,可接入开关、报警、人体红外感应器等信号。 .外形尺寸: 144mm(W)*90mm(H)*70mm(D)。 6、35mm标准导轨式安装 |
按键面板 |
|
ASL220-F1/2 |
1联两键 1、ALIBUS总线场景面板,通信链路供电; 2、1联2键轻触按键,多彩背光指示,金、黑、灰可选; 3、每个按键支持长按、短按功能,均可实现开关、调光、场景控制; 4、外形尺寸: 86mm(W)*86mm(H)*24mm(D); 5、86底盒安装 |
|
探测器 |
|
ASL220-PM/T |
PIR+照度传感器 1、ALIBUS总线传感器,通信链路供电,功耗:20mA@24V; 2、特殊运算电路,可通过红外感应探测到人体动作; 4、安装方式:嵌入式; 5、外形尺寸:ф80mm*33mm;产品外露尺寸:ф80mm*2.5mm |
|
备用照明 |
双切箱 |
|
ASL210-S 系列 |
1、ALIBUS总线扩展模块,通信链路供电。 2、功耗:≤3VA 3、4路16A磁保持继电器输出。 4、1路开关量输入,可接入开关、报警、人体红外感应器等信号,1路485通讯。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防联动启动一般照明(备用照明)。 7、35mm标准导轨式安装 |
应用场合(舱室) |
产品 |
型号 |
功能 |
|
普通照明 |
配电箱 |
|
ASL220-S 系列 |
1、ALIBUS总线扩展模块,通信链路供电。 2、功耗:≤5VA 3、4路16A磁保持继电器输出,输出可通过按钮手动控制,输出状态液晶屏显示。 4、2路开关量输入,可接入开关、报警、人体红外感应器等信号。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm标准导轨式安装 |
按键面板 |
|
ASL220-F1/2 |
1联两键 1、ALIBUS总线场景面板,通信链路供电; 2、1联2键轻触按键,多彩背光指示,金、黑、灰可选; 3、每个按键支持长按、短按功能,均可实现开关、调光、场景控制; 4、外形尺寸:86mm(W)*86mm(H)*24mm(D); 5、86底盒安装 |
|
探测器 |
|
ASL220-PM/T |
PIR+照度传感器 1、ALIBUS总线传感器,通信链路供电,功耗:20mA@24V; 2、特殊运算电路,可通过红外感应探测到人体动作; 4、安装方式:嵌入式; 5、外形尺寸:ф80mm*33mm;产品外露尺寸:ф80mm*2.5mm |
|
备用照明 |
双切箱 |
|
ASL210-S 系列 |
1、ALIBUS总线扩展模块,通信链路供电。 2、功耗:≤3VA 3、4路16A磁保持继电器输出。 4、1路开关量输入,可接入开关、报警、人体红外感应器等信号,1路485通讯。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防联动启动一般照明(备用照明)。 7、35mm标准导轨式安装 |
IP网关 |
|
ASL200-485-IP |
IP协议转换器(ALIBUS<-->TCP/IP) 1、1路ALIBUS通信总线接口。 2、1路RS485 3、1路以太网接口,以太网通讯 4、串口速率1200~115200bps可配置。串口支持标准MODBUS-RTU协议。 5、外形尺: 96.6mm(W)*70mm(H)*18mm(D)。 6、35mm标准导轨式安装 7、IP地址设置连接、ALIBUS系统组网扩容、ALIBUS通讯软件连接 |
|
IP辅助电源 |
|
ASL200-P20 |
辅助电源 1、输入电压范围:176-264VAC 2、输出电压及功率:24VDC/20W 3、电压调整范围:21.6~29V 4、工作温度:-40~+70℃ 5、外形尺寸:96.6mm(W)*70mm(H)*18mm(D) 6、35mm标准导轨式安装 |
6.6智慧消防平台硬件配置方案
应用场合 |
型号 |
功能 |
智慧消防管理云平台 |
Acrelcloud-6800 |
基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动报警设备、电气火灾监控设备、烟感探测器、消防水灭火系统、气体灭火系统、消火栓防火门系统、应急照明和疏散指示系统、消防设备电源监控系统等设备联网,对这些设备的状态进行动态感知、智能识别、主动预警、应急报警,通过云平台进行数据分析、挖掘和趋势分析,实现消防安全隐患识别、早期火灾预警、应急联动、落实多元责任监管,实现了无人化值守智慧消防,实现智慧消防“自动化”、“智能化”、“系统化”、切实保障人民的生命和财产安全。 |
数据转换模块 |
AF-GSM500-4G |
点阵液晶显示,4G远程通信,全网通7模,LORA通讯,断点续传,U盘拷贝,内嵌8GSD卡,事件记录 |
电气火灾监控系统主机 |
Acrel-6000/B |
该系统通过对剩余电流、过电流、过电压、温度和故障电弧等信号的采集与监视,实现对电气火灾的早期预防和报警,当必要时还能联动切除被检测到剩余电流、温度和故障电弧等超标的配电回路; |
消防设备电源监控系统主机 |
AFPM100/B1 |
系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性,实时反应出被监控设备电源的状况,并集中显示,从而可有效避免火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,大限度地保障消防联动系统的可靠性。 |
防火门监控系统主机 |
AFRD100/B |
系统通过对电动闭门器、电磁释放器、门磁开关等进行信号采集及控制 |
应急照明与疏散指示系统主机 |
A-C-A100 |
系统配合火灾报警控制器使用时,在平时对系统内的设备进行实时的监视和控制,便于日常的管理和维护,保障系统的稳定运行。基于此保证在火灾发生时,能够准确改变消防应急标志灯具的指示方向,点亮消防应急照明灯,帮助建筑内的人群选择逃生疏散路线,指引安全的逃生方向,保障群众的人身安全,为各类用户担心的安全问题解决了后顾之忧。 |
用户信息传输装置 |
JK-GH2013G用户信息传输装置,带无线4G |
接入火灾报警系统数据 |
智能消防水压表 |
TK82G2M2T5,塑料圆壳(电信NB含卡三年流量),量程:0MPa~2MPa |
监测消防水管水压 |
智能消防液位表 |
TK83G80K5T5,线缆长8米(电信NB含卡三年流量) |
监测消防水箱水位 |
可燃气体探测器 |
JD-GD50-N(电信包含NB卡及三年流量费) |
监测天然气、CO、H2等 |
光电感烟火灾探测报警器 |
JD-SD51-N(电信包含NB卡及三年流量费) |
监测烟雾 |
压力表 |
MD-S272-NB,量程:0MPa~2MPa |
|
液位表 |
MD-S272L-NB(默认3m),量程:0~100m(可选) |
|
消火栓 |
MD-S271FC-DN100-NB量程:0~25MPa,防护等级:IP68 |
|
摄像机 |
CS-C6TC-32WFR,一个RT45,以太网口:Wi-Fi:萤石云私有协议,200w像素1/3,DC5V+10% |
|
热成像半球型网络摄像机 |
DS-2TD1217-3/PA |
|
无线语音盒 |
SH-780 |
|
6.7电气火灾监控系统硬件配置方案
应用场合(0.4KV出线、工艺动力箱) |
产品 |
型号 |
功能 |
|
各变电所、各动力箱 |
0.4KV出线 |
|
ARCM200 系列 |
用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等电气参数,从而预防电气火灾的发生。 |
区域 变电所 |
区域分机 |
|
Acrel-6000/B3 |
接收电气火灾监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,采用485通讯 |
主变点所 监控中心 |
控制主机 |
|
Acrel-6000/B |
接收电气火灾监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采用485通讯。 |
配套附件 |
0.4kV电流 互感器 |
|
AKH-0.66 |
测量型互感器,采集交流电流信号。 |
6.8消防设备电源监控系统硬件配置方案
应用场合(综合楼、污水地下箱体) |
产品 |
型号 |
功能 |
|
消防设备电源电压监控 |
|
AFPM3-2AVM |
监测两路三相交流电压,二总线通讯。 |
|
区域 变电所 |
区域分机 |
|
AFPM100/B3 |
接收消防设备电源监控探测器信号,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。 |
主变点所 监控中心 |
控制主机 |
|
AFPM100/B1 |
接收消防设备电源监控探测器信号和各区域分机数据,实现对被保护电气线路的报警、监视、控制与管理,可采用二总线通讯。 |
6.9防火门监控系统硬件配置方案
应用场合(综合楼、污水地下箱体) |
产品 |
型号 |
功能 |
|
配电室、综合楼 |
常开防火门 |
|
AFRD-CK(YT)-65 AFRD-CK(YT)-85 AFRD-CK(YT)-120 |
监测常开防火门的开闭状态。 |
常闭防火门 |
|
单扇:AFRD-CB1(YT) 双扇:AFRD-CB2(YT) |
监测常闭防火门的开闭状态。 |
|
地下箱体防爆车间 |
常开/常闭 防火门 |
|
AFRD-MC |
监测常开、常闭防火门的开闭状态。 |
监测模块 |
|
AFRD-CK/CB |
接收AFRD-MC的状态信息同步传输至防火门监控主机。 |
|
区域 变电所 |
区域分机 |
|
AFRD100/B3 |
接收防火门监控模块和防火门一体式探测器的信号,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。 |
主变点所 监控中心 |
控制主机 |
|
AFRD100/B |
接收防火门监控模块和防火门一体式探测器的信号以及各区域分机的实时数据,实现对防火门开闭状态的报警、监视、控制与管理,采用二总线通讯。 |
6.10消防应急照明和疏散指示系统硬件配置方案
产品名称 |
产品型号 |
规格描述 |
防护等级 |
实物图示 |
尺寸(H*W*D/Φ*Hmm) |
安装方式 |
|
应急照明控制器 |
A-C-A100 |
控制器通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示*佳、*安全的疏散路线。安装地点:消控室 |
IP30 |
|
1300*550*560 |
琴台式 |
|
应急照明控制器 |
A-C-A100/B3 |
IP30 |
|
400*300*160 |
壁挂式 |
||
应急照明控制器 |
A-C-A100/G |
IP30 |
|
1800*500*560 |
立柜式 |
||
消防应急灯具专用电源 |
A-D-0.2KVA-A200L |
当建筑物发生紧急情况时,应急电源可以为消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散指示灯正常工作,共有4个回路,单个回路不超100W,总功率不超额定功率。安装地点:配电间 |
IP33 |
|
500*400*200 |
壁挂式 |
|
消防应急灯具专用电源 |
A-D-0.3KVA-A200FP |
当建筑物发生紧急情况时,应急电源可以为消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散指示灯正常工作,共有8个回路,单个回路不超100W,总功率不超额定功率。安装地点:配电间 |
IP33 |
|
750*600*280 |
壁挂式 |
|
消防应急灯具专用电源 |
A-D-1KVA-A200L |
IP33 |
|
750*600*280 |
壁挂式 |
||
消防应急灯具专用电源 |
A-D-0.3KVA-A200L |
IP65 |
|
500*400*200 |
壁挂式 |
||
消防应急灯具专用电源 |
A-D-0.5KVA-A200L |
IP65 |
|
600*480*230 |
壁挂式 |
||
超薄单面 |
A-BLJC-1LROXEII1W-A431B |
实时上报工作状态,远程控制频闪、方向调整功能 |
IP30 |
|
128*355*9 |
壁挂式 |
|
亚克力疏散指示灯 |
A-BLJC-2LROEI1W-A430Y |
实时上报工作状态,远程控制频闪、方向调整功能 |
IP30 |
|
189*361*5 |
吊装式 |
|
高防护单面疏散指示灯 |
A-BLJC-1LROEII1W-A431H |
实时上报工作状态,远程控制频闪、方向调整功能,IP等级67 |
IP67 |
|
145*400*15 |
壁挂式 |
|
不锈钢地埋疏散指示灯 |
A-BLJC-1LREI1W-A5155S |
实时上报工作状态,远程控制频闪、方向调整功能 |
IP67 |
|
Φ155*H37 |
地埋155mm |
|
不锈钢地埋疏散指示灯 |
A-BLJC-1LREI1W-A5180S |
实时上报工作状态,远程控制频闪、方向调整功能 |
IP67 |
|
Φ180*H37 |
地埋180mm |
|
防爆疏散指示灯 |
A-BLJC-1LROEI1W-A431EX |
实时上报工作状态,远程控制频闪功能,防爆等级:ExdeIICT6Gb/ExtDA21IP66T80℃ |
IP65 |
|
165*375*65 |
壁挂式 |
|
嵌顶照明灯 |
A-ZFJC-EXW-A631 |
实时上报工作状态,开启点亮、关闭功能 |
IP30 |
|
Φ120*H57 |
嵌顶式 |
|
壁挂照明灯 |
A-ZFJC-EXW-A630B |
实时上报工作状态,开启点亮、关闭功能 |
IP30 |
|
119*209*75 |
壁挂式 |
|
吸顶照明灯 |
A-ZFJC-EXW-A803 |
实时上报工作状态,开启点亮、关闭功能 |
IP30 |
|
Φ101.7*H46.7 |
吸顶式 |
|
人体感应吸顶照明灯 |
A-ZFJC-EXW-A633GY |
实时上报工作状态,开启点亮、关闭功能,人体感应 |
IP30 |
|
Φ255*H70 |
吸顶式 |
|
圆形高防护照明灯 |
A-ZFJC-EXW-A603HC |
实时上报工作状态,开启点亮、关闭功能,IP67,圆形 |
IP67 |
|
Φ175*H60 |
壁挂/吸顶式 |
|
椭圆高防护照明灯 |
A-ZFJC-EXW-A603HE |
实时上报工作状态,开启点亮、关闭功能,IP67,椭圆 |
IP67 |
|
198*98*55 |
壁挂/吸顶式 |
|
6.11有源谐波治理系统硬件配置方案
名称 |
型号 |
功能 |
有源谐波治理系统 |
AnSin-□-MI型 |
采用DSP+FPGA全数字控制方式,并联在系统中,兼补谐波和无功:可对2~51次谐波进行全补偿或特定次谐波进行补偿;具备完善的桥臂过流保护、直流过压保护、装置过温保护功能:基于谷歌Fliutter框架构建的遥信、遥控软件平台,具备远程服务与数据处理功能;支持IOS、安卓、PC多平台交互;具备超前和滞后的功率因数校正功能,可将三相不平衡负荷调整至平衡;具备动态过温降载功能,较大限度的保证滤波器的持续运行;具备智能风扇转速控制功能,根据负荷率和环境温度智能控制风扇转速,降低损耗;具备动态扩容功能。 |
有源无功补偿系统 |
AnCos-□-MI型 |
采用DSP高速检测和运算的数字控制系统监控及显示系统;具备无功功率线性补偿、三相电流平衡治理和稳定电压的功能,并可滤除5、7、11、13次以内的谐波;具备远程通讯接口功能,并可通过PC机进行实时监控:基于谷歌Fliutter框架构建的遥信、遥控软件平台,具备远程服务与数据处理功能;支持IOS、安卓、PC多平台交互;具备数据可视化与策略定制化;具备自动检测运行功能;具备智能散热和无极调速的功能;具备动态扩容功能,支持插拔,方便更换;具备测量监视和定值设定功能;具备过压切除、过压闭锁、欠压切除、超温告警等保护功能。 |
低压无功功率补偿装置 |
ANSVC |
多种补偿形式:三相共补、三相分补、共补十分补三种形式,并使用串联电抗器保护电容器;控制器具有多回路循环或编码投切运行方式,能有效避免分组投切时个别电容投切过于频繁的问题;具有电力参数监测、采集和统计功能和标准的通信接口,可实现远程实时监测和计算机联网管理。 |
谐波保护器 |
ANHPD |
吸收3kHz〜10MHz频率各种能量的谐波干扰,消除高次谐波、高频噪声、脉冲尖峰、浪涌等干扰,挤正电压、电流波形,克服由于高频谐波污染引起的干扰,保障设备的安全运行。 |
中銭安防保护器 |
ANSNP |
DSP+FPGA控制方式,响应时间短,全数字控制算法;可滤除中性线中由3N次谐波或三相不平衡造成的过大电流;具有完善的桥臂过流保护、直流过压保护、装置过温保护功能:釆用4.3英寸屏慕彩色触摸屏以实现参数设置和控制;多机并联,达到较高的电流输出等级。 |
混合动态谐波无功补偿 系统 |
AnCos-□/□-MI型 |
线性输出,无功功率全容性-全感性输出的同时,可滤除特定次谐波;具备三相不平衡治理及稳压功能;补偿后系统功率因数>0.99;具有有源滤波功能,单模块有四种规格:30kvar无功十15A滤波,50kvar无功+25A滤波,75kvar无功+37.5A滤波,lOOkvar无功+50A滤波;模块化并联设计;基于谷歌Fliutter框架构建的遥信、遥控软件平台,具备运程服务与数据处理功能;支持IOS、安卓、PC多平台交互。 |
混合动态无功补偿系统 |
AnCos-□/Q□II型 |
补偿方式灵活;无功补偿,谐波治理,解决三相不平衡问题;全模块设计;具有人性化的人机交互界面,实时显示系统的电能质量信息;基于谷歌Fliutter框架构建的遥信、遥控软件平台,具备远程服务与数据处理功能:支持IOS、安卓、PC多平台交互;采用7寸触摸屏,可以监控每一路TSCI作状态,实现参数设置和控制,保障功率因数可以达到0.99以上。 |
混合动态消谐补偿系统 |
AnCos-□/C□II型 |
控制方式灵活,釆用先进的主电路拓扑和控制算法,快速响应;一机多能,既可补偿谐波,又可兼补无功;模块化设计;釆用可靠的电容电疣器组合,防止出现谐振;基于谷歌Fliutter框架构建的遥信、遥控软件平台,具备远程服务与数据处理功能;支持IOS、安卓、PC多平台交互;采用7英寸大屏慕彩色触摸屏以实现参数设置和控制,使用方便,易于操作和维护。 |
6.12充电桩运营收费平台硬件配置方案
应用场景 |
型号 |
图片 |
保护功能 |
充电桩管理平台 |
AcrelCloud-9000 |
|
采用泛在物联、云计算、大数据、移动通讯、智能传感等技术手段可为用户提供能源数据采集、统计分析、能效分析、用能预警、设备管理等服务,平台可以广泛应用于多种领域。 |
新能源汽车充电桩 |
AEV-AC007D-LCD |
|
输入输出电压:AC220V 1个充电接口,充电线长5米;输出功率7km;扫码、刷卡支付:标 配无线通讯:4G、WIFI、蓝牙三选一(下单备注规格,无备注默认4G 通讯)。 |
AEV-DC060S |
|
直流60kw双枪一体充电机 |
|
AEV-DC120S |
|
直流120kw双枪一体充电机 |
|
智能电动车充电桩 |
ACX10A系列 |
|
10路承载电流25A,单路输出电流3A,单回路功率1000W,总功率5500W。充满自停、断电记忆、短路保护、过载保护、空载保护、故障回路识别、远程升级、功率识别、独立计量、告警上报。 ACX10A-TYHN:防护等级IP21,支持投币、刷卡,扫码、免费充电 ACX10A-TYN:防护等级IP21,支持投币、刷卡,免费充电 ACX10A-YHW:防护等级IP65,支持刷卡,扫码,免费充电 ACX10A-YHN:防护等级IP21,支持刷卡,扫码,免费充电 ACX10A-YW:防护等级IP65,支持刷卡、免费充电 ACX10A-MW:防护等级IP65,仅支持免费充电 |
ACX2A系列 |
|
2路承载电流20A,单路输出电流10A,单回路功率2200W,总功率4400W。充满自停、断电记忆、短路保护、过载保护、空载保护、故障回路识别、远程升级、功率识别,报警上报。 ACX2A-YHN:防护等级IP21,支持刷卡、扫码充电 ACX2A-HN:防护等级IP21,支持扫码充电 ACX2A-YN:防护等级IP21,支持刷卡充电 |
6.13医疗隔离电源解决方案硬件配置方案
名称 |
型号 |
图片 |
功能 |
|
IT配电监控系统 |
GGF-800 |
|
基于触摸屏软件设计,具有远程测量、远程参数设置和远程自检等多种功能 |
|
医用隔离电源柜 |
GGF-I |
|
三相进单相出,包含单套隔离电源系统 |
|
GGF-O |
三相进三相、单相出,包含单套或者多套隔离电源系统 |
|||
绝缘监测仪 |
AIM-M10 |
|
绝缘监测,隔离变压器温度监测,负载监测,接线判断及故障报警功能;1路继电器、1路RS485通讯、24VDC电源输出 |
|
AIM-M100 |
|
绝缘监测,隔离变压器温度监测,负载监测,接线判断及故障报警功能;2路继电器、2路RS485通讯 |
||
AIM-M200 |
|
绝缘监测,隔离变压器温度监测,负载监测,接线判断及故障报警功能;2路继电器、1路RS485通讯、1路CAN通讯;支持绝缘故障定位 |
||
仪用电源 |
ACLP10-24 |
|
为AID系列报警与显示仪提供24V稳压电源 |
|
HDR-60-24 |
为AIM-M200医疗智能绝缘监测仪、ASG150测试信号发生器、AIL150-4/AIL150-8绝缘故障定位仪和AID200集中报警与显示仪提供24V稳压电源 |
|||
报警与显示仪 |
AID10 |
|
出现绝缘故障、过负载、变压器温升过高和接线故障时报警 |
|
AID120 |
|
具有绝缘电阻、变压器负荷率实时显示功能;可远程设置绝缘监测仪的报警阈值 |
||
AID150 |
|
采用RS485通讯,可远程监测*多16套AIM-M10/AIM-M100/AIM-M200绝缘监测仪和AIM-R100剩余电流监视仪的运行状况,也可以远程设置各类报警参数和远程启动仪表自检。可实时监测与仪表通讯是否正常,并可记录20条故障记录 |
||
AID200 |
|
采用CAN通讯,可远程监测*多16套AIM-M200绝缘监测仪的运行状况,也可以远程设置各类报警参数和远程启动仪表自检。可实时监测与仪表通讯是否正常,并可记录20条故障记录 |
||
测试信号发生器 |
ASG150 |
|
采用CAN通讯,可与其他设备进行数据交互。当系统出现绝缘故障时,可产生故障定位信号注入系统中,配合故障定位仪定位故障回路。且具有L1,L2断线监测功能及故障所在线指示功能 |
|
绝缘故障定位仪 |
AIL150-4 |
|
采用CAN通讯,可与其他设备进行数据交互。配合测试信号发生器可实现故障定位功能 |
*多可定位4个支路 |
AIL150-8 |
*多可定位8个支路 |
|||
电流互感器 |
AKH-0.66P26 |
|
与AIM系列绝缘监测仪配套使用的保护型互感器。*大可测电流为50A,变比为2000:1 |
|
医用隔离变压器 |
AITR3150 |
|
单相隔离变压器,电压变比为1:1,用于将TN-S系统转换为IT系统 |
*大容量为:3150VA |
AITR5000 |
*大容量为:5000VA |
|||
AITR6300 |
*大容量为:6300VA |
|||
AITR8000 |
*大容量为:8000VA |
|||
AITR10000 |
*大容量为:10000VA |
|||
剩余电流监测仪 |
AIM-R100 |
|
12路剩余电流监测,1路继电器输出,事件记录,点阵LCD显示,RS485/ModBUS通讯,报警范围6mA~1A |
|
剩余电流互感器 |
AKH-0.66/L-20 |
|
与AIM-R100剩余电流监测仪搭配使用的剩余电流互感器 |
7结束语
建设一个全局化、智慧化、数字化的后勤智慧能源管理平台,对医院实现后勤精细化节能管理意义重大。在未来医院发展的道路上,医院后勤管理依然面临众多的能源挑战和机遇,不仅要强化平台应用,同时注重医院在新建、改建、扩建的同时,不断优化信息化管理方
案设计,实现与其他管理子系统的高度集成和数据共享、信息互通,如楼宇自动化系统、设备管理系统和医疗信息系统等,通过统筹优化资源配置,形成一院多区同质化的能源管理模式,不断提高能源使用效能,同时采用可再生能源等绿色能源,降低碳排放和环境影响,助力医院高效可持续发展。
参考文献
[1]伊菁华,吕曼溪.“智慧医院”背景下智慧后勤综合管理平台的构建[J].中国卫生标准管理,2020,11(19):3-5.
[2]赵海峰,公共机构要为碳达峰碳中和作更大贡献[N].学习时报,2021-06-21(1).
[3]杨毅,蔡宏武,邢怀岭,等.医院建筑能源与设备管理的现状及发展路径分析[J].中国医院建筑与装备,2017,18(11):84-86.
[4]陈天雨,巴志强,陈阳,等.医院后勤信息化建设的探索与实践[J].现代医院管理,2018,16(4):11-13.
[5]胥婷,崔文彬,于广军.我国智慧医院建设现状及发展路径[J]中国医院,2020,24(3):1-3,10
[6]宋骏行,李昂,肖鹰,杨小龙,樊效鸿.医院后勤智慧能源管理平台建设与应用
[7]安科瑞企业微电网选型手册2021.10版
本文地址: https://www.xsyiq.com/55816.html
网站内容如侵犯了您的权益,请联系我们删除。
