摘要：电气故障是引起火灾的重要原因。由于传统的火灾报警器都是独立存在的，不仅没有组网，数据也不同步，造成发生火灾后响应不够及时。为了对火情及消防设施进行智能化监控与管理，应用物联网技术，将感知设备、监控平台、监管系统连接在一起，可以实现数据共享，通过搭建智能、安全的消防体系，做到响应迅速、减少客户火灾损失，其中消防系统数据也为后期维保提供了数据支撑。
关键词:火灾监控;物联网;智慧消防
0引言
人口较多的商场和住宅区容易发生火灾,而且人员密集环境复杂，更容易造成人员受伤或死亡。根据数据显示，常见的发生电气火灾方式有两种:一种是过热型火灾，由于电气设备的某个部位过热,并未进行及时的修理,从而导致线路绝缘层老化，甚至直接点燃可燃物。可能引起过热型火灾情况有工作电压不符合用电器的额定电压;用电器的线路发生短路;用电器的导体连接部位解除不好，使解除电阻变大;用电器频繁的启动关闭等。另一种是放电型火灾，由于产生火花和电弧，点燃了附近的物体而发生火灾可能引起放电型火灾情况有用电器的线路短路、单向短路或者断路;通过用电器电压过大等。在日常生活中,过热型电气火灾比放电型火灾发生的多。面对这种情况，我国在住宅区和大型商场等安装火灾探测报警系统,但是大部分火灾报警器都是独立使用的,效果不是很理想,这就需要进行技术创新，增加现代化的消防设备以及联网管理监控系统。
1国内电气火灾监控系统发展分析
笔者认为，我国的电气火灾监控系统可以分为三个阶段。
*一阶段为多线制阶段，该阶段的电气火灾监控产品_般只能利用开关量来控制,而且监控设备和探测器的信号都是独立的,二者之间的信号传递需要用传感器来完成，这就需要更多的线路来连接,不仅增加成本,并且复杂的线路对于后期维护而言较为困难，我国早期的电气火灾监控系统大多采用这种形式叫
*二阶段为总线式阶段，随着通信技术的进步，硬件成本也在逐渐降低。监控设备中常用到总线技术，常见的有控制器局域网络(ControllerAreaNetwork,CAN)总线、二总线和RS-485总线。总线式电气火灾监控设备利用的是数字信号,而不是开关量,此方法能够降低成本,并且更有效、便捷地传递探测器的数据。现如今,我国采用的电气火灾监控设备基本上都是总线式监控系统。尽管这种设备的扩展性相对较差,但是却具有较高的稳定性。
*三阶段为网络化阶段,随着5G技术的成熟与应用，越来越多的电气火灾监控设备从总线式阶段进入网络化阶段。该阶段中*重要的就是物联网技术,物联网(internetofThings)就是把各种信息传感器按照规定好的协议用互联网技术连接起来，可以进行数据传输,信息交换和信息处理。通过物联网技术，电气设备的线路可以被工作人员远程的监控，也可以和消防部门的报警系统直接关联。一旦发生电气火灾报警,消防部门可以在*一时间知晓并及时赶来现场,从而有效控制住火灾或者把损伤降到*低。这样利用物联网技术设计的火灾报警控制系统不仅有效地解决了问题，更有效地规避了电气火灾。检修工作人员还可以通过网络化电气火灾监控设准确、快速地找到故障位置，从而从源头上减少电气火灾的发生。
在我国电气火灾监控设备逐步从总线式阶段步入网络化阶段,许多电气火灾监控产品的不仅结合了国外成熟产品的科学技术，还根据我国建筑物的特点进行了专属定制,进一步促进了我国电气火灾监控设备的快速发展。基于此，笔者设计了一套基于物联网技术的电气火灾监控系统。
2基于物联网技术的电气火灾监控系统设计
2.1监控结构分析
一方面，以往的电气火灾监控设备只能监控单个建筑物,因此监控整个商场或者住宅就需要设置很多监控设备。监控点越多,线路就越多,数据也就越难读取,这就对设备的质量提出了有更高的要求。尤其是大型建筑物中的管道、线路比较密集，一旦发生火灾将难以控制，因此应该针对不同地点运用独立的系统进行监控。为此，笔者针对大型商场或者楼层结构复杂的住宅区设计了电气火灾监控设备，旨在实现更广范围的控制,以及更有效地掌控。另一方面,由于传统的火灾监控设备不能很好地监控大型商场，自然达不到消防要求;检修也较为困难,而且一旦线路老化，进一步增加了更新和升级监控设备的难度。通过以上情况分析可知，传统的监控设备仅能解决单个建筑物的需求,若想将其应用到大型建筑中则需要增加上位机，并对各个建筑物的数据进行采集和汇总，这就需要对硬件进行改进和更新，同时还需要对上位机进行合理地改造和设计,以提升工作效率，从而*大程度地采集和汇总数据。只有更快地找到问题所在，才能更有效地预防火灾肌对于大型商场等大型建筑物而言，所需的24小时不间断监控可以通过网络化系统来实现。这样就能更清楚地掌握用电器的情况，从而有效地预防火灾。基于物联网技术的智慧消防系统原理如图1所示。
通过建设图1中的智慧型消防平台，不仅能够对消防系统、消防装备、消防设施和消防人员等相关信息进行智能数据采集,还能够实现数据的分析、处理与智能决策。作为一体化服务云平台，在为业主提供7*24小时值守服务的同时,还能实时监控消防设施的运行情况，并为客户提供火灾预警和设备故障提示，再结合AI技术实现火警智能研判，以便*一时间发现火警和火情。通过运营中心管理系统7*24小时不间断监控,实现对管理服务进程与质量的管控;通过消防管家实现了火灾风险要素可视化、预警实时化和智能化的安全管理;通过维保助手高效地维护消防管理，实现了多维管控。
2.2电气火灾监测控系统性能要求
电气火灾监控设备应达到以下要求:当设备未达到安全要求时，系统可以自行检查,并做到随时对设备监控点进行排查;当监控设备发现异常时,应及时报警并且提供准确的异常位置和问题原因;当监控点电流和温度的变化达到预警值时，及时向主机报警;监控设备应该符合国家相关规定,不能对原设备进行大幅度改动，电路中的母线不能接入配电箱。
2.3电气火灾监控系统设计
电气火灾监控系统由监控主机和探测器两部分组成。监控主机做到24小时实时监控，一旦发生报警信息时,相关工作人员应及时进行检査与处理，并通知检修人员到达现场进行故障检测及处理。探测器由电气火灾监控模块、配电线路漏电监控和温度监测报警模块三个模块组成。
2.3.1配电线路漏电监控设计
线路漏电是非常严重的问题，因此应严格监控，尤其需要注意以下几方面:监控系统的报警值应为报警系统的80%~100%,报警值范围应为20-10000mA;不确定的预警范围应控制在电源值的3~4倍,并且不能超过100-300mA。对于配电线路而言，应设为二级保护。**级一般是线路的末端，其作用是预防发生触电危险,作为一种防触电装置，末端应选择未延时RCD,首端应选择电磁式RCD,电流值应该小于30mA。由于的通过故障电流来工作，因此与电路上的电压无关，这样就可以有效提高准确性。*二级保护主要是预警,从产生故障到发生火灾会有一段较长的延时，可以利用*二级保护进行有效排査。使用时，应确保二级保护始终生效，因为一旦保护脱扣,可能会造成不必要的恐慌。监控器包括动力回路监控器和照明回路监控器两部分,应分别设置成不同阈值和电流报警值。动力回路监控器的电流报警值范围通常为50-100mA,阈值范围应为200-300mA。
2.3.2电气火灾监控设备要求
电气设备的用电线路装配有电流传感器、电流探测器和配电箱。电流在预设值范围内进行调节,当需要设置漏电脱扣时，可以使用正常的漏电脱扣断路器，而不需要使用剩余电流断路器;如果不需要漏电报警,可以使用报警式剩余电流探测器，以减少浪费;也可以在回路中设置短路隔离器,以有效避免监控中心和监控设备之间的线路短路。
3基于物联网技术的电气火灾监控系统安装
通常情况下,探测器和检测器将一并安装在配电门上，由于探测器需要穿过配电回路，并且需要固定在框架里,因此*好是交给专业的配电柜厂家进行安装,以确保安装正确。在找到安装厂家后，首先需要与配电柜厂家进行仔细审核,通过核査各个线路是否存在问题,来确保线路连接的正确性;再提交探测器和监控器的外形和设备型号;然后进行现场安装。与其他安装相比,由于电气火灾监控设备线路中的线数较少，因此安装较为简单，但仍注意以下几个方面：铺设超五类非屏蔽双绞线(UTP)时，应在配电箱内预留一块;在压接好RJ45水晶头后,应使用测线仪对线路进行测试,确认无问题后才能进行安装;总线的管线不能与其他的强或弱管线混在一起;未不影响配电柜里的器件和线路，柜里的线路应清晰整洁、布局美观。在安装完之后,应逐条检查线路，确认无问题后再对火灾检测设备进行开机测试，进而确保整个装置无问题。
4安科瑞电气火灾监控系统
4.1概述
Acre1-6000电气火灾监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，保证了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对剩余电流、过电流、过电压、温度和故障电弧等信号的采集与监视，实现对电气火灾的早期预防和报警，当必要时还能联动切除被检测到剩余电流、温度和故障电弧等超标的配电回路;并根据用户的需求，还可以满足与AcreIEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。
4.2应用场合
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家*点消防单位以及石油化工、文教卫生、金融、电信等领域。

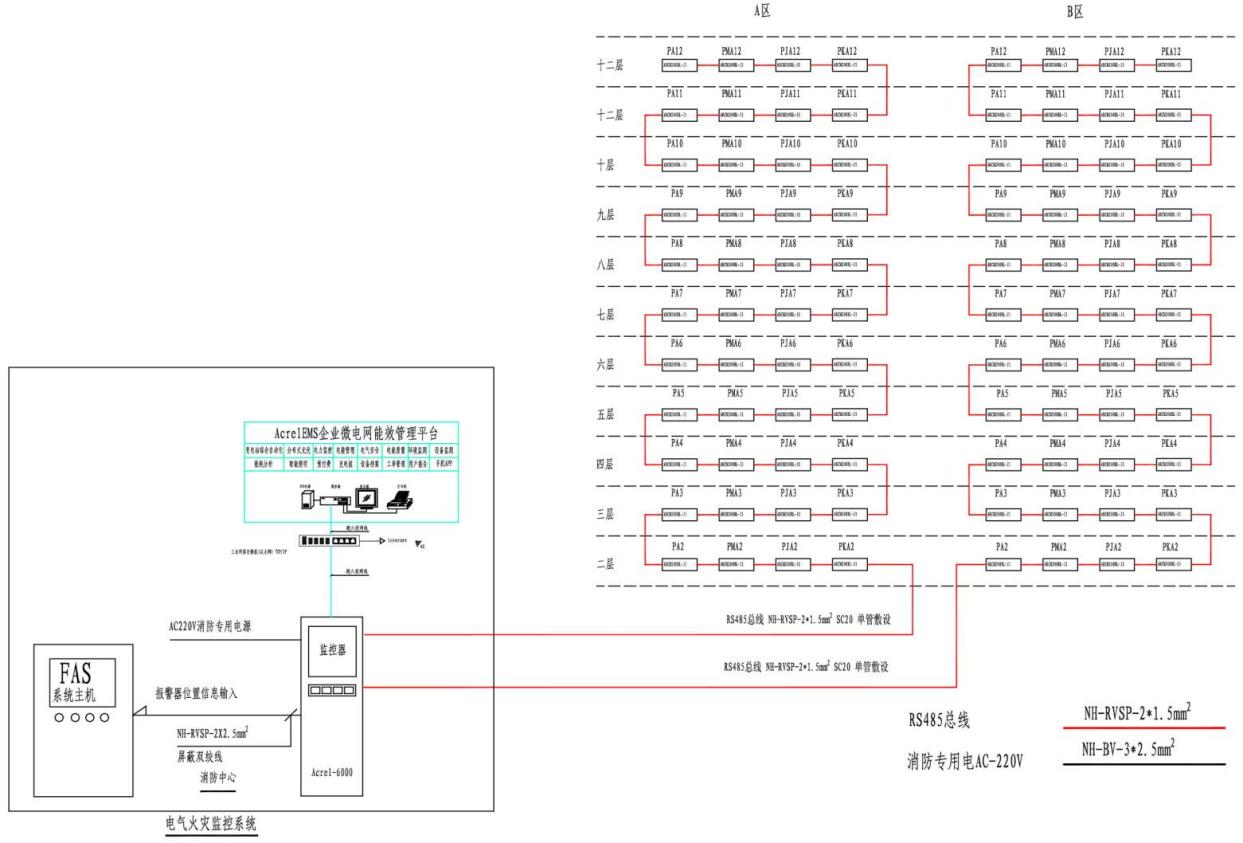

4.3系统结构

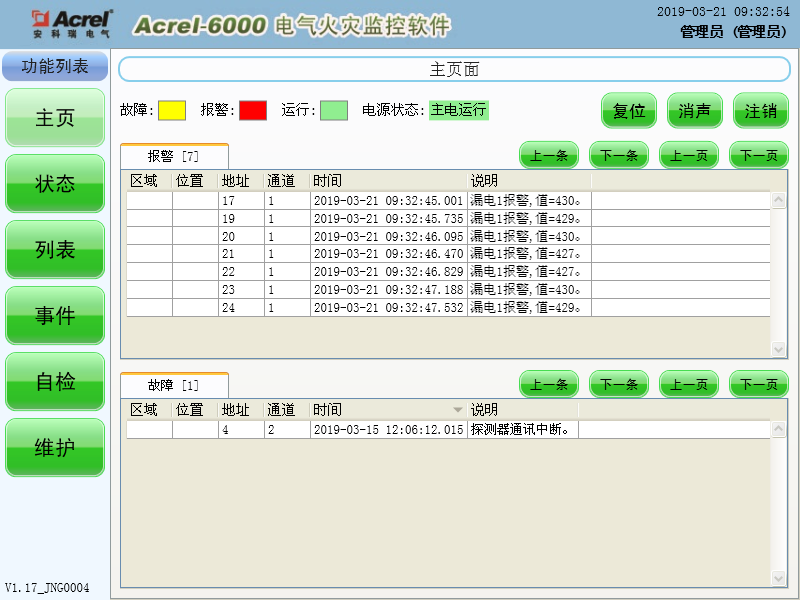

4.4系统功能
1）监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。
2）当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。
3）通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。
4）当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。
5结束语
随着我国的经济迅速发展，作为城市标志的大型商场、高层建筑、大规模社区等的用电的需求越来越多,而随着用电量的增加,发生的火灾也越来越多。为了避免严重影响人们的正常生产生活,电气火灾监控系统显得尤为必要。不仅可以高效预防电气火灾,从源头上减少电气火灾的发生，对于控制电气火灾也有着重要意义。笔者设计的这套电气火灾监控系统,不仅具有针对性功能,还有着较强实时性能，作为嵌入配电柜中的系统,主要通过相关传感器和电流检测器来实时监控所覆盖个区域的所有线路节点,能够满足应用的实际需求。
