鼎阳SHA860A系列手持信号分析仪 SHA861A/SHA862A 室内/室外地图脉冲分析

日期: 2024-03-29 00:00:00 分类: 其他浏览量：留言数： 57481

室内/室外地图；除了测量 5G 和 LTE 基站的性能外，鼎阳SHA860A系列手持信号分析仪 SHA861A/SHA862A手持信号分析仪基站技术人员还需进行信号覆盖分析，以便运营商分析基站周边的覆盖条件。SHA860A的室内/室外地图模式可以帮助技术人员了解基站的位置、天线的高度和方向等，对信号覆盖情况进行的掌控，轻松地识别出信号覆盖差或者存在高度干扰的区域，进而采取相应的措施进行优化，有助于快速提高基站技术人员的工作效率。

脉冲参数分析；SHA860A脉冲分析功能最大测量点数为10001，支持功率测量、脉冲特性、转换特性测量；支持正峰值检波、负峰值检波、采样检波、平均检波、常规检波。可帮助工程师准确分析和掌握信号特征，评估和验证射频设备性能。

频谱分析频率范围：9 kHz - 3.6 GHz / 7.5 GHz

实时分析带宽最大110 MHz

支持 5G NR OTA测量分析

支持 LTE FDD/TDD OTA测量分析

支持脉冲测量分析

支持GPS定位，在线地图显示

典型工作时间 2.5 小时，净重 3.2 kg

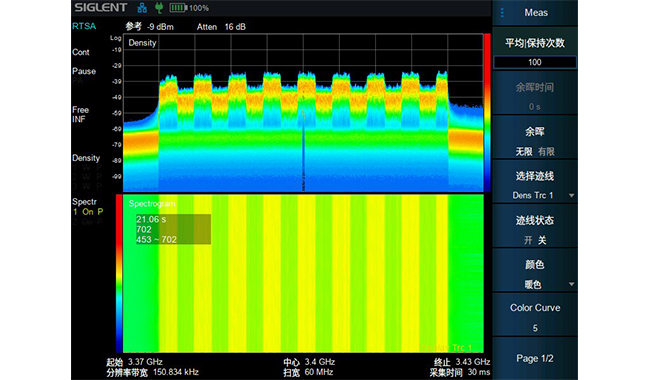

实时频谱分析 RTSA

SHA860A 实时分析带宽最大 110 MHz，能以100% POI 捕获最短 3.51 µs 的信号。RTSA 模式下，分析仪能在实时分析带宽之内无缝地进行 FFT 计算和频谱触发，十分有利于瞬态信号的捕获，分析信号频率、信号特征、持续时长、幅度变化等。在频谱监测、跳频电台测试、振荡器研发等领域有着广泛的应用。

IQ 数据采集；SHA860A IQ数据采集功能拥有 300 MHz 采样率，100 MHz 信号带宽，其高精度、高速度、高可靠性可以捕捉频谱仪输入的模拟信号并转换为频谱数据，不仅能帮助用户记录和显示频谱数据，还可以将数据存储到本地或 USB，具有的灵活性。

LTE FDD/TDD OTA测量

SHA860A 的 LTE OTA 测量功能十分完备，能提供 PCI、扇区 ID、小区组、频率误差、时间偏移、同步状态、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)、平均 EVM、峰值 EVM 等解调指标，并通过星座图显示 LTE 信号质量。
