极简设计，便捷好用；鼎阳SSA3000X Plus系列频谱分析仪 3075X Plus/3032X Plus/3021X 性能优异
· 现代工业设计，大气简洁的显示界面和操作方式
· 多点电容触摸屏，支持鼠标和键盘
· 支持屏幕编辑和保护
· 高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
丰富的信号功率测量
具备丰富的无线通信信号功率测量功能：
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)
EMI预兼容测试
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能；
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线；
· 频率对数轴，实现对数频率显示和限制线；
· 符合CISPR 16-1-1的EMI滤波器和准峰值检波器，以及可配置准峰值的测量驻留时间；
· Siglent SRF5030T探头套装，是大部分辐射骚扰测试的利器，提供4种不同分辨率的磁场和电场探头，针对空间辐射，线缆，PCB等查找干扰源；SSA同时标配20dB的前置放大器，以提高系统测试灵敏度。
· Siglent SEM5040A人工电源网络，产品的性能符合CISPR16-1-2：2006标准要求，适用于单相设备传导骚扰电压测量。
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程，可极大节省预兼容测试的时间；该软件也支持全流程的文件配置，方便工程管理。
调制分析
丰富解调分析功能：
· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能；
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力；
· 具备眼图，星座图，相位图，时域，频域，误差域等多种分析格式。
频率范围9 kHz ~ 7.5 GHz
显示平均噪声电平 DANL -165 dBm/Hz （典型值）
相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
全幅度精度<0.7 dB
最小分辨率带宽（RBW）1 Hz
10.1英寸触摸屏
驻波比和传输响应测量
SSA3000X Plus可作为网络分析仪使用
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损；

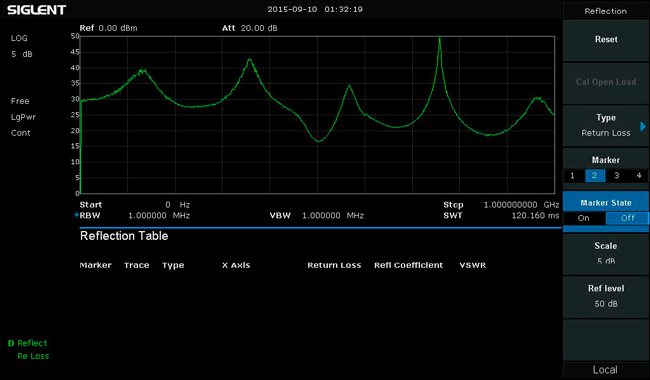

· 配合跟踪信号源和外置定向耦合器(RB3X32)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss；
型号 频率范围 矢量网络分析范围 分辨率带宽（RBW） 相位噪声(典型值) 显示平均噪声电平（DANL） 跟踪源
SSA3075X Plus 9 kHz ~ 7.5 GHz 1 Hz ~ 3 MHz < -98 dBc/Hz -165 dBm/Hz
SSA3032X Plus 9 kHz ~ 3.2 GHz 1 Hz ~ 1 MHz < -98 dBc/Hz -161 dBm/Hz
SSA3021X Plus 9 kHz ~ 2.1 GHz 1 Hz ~ 1 MHz < -98 dBc/Hz -161 dBm/Hz
SSA3015X Plus 9 kHz ~ 1.5 GHz 1 Hz ~ 1 MHz < -99 dBc/Hz -156 dBm/Hz
SSA3075X-C 9 kHz ~ 7.5 GHz 1 Hz ~ 3 MHz < -98 dBc/Hz -165 dBm/Hz
