鼎阳SSA5000A系列频谱分析仪 SSA5083A/SSA5085A 蓝牙调制分析 噪声系数测量

实时信号采集和数据分析；基于 PC 软件 EasyVSA 实现的实时信号采集功能以及信号调制分析。鼎阳SSA5000A系列频谱分析仪 SSA5083A/SSA5085A 蓝牙调制分析 噪声系数测量

实时频谱分析功能；支持 Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号。

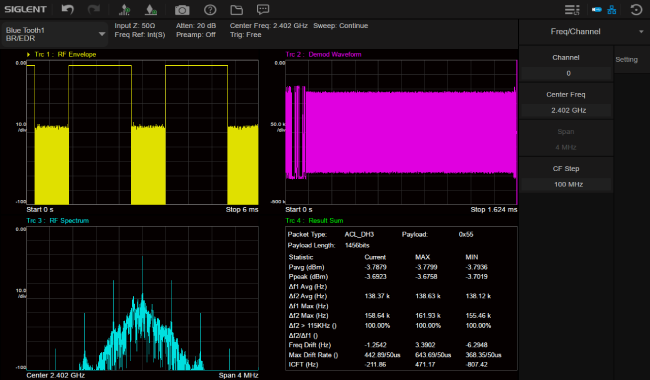

蓝牙调制分析

自动检测信号的协议版本进行Bluetooth BR/EDR/LE一键测量助您放心地设计、评估和制造蓝牙设备。与SigIQPro信号生成软件组成鼎阳科技经济高效的Bluetooth信号生成与信号分析解决方案，加速从生成信号到数据信息再到评估结论的进程。

噪声系数测量

鼎阳科技SSA5000A噪声系数测量功能为工程师提供了一个简单的工具，可以快速有效地进行高质量的噪声系数测量，用折线图、计量表和表格视图描述DUT和系统模块的噪声系数和增益，除此之外还支持测量噪声因子、Y因子、等效噪声温度、热噪底、冷噪底等参数。

相位噪声测量

鼎阳科技SSA5000A频谱仪提供一键式相位噪声测量功能。SSA5000A具有更低的显示平均噪声电平（DANL）和相位噪声，为您的测试的精确度保驾护航。更小的分辨率带宽，可以避免同时测量到载波功率和噪声功率，测量结果更精细化。

脉冲测量

鼎阳科技的SSA5000A脉冲测量功能，可以帮助工程师更好的分析当今的动态信号环境，可以自动进行功率测量、脉冲特性、转换特性测量。最高分辨率带宽可达10MHz，上升时间测量结果可达66ns，配合多种的触发方式，稳定捕获捷变信号。

频谱分析频率范围：9 kHz - 26.5 GHz

实时分析带宽 40 MHz（Real-Time Analysis）

显示平均噪声电平 DANL 低于 -165 dBm/Hz

相位噪声低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）

最小分辨率带宽（RBW）1 Hz

信号调制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等

测量频率范围 SSA5083A：9 kHz~13.6 GHz

SSA5085A：9 kHz~26.5 GHz

分辨率带宽 1 Hz~10 MHz

显示平均噪声电平 -165 dBm/Hz

单边带相位噪声 <-105 dBc/Hz

三阶交调TOI +15 dbm

实时分析带宽 40 MHz

频率分辨率 1 Hz

实时频谱视图 概率密度谱，瀑布图，3D频谱，时间功率谱

高级测量功能（选配） CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor

型号调制分析（选配） AM， FM， ASK， FSK， MSK， PSK， QAM

远程控制接口 LAN， USB Device， USB Host(USB-GPIB)

远程控制能力 SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer

显示 12.1 英寸（1280x800）显示屏，支持鼠标和键盘
