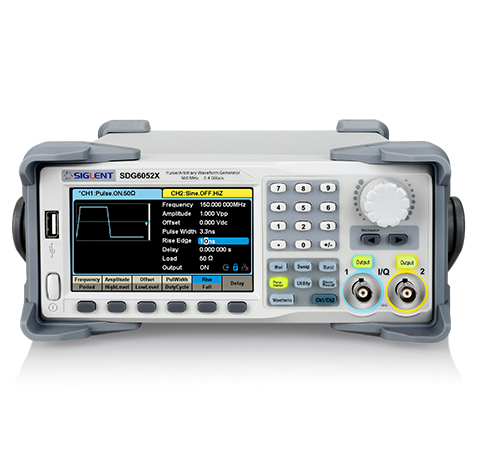

鼎阳SDG6000X系列脉冲/任意波形发生器 SDG6052X/SDG6032X 2.4 GSa/s采样率

分类: 其他 浏览量: 留言数: 58329

矢量信号源;SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 鼎阳SDG6000X系列脉冲/任意波形发生器 SDG6052X/SDG6032X 2.4 GSa/s采样率 可以作为基带源,或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz

· 符号率最大37.5 MSymb/s

· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

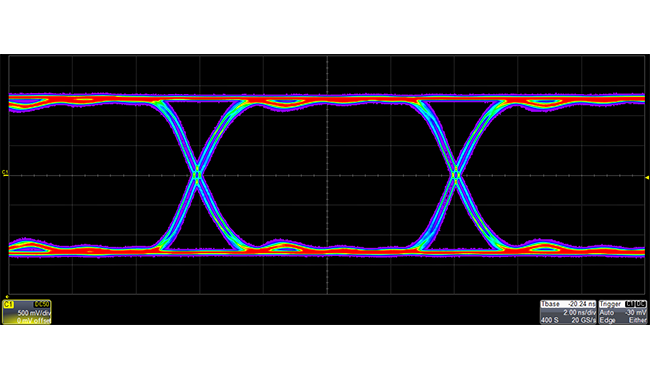

PRBS信号源

· 可提供PRBS3 ~ PRBS32 多种码型输出

· 可预设多种逻辑电平如:TTLLVCMOSLVPECLLVDS

· 最高速率可达300 Mbps

· 上升和下降时间可调

多合一信号发生器;连续波形发生器——最高频率可达500 MHz

· 脉冲信号发生器——最快上升/下降时间可达1 ns,低抖动,脉宽和沿精细可调

· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形

· IQ信号发生器——支持基带和中频 IQ 信号

· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号

· 噪声信号发生器——可输出带宽可调高斯白噪声


等性能双通道,最大输出频率500 MHz

2.4 GSa/s采样率,16 bit 垂直分辨率

脉冲信号最大频率150 MHz;上升/下降时间可调,最快可达1 ns

逐点输出任意波,波形长度2~20 Mpts

可作为 IQ 信号发生器(选件)

可作为 PRBS 信号发生器

可作为噪声信号发生器

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:


· 脉冲频率最高可达150 MHz

· 上升/下降时间分别可设置,最快可达1 ns

· 脉宽精细可调,最小可达3.2 ns

· 占空比低至0.001%

· 低抖动

带宽 350 MHz 500 MHz

采样率 2.4 GSa/s2X内插)

通道数 2

任意波长度 2 ~ 20 Mpts

垂直分辨率 16 bit

接口 标准 : U SB Host, USB Device, LAN

选件 : GPIB (USB-GPIB 适配器 )

调制功能 AMFMPMFSKASKPSKDSB-AMPWM

多种信号发生功能 连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器

信号频率 方波:1 μHz~120 MHz

脉冲:1 μHz~150 MHz

任意波:1 μHz~50 MHz

其他功能 Sweep 功能和 Burst 功能

谐波输出功能

双通道波形合并功能

通道间耦合、复制和跟踪功能

显示 4.3 英寸触摸显示屏 , 480 x 272 x RGB
