Y-A-Z系列抗震压力表产品介绍

Y-A-Z系列抗震压力表概述: Y-60A（含Y-21/2”A）、Y-100A（含Y-4”A）、Y-150A（含Y-6”A）系列抗振压力表及Y-60A-Z（含Y-21/2”A-Z）、Y-100A-Z（含Y-4”A-Z）、Y-150A-Z（含Y-6”A-Z）系列抗振压力表在吸取国外同类计算器特点的基础上而研制的新颖压力表。鉴于本类仪表具有国际上90 年代中期的水平，它不***外观精致，而且质优价廉，因此深受用户青睐，是目前国内外xj****技术装备中抉择的理想配套仪表。

Y-A-Z系列抗震压力表概述:

Y-60A（含Y-21/2”A）、Y-100A（含Y-4”A）、Y-150A（含Y-6”A）系列抗振压力表及Y-60A-Z（含Y-21/2”A-Z）、Y-100A-Z（含Y-4”A-Z）、Y-150A-Z（含Y-6”A-Z）系列抗振压力表在吸取国外同类计算器特点的基础上而研制的新颖压力表。鉴于本类仪表具有国际上90 年代中期的水平，它不***外观精致，而且质优价廉，因此深受用户青睐，是目前国内外xj****技术装备中抉择的理想配套仪表。

号：99225530.9.

本仪表广泛适用于石油、冶金、电力、轻工、医药、食品及通讯等领域中（技术装备）的测压系统测量无腐蚀性的液体介质的压力。

外观精致，防护力强

仪表外壳（表盖与表壳）系采用特种奥氏体不锈耐酸钢制成，两者以滚边式或卡口式（限Y-100A 、Y-150A系列）结构予以密封连接；接头与表壳之间以的结构形式并配以优质密封圈进行可靠密封。

性能稳定，持久耐用

测压元件以xj****的技术装备制成，并经过特殊的工艺处理，使之具有高的强度和弹性，以及优越的抗疲劳性能。

适应性强，安全性高

外壳上的观察窗选用高强度的工程塑料制成，能适应较恶劣的使用环境（如温差大、湿度高、工作振动较剧烈等），甚至因一时使用不当（介质温度偏高或产生瞬时的过压现象），也不致于导致潜在的危险。

型式多样、规格齐全

本仪表可供的品种和压力规格较齐全（参见技术参数栏）；压力计量单位除了以“M p a”为主外，也可制成“p s i、kgf/cm2”或“bar”等其它单位或主、付两种单位（一般以外销为主）；接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。

结构可靠，质优价廉

本仪表在结构设计上***具一格，表里并茂。在品质上由ISO9001 体系予以控制和保证，但价格***相当于普通的抗振压力表。

Y-A-Z系列抗震压力表型号表示

规格

内容

仪表公称直径及形式

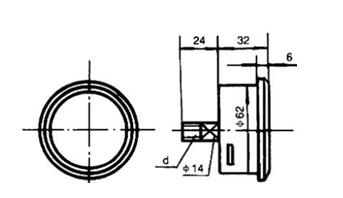

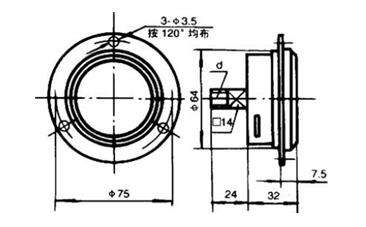

60、61、63分别表示公制规格的外壳直径为62mm径向直接式、轴向凸式装式和64mm轴向嵌装式（有表环式及固定架两种）；21/2”表示英制规格的外壳直径为62或64mm。

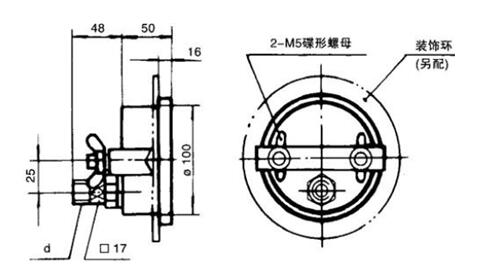

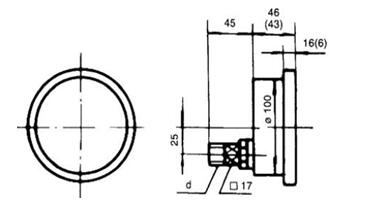

100、101、102、103分别表示外壳直径为100mm径向直接式、轮向凸装式、径向带后表环式和轴向嵌装式（有表环式及固定架式两种）；4”表示英制规格的外壳直径。

功能

抗振：Z

连接螺

纹

灌充液

甘油：省略硅油：G

固定型式

直接或凸装式：省略

表环式：H固定架式：J

标准范围

□

Y-A-Z系列抗震压力表主要技术指标

1、仪表标度范围、准确度及接头螺纹尺寸

型号	标度范围 MPa（Hg～PSi）	准确度 ±％F.S	接头螺纹尺寸
*Y-60A Y-61A Y-63A	0～0.1至40系列 -0.1～0至2.4系列	2.5	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-60A-Z Y-61A-Z Y-63A-Z	0～0.4至40系列 -0.1～0.3至2.4系列	2.5(3.5)	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1 Y-21/2”A2	0～15至6000系列 -30”～ 0至300系列	2(3)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1-Z Y-21/2”A2-Z	0～60至6000系列 -30”～60至300系列	2(3)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
Y-100A Y-101A Y-102A Y-103A	0～0.1至60系列 -0.1～0至2.4系列	1.6	M20×1.5 G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT)
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z	0～0.4至60系列 -0.1～0.3至2.4系列	1.6（2.5）	M20×1.5 G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT)
Y-4”A1 (A2)	0～15至6000系列 -30”～0至300系列	1(2)	G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT)
Y-4”A1 (A2)-Z	0～60至6000系列 -30”～60至300系列	1(2)	G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT)
注：未带“”号的型号均已获得实用新型*****。
