交直流高压试验变压器原理图
1、产品采用一次压制而成高压套管
2、套管与油桶之间*隔离加上所有连接部分采用进口耐油O型密封圈密封，*解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片
高压交流试验变压器的容量选择
标称油式变容量Pn确定公式：
Pn=KVn2ωCt×10-9
式中：Pn----标称试验变压器容量（KVA）
Vn-----试验变压器的额定输出高压的有效值（KV）
K-------**系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct------被试品的电容量（PF）
ω----角频率，ω=2πf ，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的桥式或悬式绝缘子：几十微法
简单的分级套管：100 – 1000PF
电压互感器：200 – 500PF
电力变压器 ：< 1000KVA- 1000PF
> 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘：250 – 300PF/m
气体绝缘：- 60PF/m
封闭变电站，SF6气体绝缘：100 – 10000PF
对于不同的试验电压Vn，选择不同的（适当的）**系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2
高压交流试验变压器结构
YDJ-YGB油式变采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，交直流高压试验变压器 因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1 ，内部结构图见图2。
高压交流试验变压器原理
1、油式变工作原理图见图3、图4

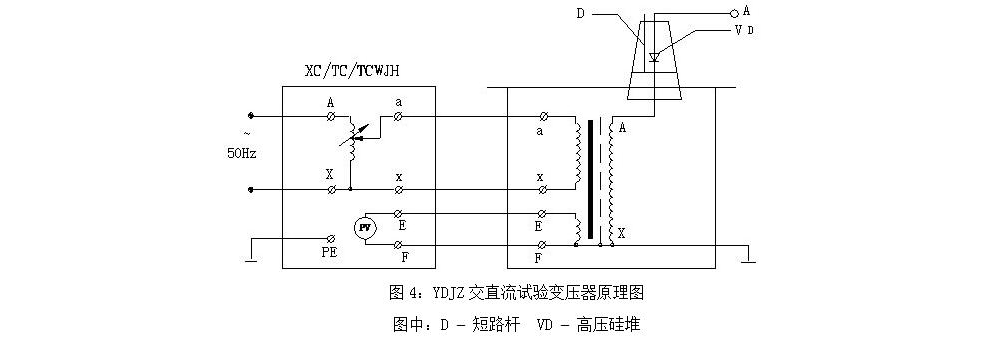

图4中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时 ，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。
油式变使用方法
油式变做被试品的工频耐压试验使用接线原理图见图6。
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100 – 300mA时，可取0.5 - 1Ω∕ⅴ（试验电压）；高压侧额定输出电流为1A以上时，可取1Ω∕ⅴ（试验电压）。常用水电阻作为限流电阻，管子长度可按150KV∕m考虑，管子的粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的 阻值）。
球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的110％ - 120％）球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω∕ⅴ（试验电压）选取。
在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于油式变存在着漏坑，在这上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时， 被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，油式变的漏抗必须存在着压降 。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压（见图6）。
