DWQZ8300-A08-B90,DWQZ8300-A11-B90,DWQZ8300-A25-B90.
概述:
DWQZ系列电涡流传感是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨***、响应速度快、抗干扰力强、不受油污等介质的影响等优点,因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。列如:径向和轴向的轴位移、差胀、轴偏心、轴振动、键相、转速。
DWQZ系列电涡流传感组成:

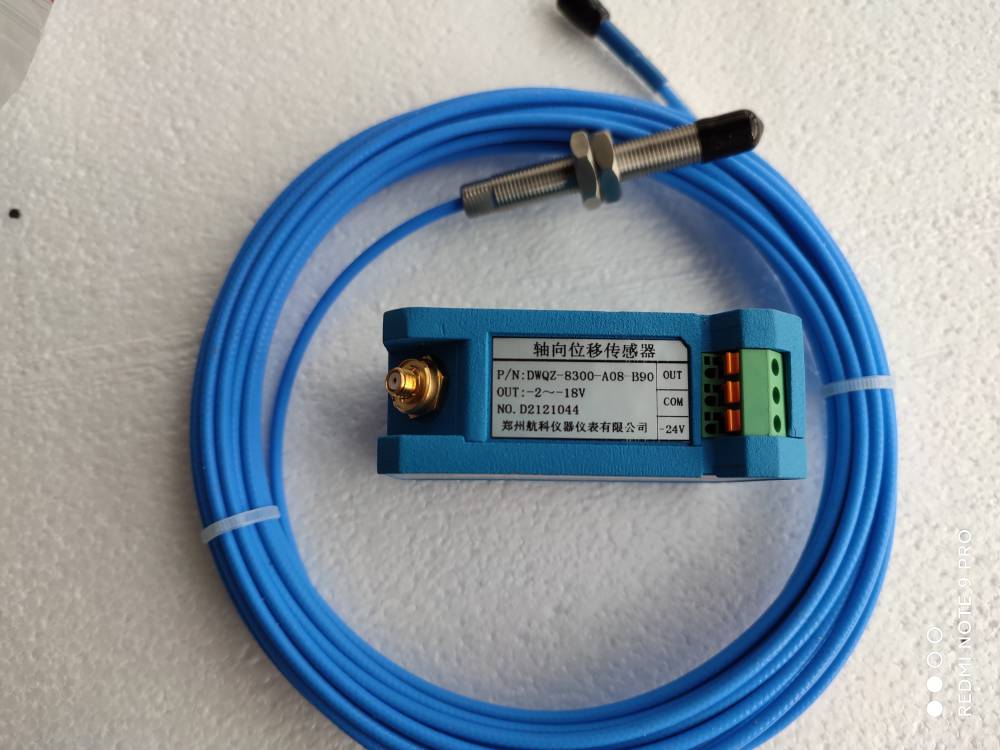

DWQZ系列电涡流传感器由DWQZ探头、DWQZ延伸电缆、DWQZ前置器三部份组成。
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成,根据不同的测量范围,可以选用不同直径规格(如:Φ8mm、Φ11mm、Φ25mm)的探头;根据不同的安装要求,可以选用不同安装方式(如:正装、反装、无螺纹)和1m或0.5m电缆长度的探头;
延伸电缆的两端都安装有SMA自锁插头,其中一头配备了防油保护套,专用于保护自锁插头不受油污介质污染,以提高系统可靠性。延伸电缆长度可分为4m、4.5m、8m、8.5m四种。
前置器是系统的核心部分,它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路,与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格,DWQZ前置器分为Φ8mm、Φ11mm、Φ25mm三种规格,根据系统电缆总长(探头电缆长度+延伸电缆长度),每种规格又分为5m、9m二种类型。
DWQZ系列电涡流传感选型举例:
DWQZ-φ8mm轴振动电涡流传感器包含:
8108探头:8108-01-A40-B03-C01-D01-E10,8108-01-A60-B03-C01-D02-E10
8300前置器: 8300-A08-B50,8300-A08-B90
8200延长电缆:8200-A40-D01,8200-A80-D02
DWQZ-φ11mm轴向位移电涡流传感器包含:
8111探头:8111-01-A50-B03-C01-D01-E10,8111-01-A60-B03-C01-D02-E10
8300前置器: 8300-A11-B50,8300-A11-B90
8200延长电缆:8200-A40-D01,8200-A80-D02
DWQZ-φ25mm胀差电涡流传感器包含:
8125探头:8125-01-A50-B03-C02-D01-E10,8125-01-A60-B03-C01-D02-E10
8300前置器: 8300-A25-B50,8300-A25-B90
8200延长电缆:8200-A40-D01,8200-A80-D02
