1HD-2040项目设计说明
南京斯沃电气本着质量为本、服务为上的经营理念、其生产的HD-2040微机线路保护测控装置在各行各业得到了广泛的运用。在水利、火利及其他类型的发电厂也得到了广泛的运用，在新疆乌鲁木齐红雁池发电厂项目中，一次性用了我司47台HD-2040系列的微机线路保护测控装置，投入运用已两年有余、期间、装置运行一直非常稳定、至今未出现过任何故障、得到了广大用户的一至好评。
公司随着自身技术和实力的不断加强、所生产的微机保护装置和相关系统在各行业竞争优势越来越明显、产品已广泛用于化工厂、水泥厂、污水处理厂等多个领域、公司自成立以来，所做过的化工厂、水泥厂、污水处理厂及期相关行业的配电自动化项目不下于300个、并在业内取得了良好的口碑。公司旗下现设有专门的二次设计部门、可以为各行各业设计出*合理的综合自动化系统解决方案！
2HD-2040产品介绍
主要适用于10KV以下电压等级,可完成分段线路的保护和测量，除此之外还可以完成分段断路器的控制、保护、测量、远动通信、故障录波、事件记录等功能。
为电源进线备自投同时带保护功能，适用于10KV及以下电压等级输电线路的控制、保护、测量、远动通信、故障录波、备自投双电源切换功能。
3 装置结构
1.4.1 结构

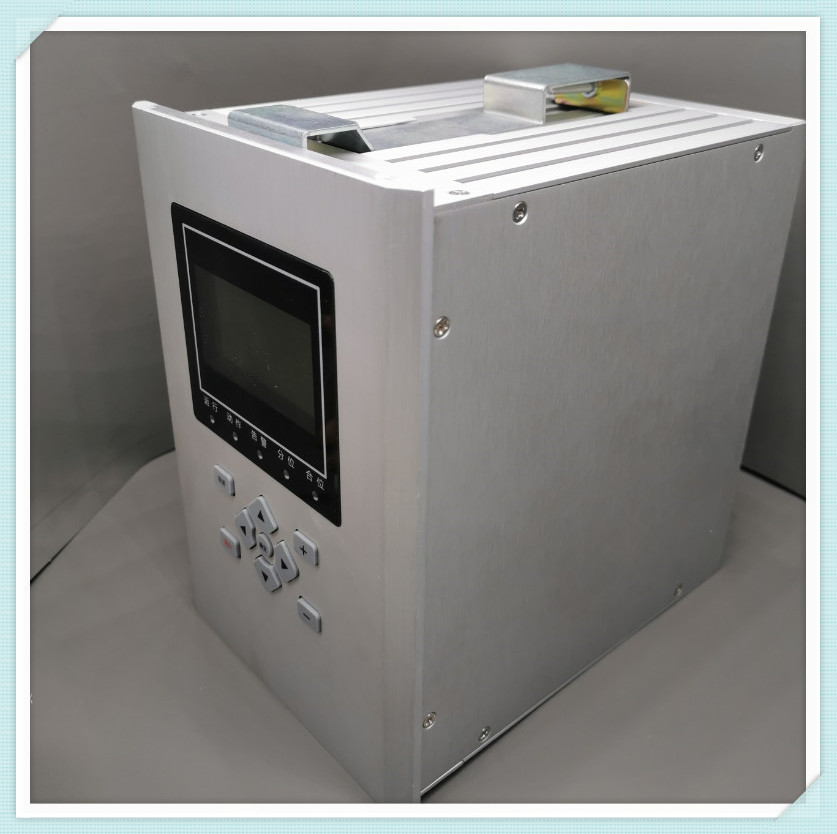

采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
1.4.2 插件
本装置的插件上包括CPU插件、AC交流采样插件、DIDO插件和人机对话HMI插件：其中CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入。
1）CPU插件
CPU插件由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的32位微处理器CPU，大容量的ROM、RAM及Flash Memory，使得该CPU模件具有强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。
本插件内含通信速度高、具备通用性接口的RS485总线芯片，为本装置接入综合自动化系统的主要通信接口。插件内还设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
2）AC交流采样插件
直流逆变电源：DC220V电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。

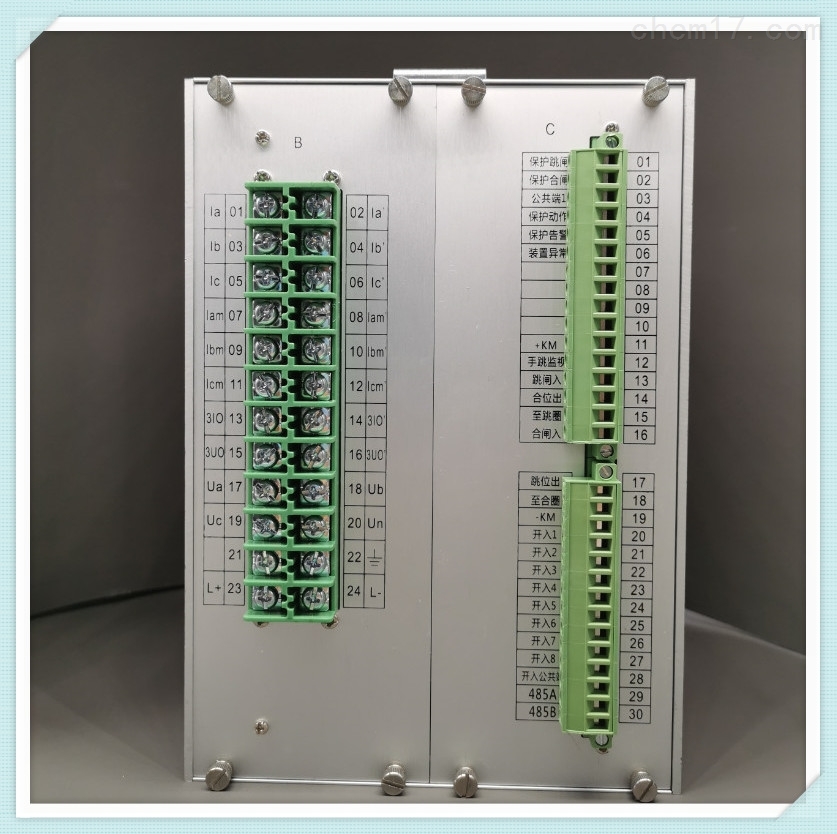

模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子为保护模拟量输入。
3）DIDO插件
外部开入回路：设置有12路外部开入回路，均采用DC220V直接开入方式，装置软件采取了防抖措施，避免了误发信。
出口继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器、信号继电器等。
4）人机对话HMI插件
人机对话HMI插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置IRS9300系列通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。
4 HD-2040功能齐全，中英文切换
在线编程功能（ISP）：提供一个在线编程通讯接口，可自由软件模块，无需拆卸装置。
逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作信号量输出自由整定、开关量可通过设定实现非电量保护功能和闭锁保护功能。
逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作信号量输出自由整定、开关量可通过设定实现非电量保护功能和闭锁保护功能。
强大自检功能：具备软、硬件实时自检与报警功能。
强大自检功能：具备软、硬件实时自检与报警功能。
5【常见问题：】
Q：为何装置循环显示界面上的电流、电压值显示不正确？
A：装置循环滚动显示界面上显示的三相电流（单位为Ａ）、三相线电压值（单位为ＫＶ）均为一次值，若没有将现场实际的ＣＴ、ＰＴ变比输入装置参数中，此界面下显示的电流、电压值就与实际值不符，显示不正确。
在主菜单“装置参数设定”中有“ＣＴ变比”“ＰＴ变比”两个参数，这两个参数应该根据现场实际变比进行设置。例如，ＣＴ变比为100/5，则输入20；PT变比为10KV/100V则输入100。
Q：485网络通讯使用过程中应注意什么问题？
A：1、确保通讯地址的性。连接在同一条通讯总线上的装置地址可以不连续，但不应出现两个或两个以上相同的地址；
2、选用带的双绞线；
3、位于总线末端的装置应加上120 Ω的终端匹配电阻。
Q：后台监控系统进行遥控操作时，为何会出现“选择时”错误？
A：1、被遥控断路器的“远方/就地”选择开关可能处于“就地”位置，此时装置的遥控功能被闭锁；
2、后台监控系统与对应装置的通讯中断；
Q:后台监控系统进行遥控操作时，为何会出现“执行失败”错误？
A：因为被遥控断路器的位置接点变化情况没有返回给监控系统，检查一下断路器位置接点是否正确接入装置的开入回路。
Q：在HD-2040装置的菜单中选择分闸或合闸操作，为何出口继电器却没有动作？
A：1、检查“闭锁遥控/就地位置”开入端子，只有该端子有输入，才允许进行就地分合闸操作。
2、如果“闭锁遥控/就地位置”开入端子没有输入，检查装置参数中“闭锁遥控开入取反”控制字是否投入。可以投入该控制字，将开入状态由内部软件强制取反，来允许就地分合闸操作。
Q：HD-2040装置参数项中的“PT电压接入方式”如何设定？为何在装置加入交流电压后测量信息中显示的相电压为零，而线电压却有值？
A：为了适应现场PT（电压互感器）不同的接线方式（星形或三角形），装置设置了一个参数选项“PT电压接入方式”，由用户设定。如果现场PT为星形接线，以相电压接入装置，则该参数设定为“相电压”，相应装置显示的相电压为实际值，线电压由相电压计算得到。如果现场PT为三角形接线，以线电压接入装置，则该参数设定“线电压”，相应装置显示的相电压为零，线电压为实际值。
装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
厂用变压器保护及测控
新一代HD-2040数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。
南京斯沃为您提供更好的服务，详细HD-2040参数请咨询销售人员！
