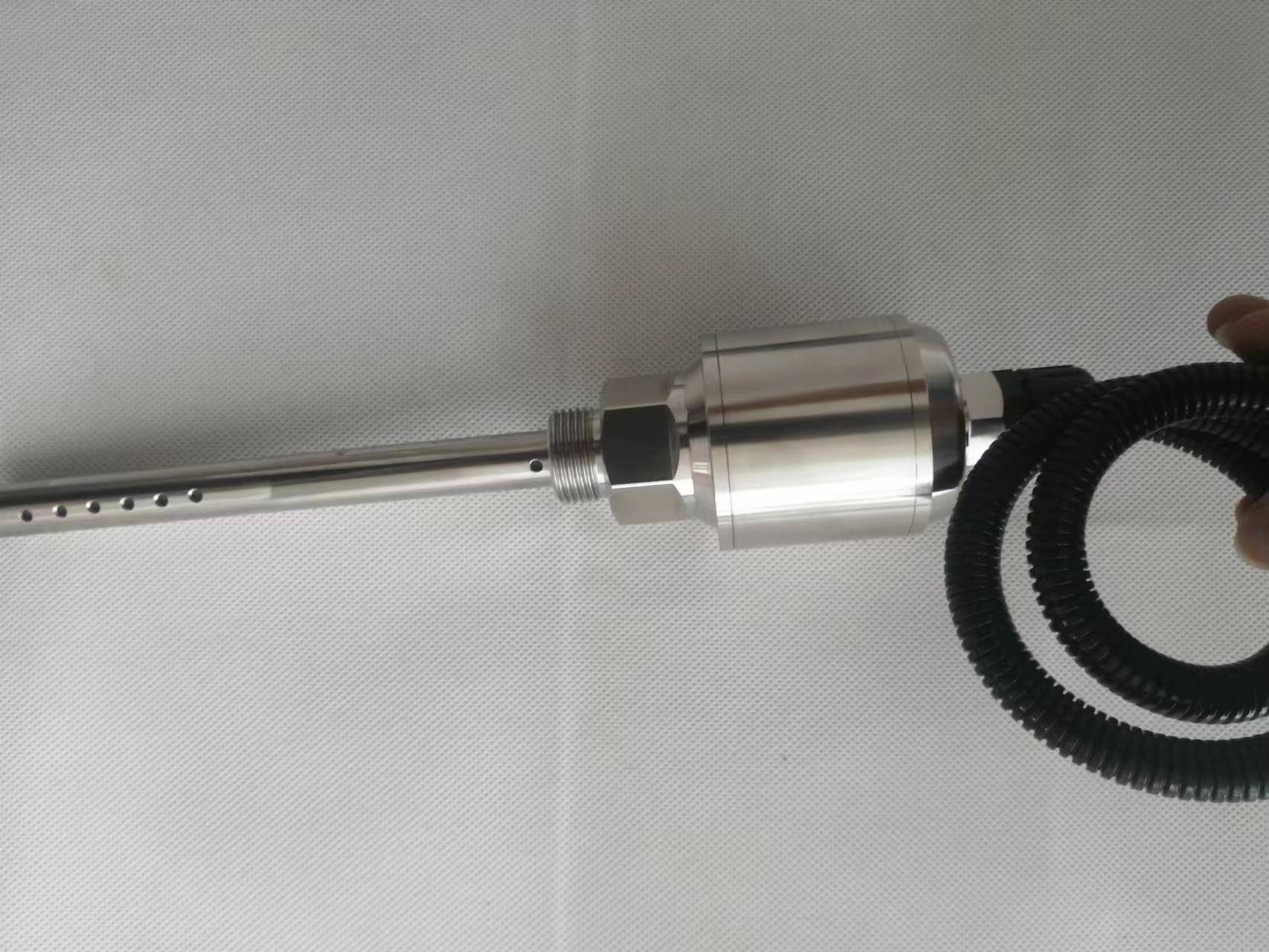

KH-7700冷却塔风机三位一体探测器三参数组合探头简介

三参数组合探头（油位-温度-振动组合），是郑州航科仪器仪表有限公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC 等)连接使用。

这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送路，直接输出与这些安全参量对应的 4～20mA 标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头温度测量使用铂电阻传感器和半导体集成器件；油位测量采用了电容式传感原理；用于振动测量的传感器，直接获取机械振动的加速度信号，经放大器、带通滤波器、一次积分、真有效值（RMS）变换器，将有效带宽内的振动波形进行真有效值转换；最终油位、温度、振动各产生 4～20mA 输出。

ZHJ-301型一体化三参数组合探头，以外螺纹形式安装于风机减速箱（或其它被测设备）上部的螺纹孔中，探杆插入减速箱内，从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输出。

●温度测量特性： 润滑油温度测量范围：0～100 ℃ ， 温度测量综合误差：±3℃
●油位测量特性： 润滑油油位测量范围：-10～40㎜， 油位测量综合误差： ±5㎜ （0㎜处为减速箱正常油位下油限位置，被测介质必须是非导电性介质）
●振动测量特性： 振动测量范围：0～20 ㎜/s ，测量输出与振动速度的真有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量综合误差：±1㎜/s
●信号输出特性： 电流型输出：DC/4～20mA ， 大负载电阻测算（含传输线内阻）Rmax=（V－15）/0.02 （其中V为供电电压）
●供电特性： 推荐工作电压：DC/24V±2V，空载工作电压：DC/15V，高过载电压：DC/36V ，大瞬时工作电流：200mA，内设电压极性反接保护
●环境特性： 环境温度范围：－20～80℃，环境湿度范围：0～100％（端口使用704硅橡胶密封），环境振动条件：不小于3倍振动量程上限。
