ST503F-F-2A行业需求
南京斯沃电气孟工为你服务，ST503F-F-2A电动机保护器（电机保护器）是发电、供电、用电系统的重要器件。是跨行业、量大面广、节能效果好的节能机电产品。几乎渗透到所有用电领域；是工业、农业和建设及人民生活正常生产和工作的重要保证，在国民经济和节能事业中有着不可替代的重要地位和作用。
ST503F-F-2A保护技术特性
ST503F-F-2A马达综合保护器通过对电机的三相电流、三相电压、漏电电流、接触器状态的实时监测，实现对电机的完善保护。各种保护功能相互独立，多种保护功能有可能同时触发，但只有达到脱扣条件的保护功能发出脱扣命令。所有保护功能均可通过上位机或显示模块根据实际情况进行设置、起动或关闭，调整保护参数。所有保护参数都需要用户提供。
ST503F-F-2A失电自诊断
ST503F-F-2A有失电自诊断继电器输出，自诊断触点为常闭，保护器得电正常工作时常闭触点打开；失电时，触点闭合。
[注]：在某些情况下，自诊断继电器将转换为控制继电器，功能发生变化，输出端子号也发生变化。
ST503F-F-2A保护/控制
继电器输出具有交流接触器的启/停控制和保护跳闸双重功能。当电动机正常运行时，操作按键可以作用相应继电器对电动机进行正常停车。当故障发生时，如果保护方式设为跳闸，跳闸信号关联到相应继电器停止电动机运行。

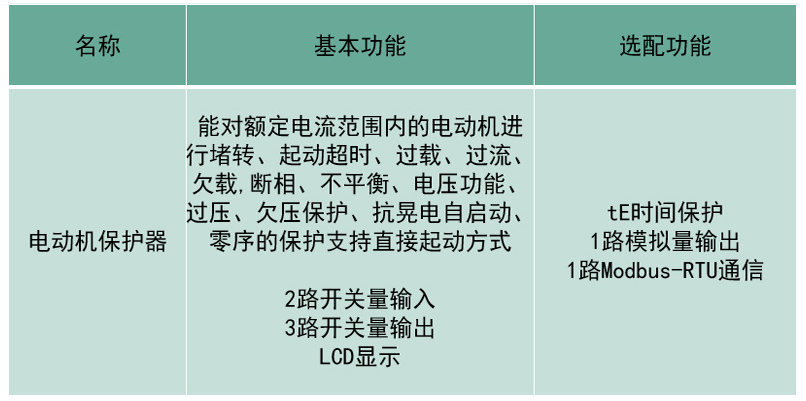

马达综合保护器规格选型
ST503F-F-2A操作权限
通过ST503F-F-2A的端子DI5输入可以设置ST503F-F-2A的操作权限。操作权限有“本地”（显示模块按键）、“远端”（DI处外接的远程或本柜相关开关量信号）和“程控”（远程通讯控制）。
DI5断开时，ST503F-F-2A的操作模式是“本地按键”。设定为“本地按键”时，可以通过显示模块面板操作按键进行电机启/停控制和复位操作，此时远程端子和远程通讯都不可以进行此类操作。
DI5闭合时，默认操作权限切换为远程端子，此时可以通过远程端子进行电动机启/停控制和复位操作，远程通讯不可进行此类操作。当接通通讯后，通过通讯软件中的操作权限设置项，可以将权限从远程端子切换为远程通讯，此时通过通讯可以进行电动机启/停控制和复位操作，远程端子不可进行此类操作。
显示模块可以查看，但不能改变操作权限。
[注]：保护模式下，没有操作权限的区分。任何模式下，对保护定值的整定不受操作权限限制。
自动复位方式：在当前热容冷却到电机允许起动热容时,过载故障自动复位；如果在自动复位之前采用人工手动复位的方式进行复位，也可以退出故障状态，同时也必须等当前热容冷却到电机允许起动热容时，电机才允许被起动。
结语：ST503F-F-2A马达综合保护器目前的电动机保护器（电机保护器）普遍是根据电流的大小来决定是否需要保护，这显然没有考虑到环境因素对电机的影响。电机是否需要保护其根本的判断依据应该是电机绕组温度是否过其绝缘等级温度，在相同电流的情况下，对于环境温度高的电机其烧毁的可能性显然要大于环境低的电机，这就说明单纯通过电流的大小来判断电机是否需要保护并不是十分科学的，不能达到对电机在各种环境下的保护。基于这些原因，对电机绕组的温升特性实行数学建模，仿真出电机绕组的温度，从而决定电机是否需要保护将是一个必要的研究课题，值得庆幸的是已有这样的产品研制*，例如：原南京爱通自动化研究所与宁波振华电器有限公司合作研制*的MSG/D系列交流电机数字温度仿真监控装置，该系列产品将定子绕组作为研究对象，通过采样电流信号、电机外壳温度信号以及在线测量电机热力学参数，然后通过一个数学模型仿真计算出电机定子绕组的温度，在实际应用中绕组温度仿真精度可达+3度，补了间接测量电机绕组温度产品的空白，具有开创性意义。
