Q641F气动带手轮不锈钢球阀Q6S41F的工作原理

分类: 其他 浏览量: 留言数: 60427

Q641F气动带手轮不锈钢球阀Q6S41F的工作原理

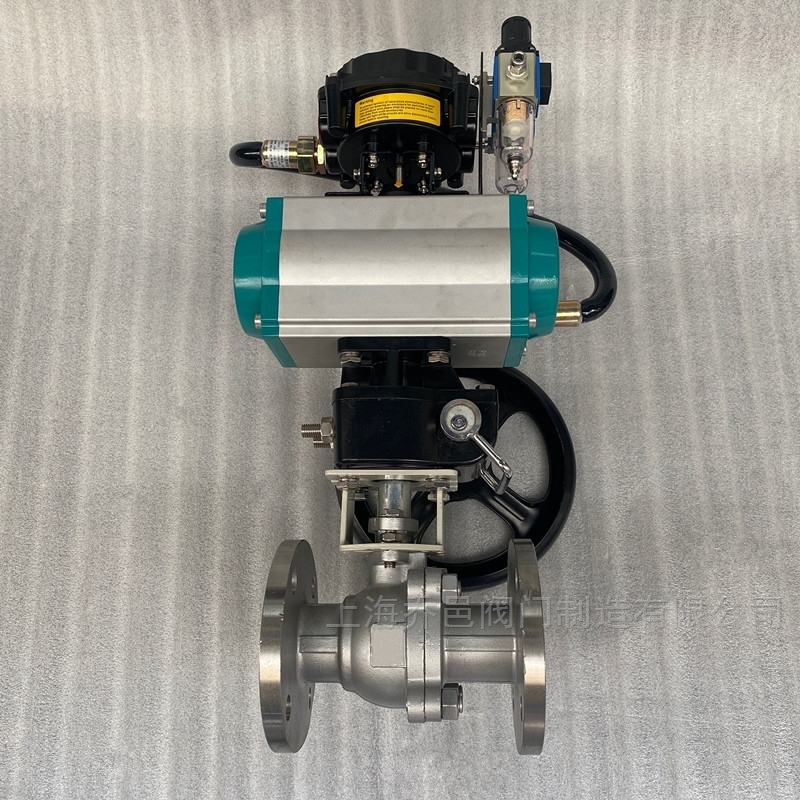

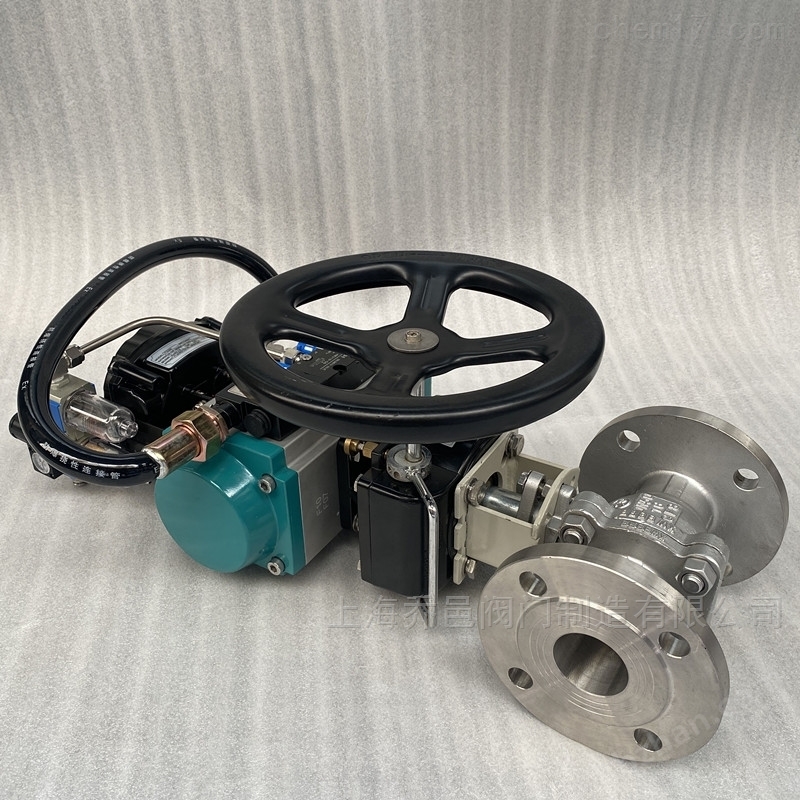

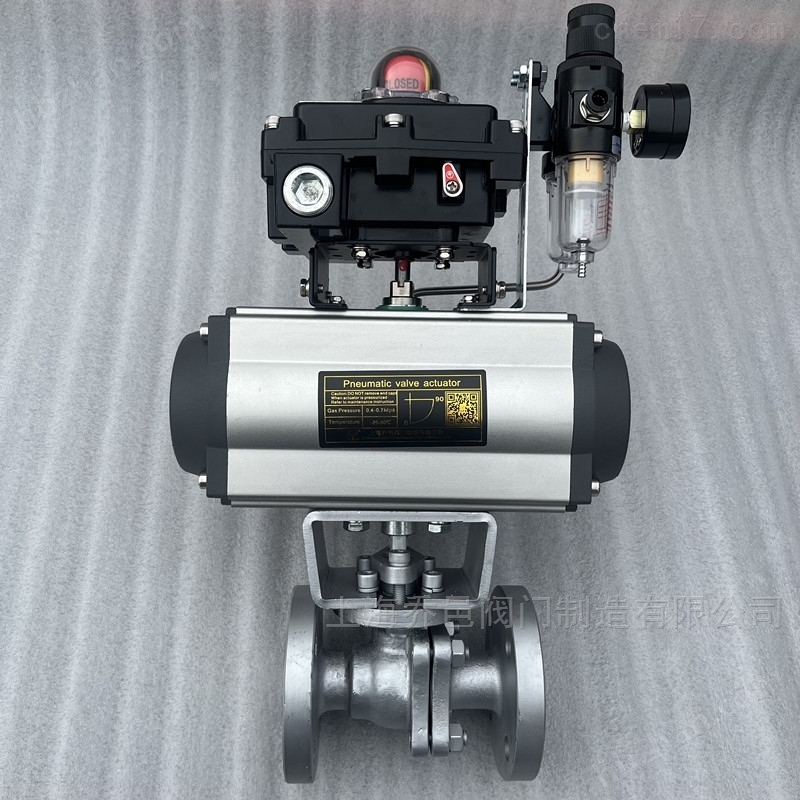

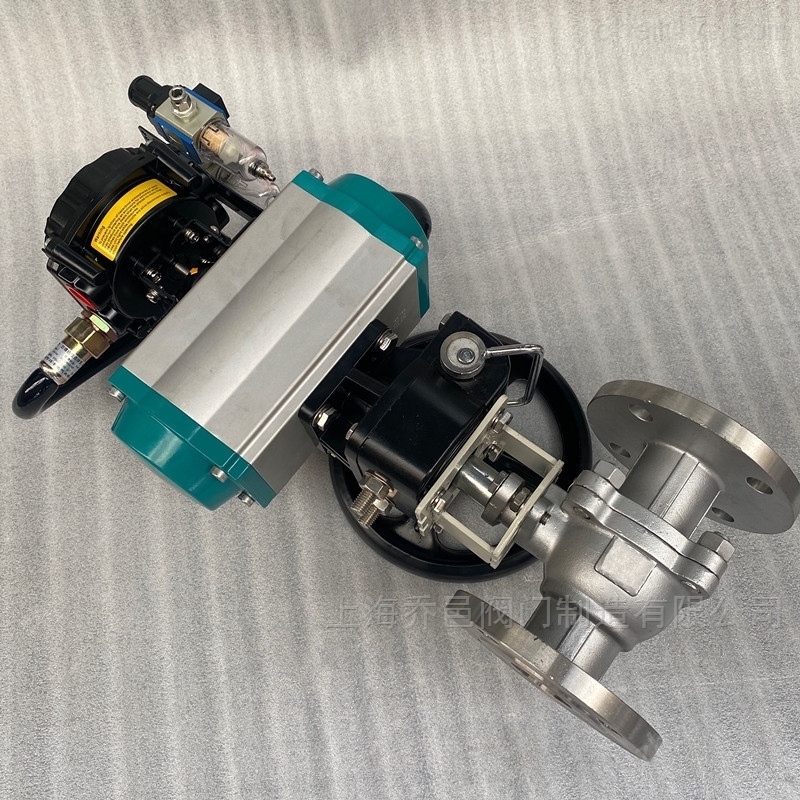

气动带手轮不锈钢球阀Q6S41F气动不锈钢球阀Q641F气动带手动不锈钢球阀/防爆气动不锈钢球阀/单作用防爆气动带手轮不锈钢法兰球阀/故障自动复位防爆气动带手动不锈钢球阀/气动球阀/防爆气动不锈钢切断球阀/防爆气动不锈钢开关球阀/气动带手轮不锈钢法兰球阀/气动开关型不锈钢球阀/气动调节型不锈钢球阀/气动带手操机构不锈钢球阀是不锈钢球阀配上气动执行器及蜗轮手动装置组成的,增加蜗轮手动装置防止阀门气缸无气源状态手动可操作阀门的开关,使其气动阀门更安全可靠。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。气动带手轮球阀采用新型AT/GT系列气动执行器,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。

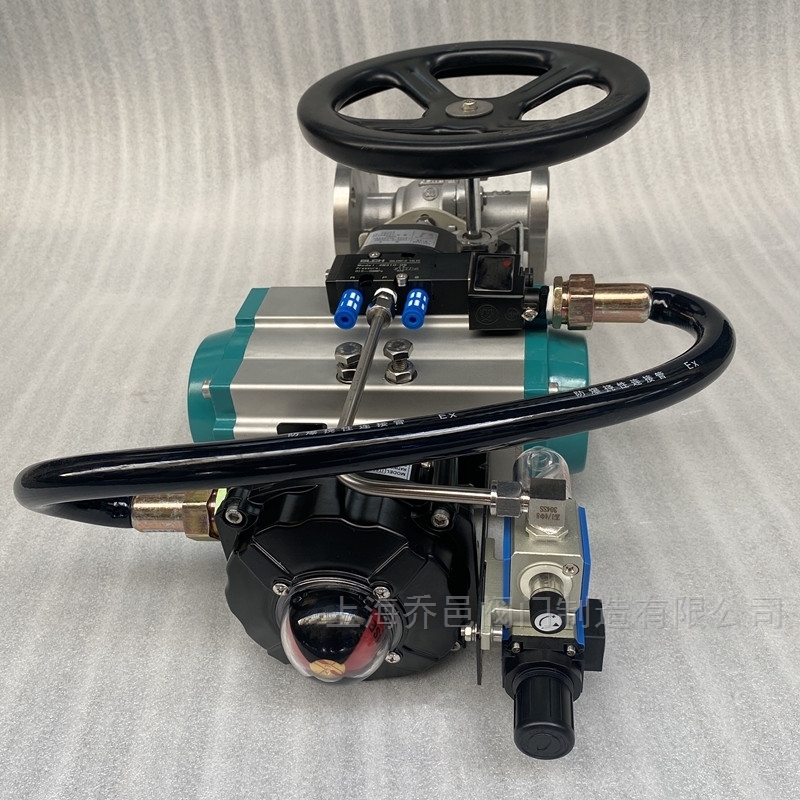

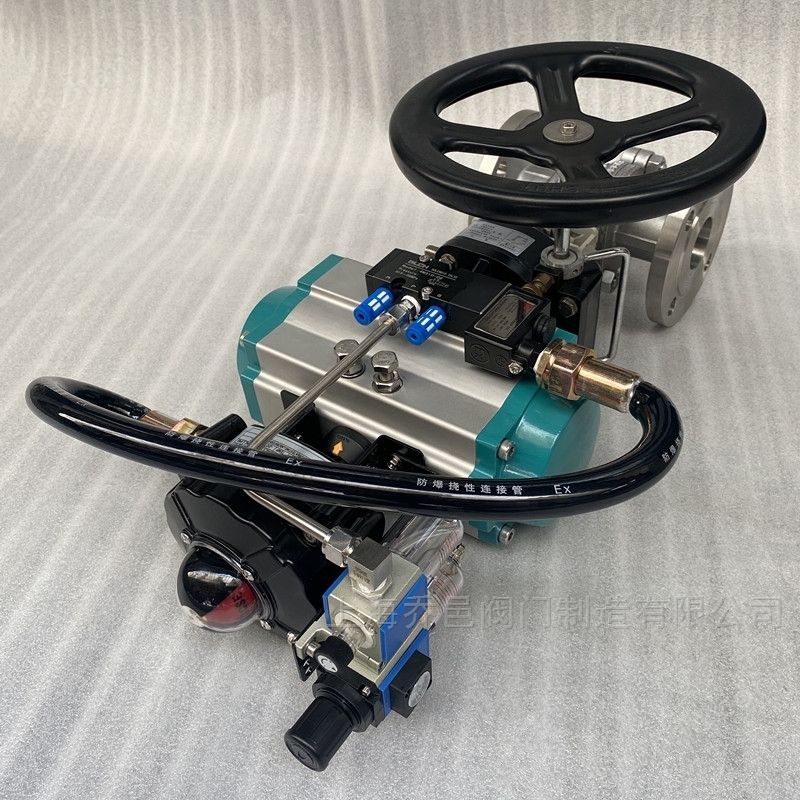

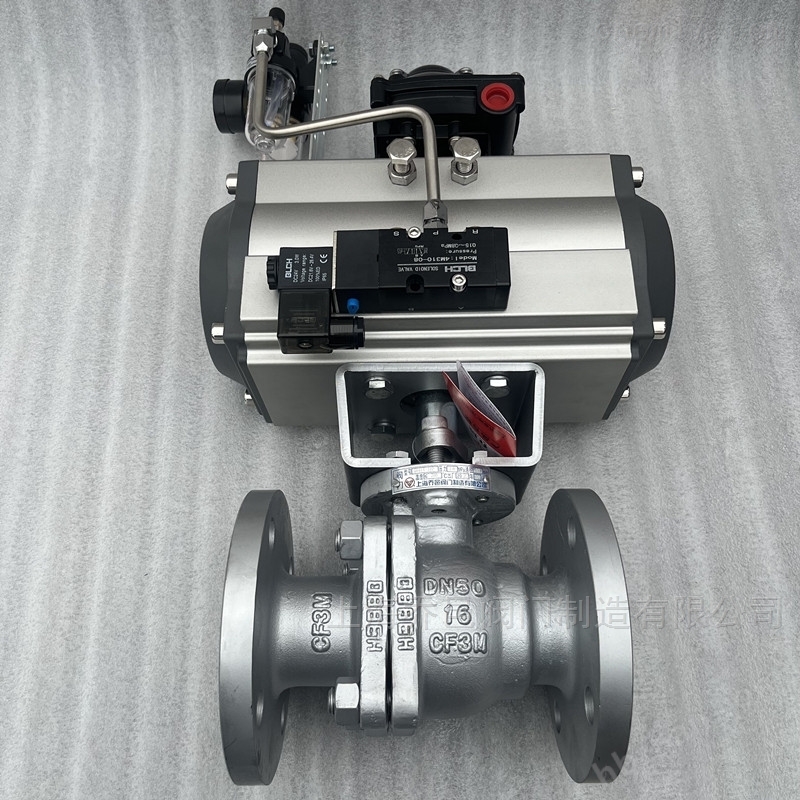

<strong>气动带手轮不锈钢球阀</strong>.jpg

工作原理:

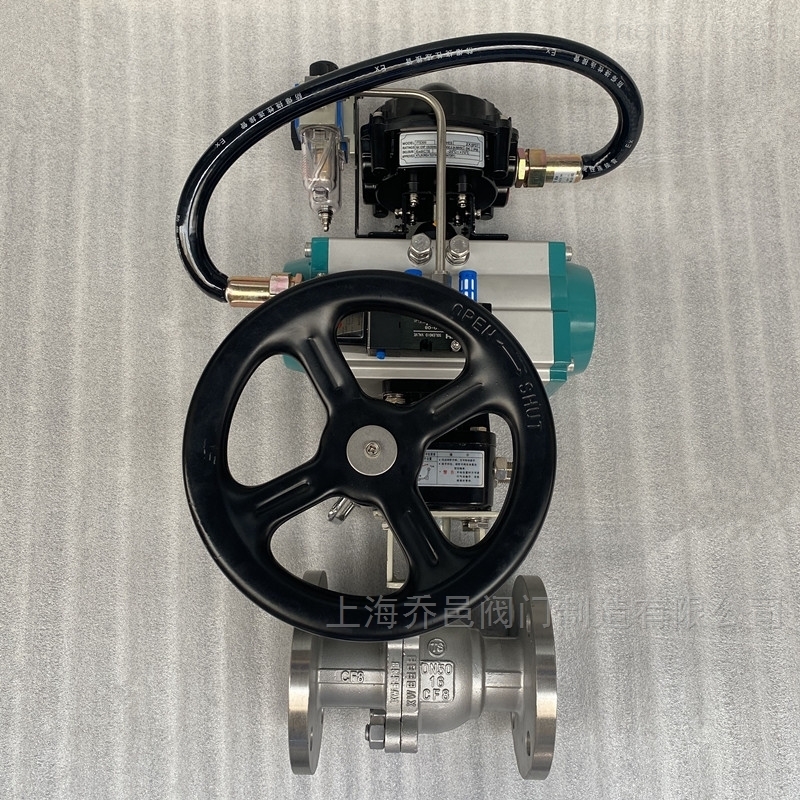

Q6S41F气动带手轮球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。气动执行器能快速旋转90度就能使球阀瞬间关闭严密,当气动执行器发生故障时,也可用手动蜗轮装置进行阀门的关闭和开启,减少了发生故障的机率。


产品特点:

1、蜗轮手动装置,增加气动阀门的安全性。

2、安装简便,能以任意方向安装于管道中的任意部位。

3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。

4、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

5、操作力矩小,流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单,维修更换方便。


执行机构:

采用GT、AT、AW型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

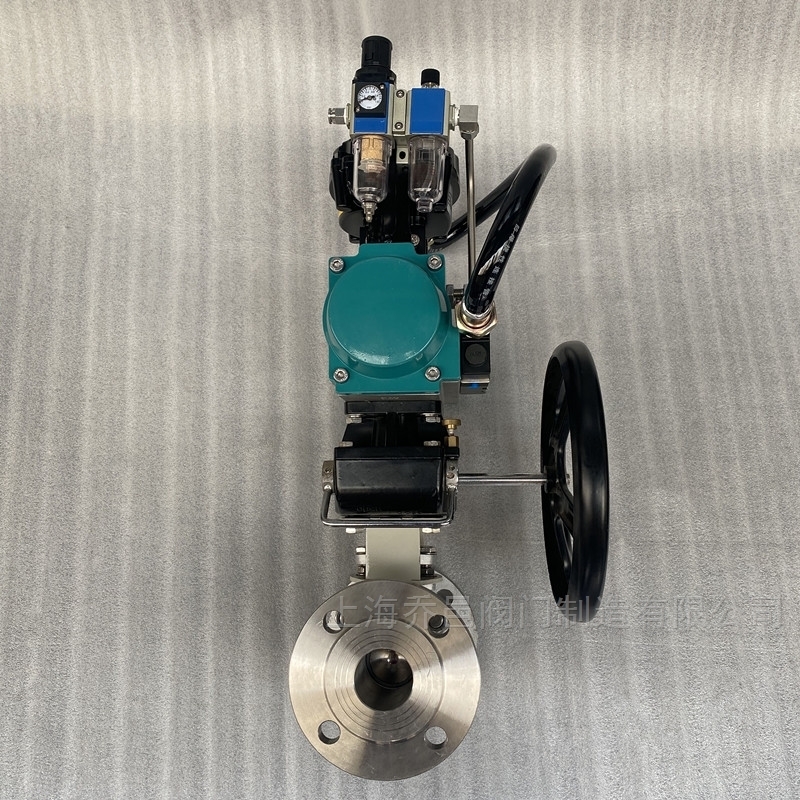

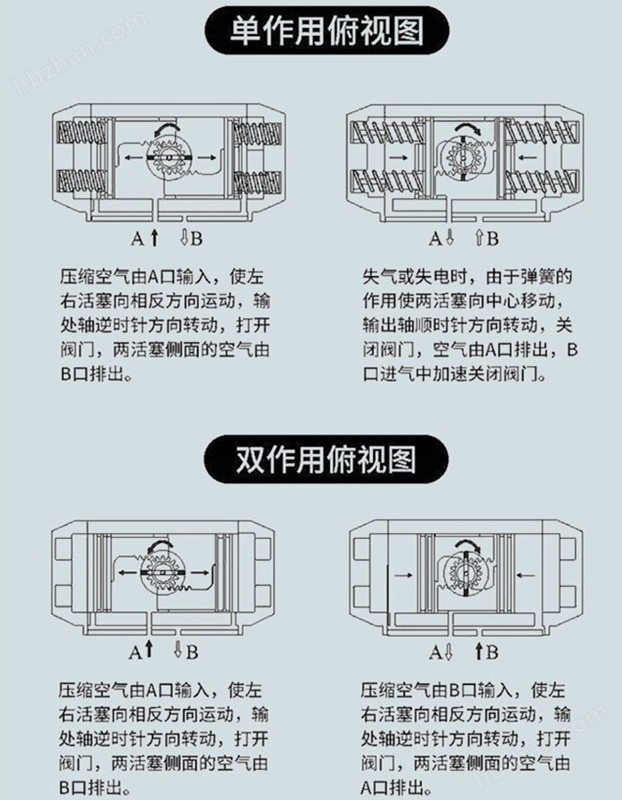

单作用气动执行器和双作用气动执行器的区别:

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于:单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。

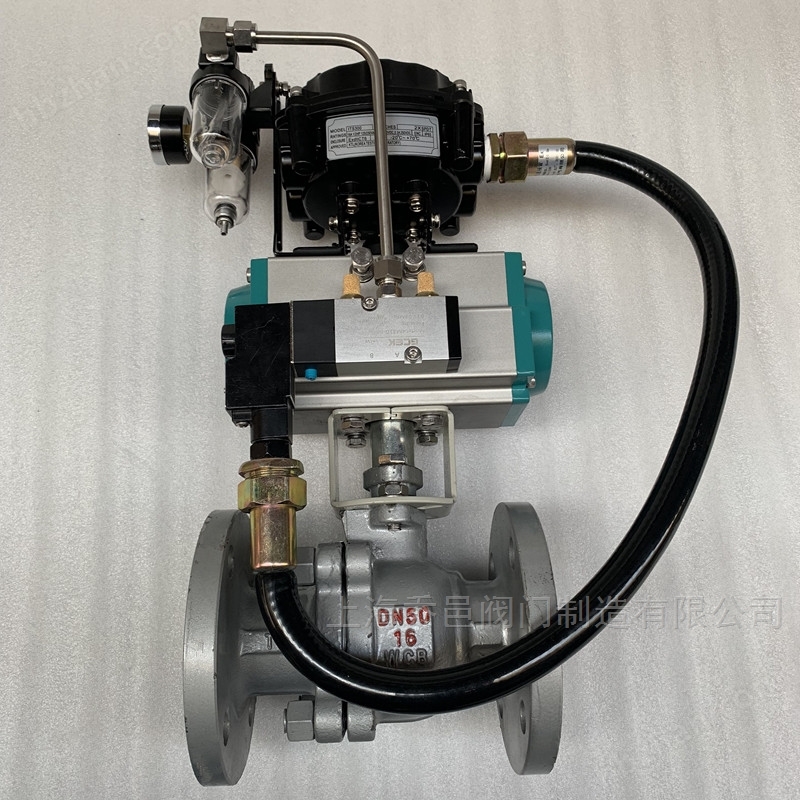

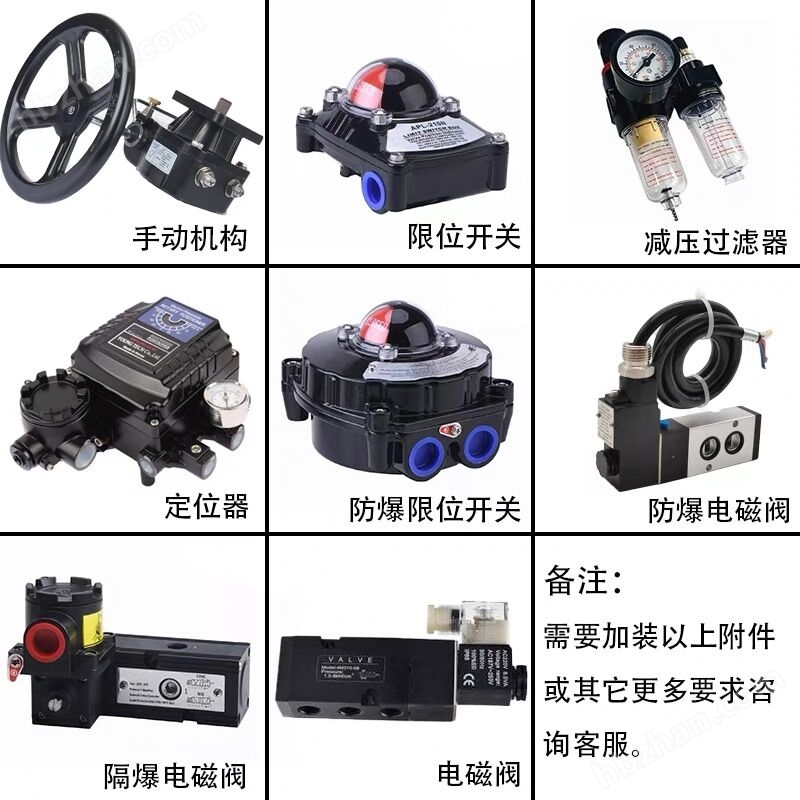

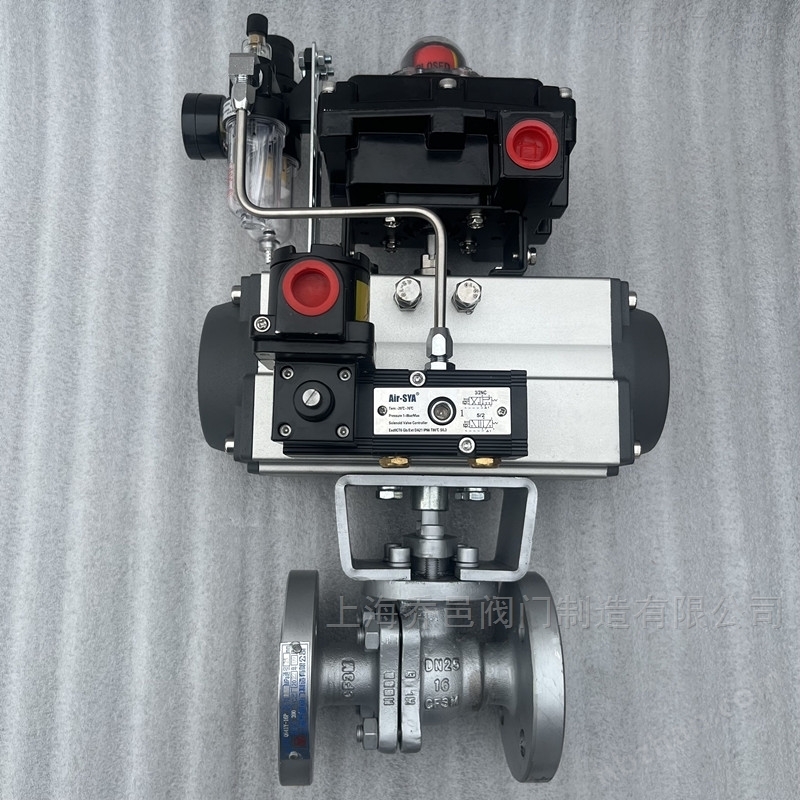

附件的选项:

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

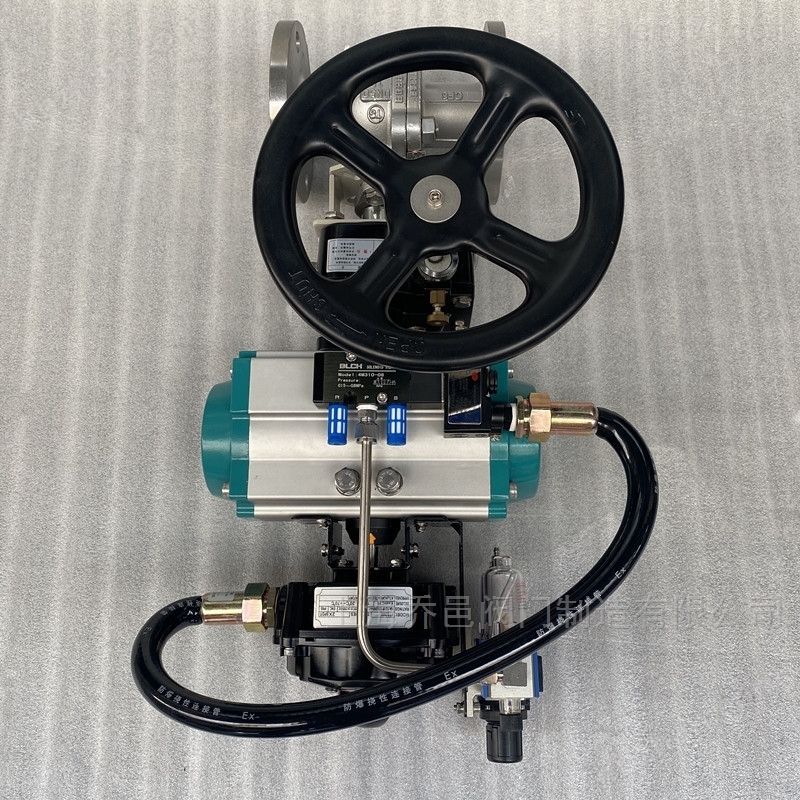

手动机构:HVSD手操机构


配套气动执行器及气动附件功能和用途(可选):

1、双作用执行器:控制阀门的开启和关闭。

2、单作用执行器(弹簧复位):在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀:供电时阀门打开或者关闭,断电时阀门关闭或者打开(可提供防爆型)。

4、双控电磁阀:一个线圈通电时阀门打开,另一个线圈通电时阀门关闭,有记忆功能(可提供防爆型)。

5、限位开关回信器:远距离传送阀门开和关位置信号(可提供防爆型)。

6、电气定位器:根据电流信号(4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

7、气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。

9、气源处理三联件:包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作:自动控制在不正常情况下可以手动操作阀门的启闭。

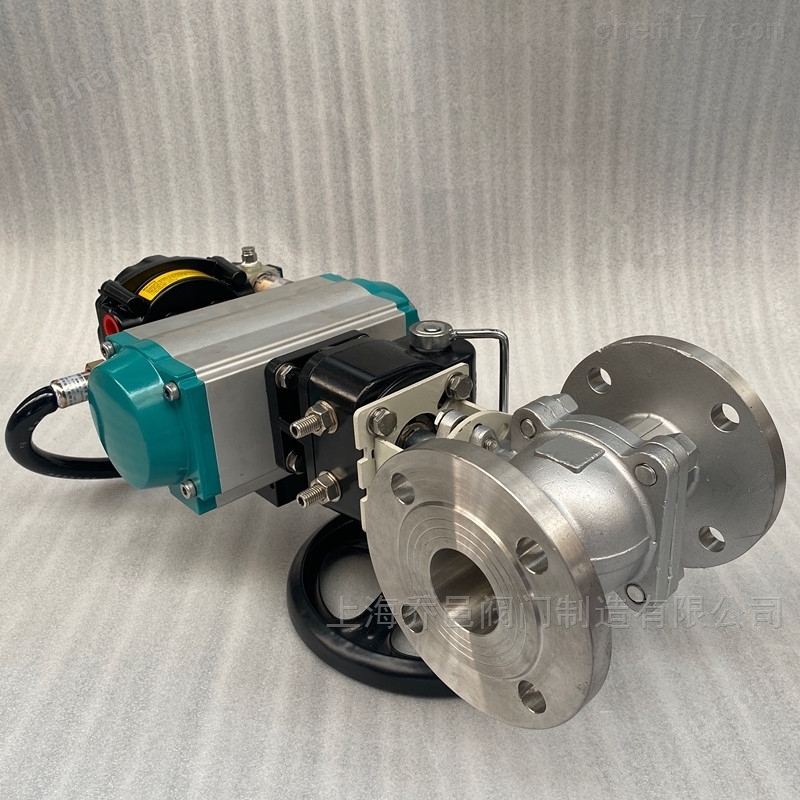

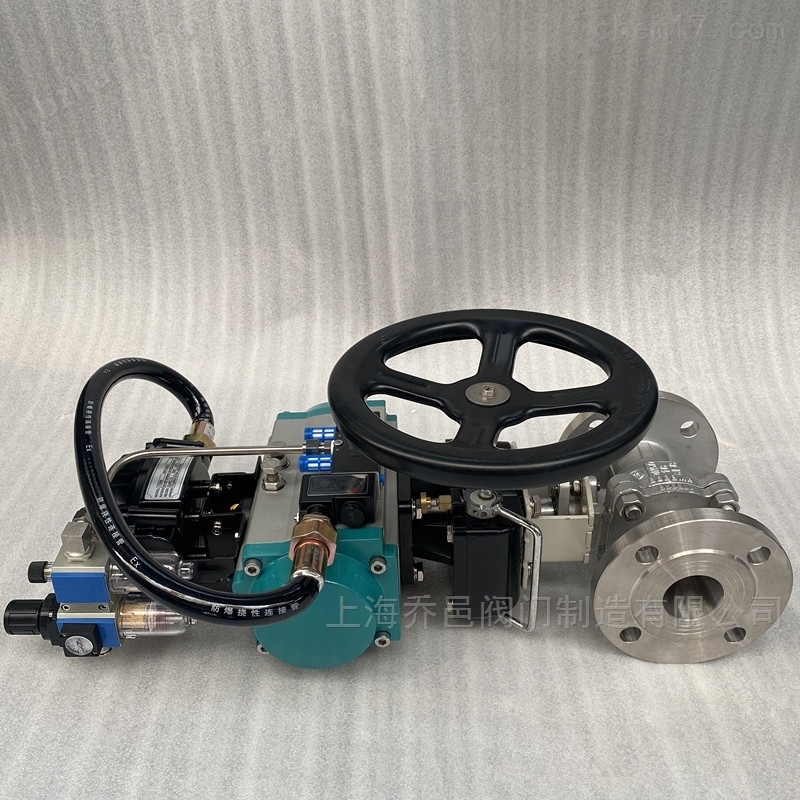

<strong>气动带手轮不锈钢球阀</strong>.jpg

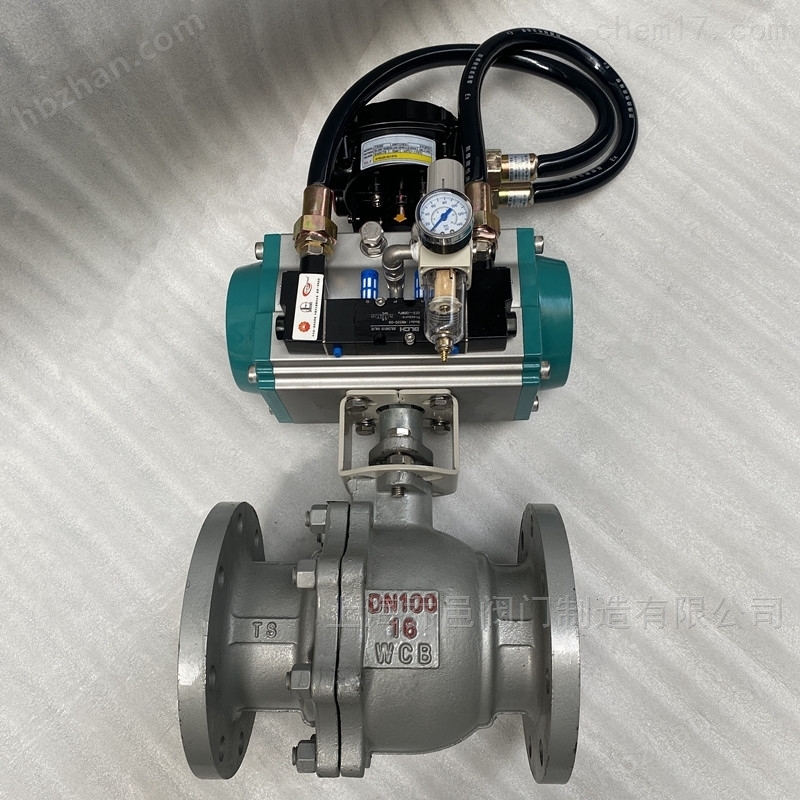

单电控电磁阀和双电控电磁阀的区别:

单电控:即只有一个电磁线圈,一般用在2位3通电磁阀,线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。 常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。


双电控:即有两个电磁线圈,一般用在两位五通电磁阀,两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。 给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。


主要技术参数:

1、阀体

阀体形式

直通铸造球型阀

公称通径

DN15~300mm

公称压力

PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K

法兰标准

JIS、ANSI、GB、JB、HG等

连接形式

法兰式、螺纹式、焊接式

阀盖形式

整体式

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

2、阀内件

阀芯形式

O型球体阀芯

流量特性

快开特性

3、执行机构

执行器型号

GT、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

4、流量系数Kv

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

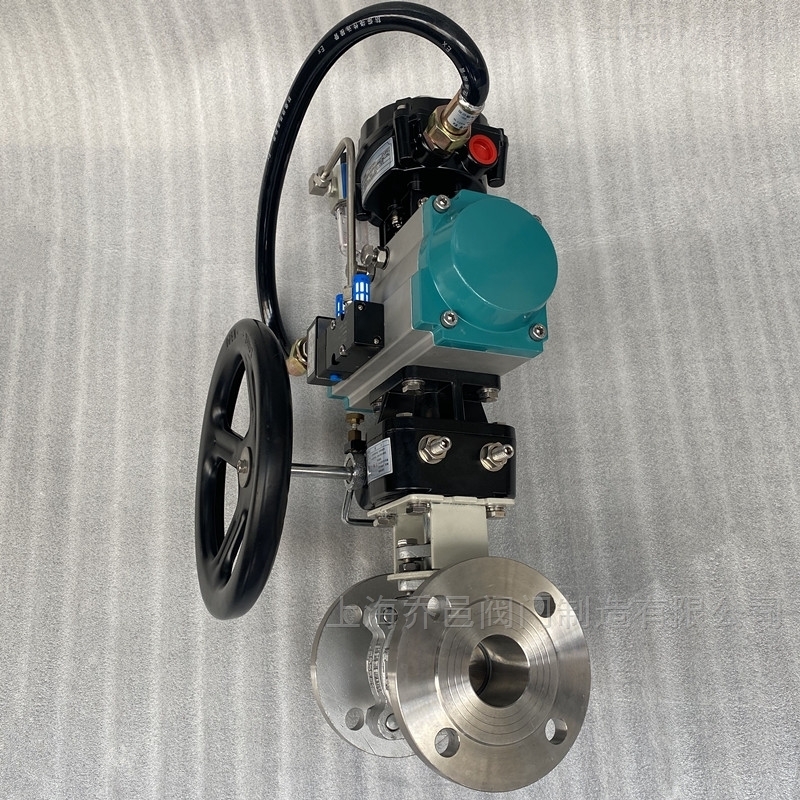

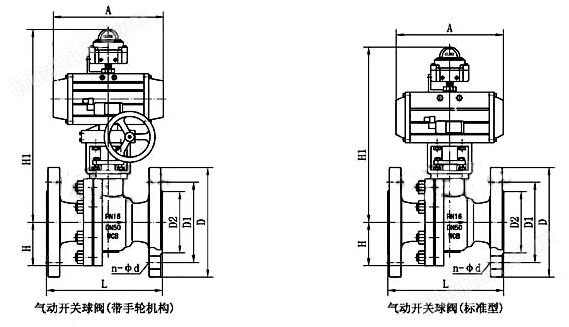

主要外形及连接尺寸:

气动不锈钢球阀

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

44.5

49

55

65

65

75

90

95

115

127

140

172.5

310

350

H1

根据所配执行机构而定

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

D2

46

56

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

A、A1

根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
