安川工业机器人:插补操作、变量使用与程序运行详解
本文介绍了安川工业机器人的插补方式、变量和常用命令,以及如何确认示教点位、进行程序试运行和完成完整案例演示。通过这些内容,可以帮助读者更好地掌握安川工业机器人的操作和使用。插补方式包括直线插补、圆弧插补和样条插补等,变量则包括位置变量、速度变量等。示教点位确认、程序试运行和完整案例演示是确保机器人正常运行的重要步骤,需要认真操作和观察。

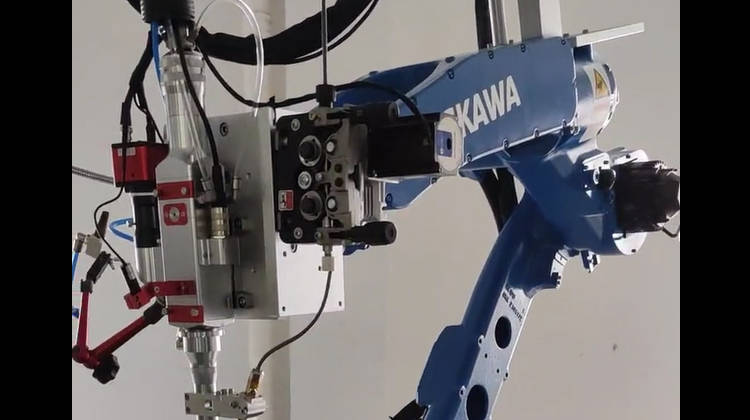

安川机器人示教演示
一、安川工业机器人的插补方式及示教点位变更操作
安川工业机器人的插补方式主要有关节插补(MOVJ)和直线插补(MOVL)。
关节插补方式(MOVJ)在动作时,机器人会自动计算各轴关节位置,自行调配各轴的运动量及机器人移行轨迹,以最佳的效率达到指定位置。其移动的轨迹并非直线型移动,全部由系统自行计算调配完成,所以虽然速度及效率高,但是其运动轨迹的不确定性在使用时需特别注意周围空间是否充足,或是有可能发生干涉的情形。一般使用在较大的区间范围内的长距离快速移动。
安川工业机器人的插补方式主要有以下几种:
1.直线插补:机器人沿直线路径移动,从一个点到另一个点。这是最简单的插补方式,适用于简单的搬运、装配等任务。
2.圆弧插补:机器人沿圆弧路径移动,从一个点到另一个点。这种插补方式适用于需要机器人在圆周上移动的任务,如焊接、喷涂等。
3.螺旋插补:机器人沿螺旋线路径移动,从一个点到另一个点。这种插补方式适用于需要机器人在空间中螺旋上升或下降的任务,如钻孔、切割等。
4.抛物线插补:机器人沿抛物线路径移动,从一个点到另一个点。这种插补方式适用于需要机器人在空间中抛物线运动的任务,如喷漆、抛光等。
5.样条插补:机器人沿由多个控制点组成的平滑曲线路径移动,从一个点到另一个点。这种插补方式适用于需要机器人在复杂曲线上移动的任务,如雕刻、切割等。
以下是安川工业机器人示教点位变更操作步骤:
1.显示程序内容画面,移动光标到要更改插补方法的移动命令上。
2.接通伺服电源,按下【前进】,移动机器人到光标行的移动命令的位置上。
3.按下【删除】,该按键的灯变亮。
4.按下【回车】,删除光标行的程序点。
5.按下【插补方式】,从1开始多次按下【插补方式】,选择更改后的插补方法。每次按下【插补方式】,可以切换输入缓冲区的命令。
6.按下【插入】。
7.按下【回车】,可以同时更改插补方法或位置数据。
需要注意的是,在进行点位变更操作时,应该谨慎操作,确保更改的正确性,以避免对机器人的运行造成不良影响。此外,还需要根据机器人的具体情况,选择合适的插补方式,以达到最佳的运行效果。
安川机器人
二、安川机器人变量和常用命令(指令)的使用操作
安川机器人中有一些常用的变量和命令,可以用来控制机器人的运动和操作。
安川机器人中,变量和常用命令的使用操作主要包括以下内容:
1.变量:
在安川机器人编程中,变量用于存储和处理数据。以下是一些常见的变量类型:
2.局部变量(Local Variables):在特定程序或函数内部定义和使用的变量,其作用范围仅限于该程序或函数。
3.全局变量(Global Variables):在整个项目中都可以访问的变量,可以在任何程序或函数中定义和使用。
4.系统变量(System Variables):由系统预定义的变量,用于存储机器人状态、位置、速度等信息。
常量(Constants):固定的值,在程序运行过程中不会改变。
使用变量的基本操作包括:
●定义变量:指定变量的名称、类型和初始值。
●赋值操作:将一个值或者表达式的结果赋给变量。
●读取变量:在程序中使用变量的值进行计算或控制操作。
常用命令(指令):
以下是一些安川机器人常用的命令:
1.输出和输入命令:
○DOUT ON/OFF:通用输出信号,用于打开或关闭数字输出。
○DIN:将数字输入信号的状态加载到字节变量中。
○WAIT:等待外部信号或字节变量达到指定状态。
○PULSE:输出指定时间长度的脉冲信号。
2.控制命令:
○JUMP:跳转到指定的标签或程序。
○CALL:调用指定的程序。
○GETARG:接收调用指令或宏指令的参数,并将其存储在指定的局部变量中。
3.运动命令:
○MOVJ:以关节插补方式向示教位置移动。
○MOVL:以直线插值移动至示教位置。
○MOVC:以圆弧插值向示教位置移动。
4.注释命令:
○使用;或来添加单行或多行注释,解释代码的功能或目的。
5.其他命令:
○AOUT:用于通用模拟输出板上的输出。
○CWAIT:等待下一行指令的执行。
使用这些命令时,通常需要遵循特定的语法和格式,并结合具体的机器人应用情况进行编程。例如,运动命令通常需要指定目标位置、速度和定位等级等参数。在编写和修改程序时,建议参考安川机器人的官方编程手册以获取详细的信息和最佳实践。
三、安川机器人示教点位确认、程序试运行和完整案演示
安川机器人示教点位确认、程序试运行和完整案例演示的步骤如下:
示教点位确认:
1.将机器人切换到示教模式。
2.在示教器上选择要确认的示教点位。
3.使用“执行”或“单步运行”命令,让机器人移动到该示教点位。
4.观察机器人的实际位置是否与预期的示教点位一致。如果存在偏差,可以通过手动调整机器人位置或者重新示教点位来修正。
程序试运行:
1.编写或修改完机器人程序后,保存并退出编程模式。
2.切换到运行模式。
3.选择要试运行的程序,并点击“启动”或“运行”按钮。
4.观察机器人在执行程序过程中的动作、速度和精度是否符合预期。
5.如果在试运行过程中发现任何问题,如路径规划错误、碰撞风险等,需要停止程序运行,返回编程模式进行相应的调整和优化。
完整案例演示:
以下是一个简单的安川机器人搬运工件的完整案例:
1.示教点位设置:
○示教起点(Home):机器人回到原点。
○工件取放点A:在料架上的工件位置。
○工件放置点B:在工作台上的目标位置。
2.编写程序:
○使用MOVJ或MOVL命令,让机器人从起点移动到取放点A。
○使用Gripper Open/Close命令,打开机器人夹爪,抓取工件。
○使用MOVJ或MOVL命令,让机器人从取放点A移动到放置点B。
○使用Gripper Open/Close命令,关闭机器人夹爪,放下工件。
○使用MOVJ或MOVL命令,让机器人从放置点B返回起点。
3.程序试运行和确认:
○在示教模式下,依次确认每个示教点位的准确性。
○在运行模式下,试运行整个程序,观察机器人是否能按照预期完成工件的取放操作。
4.优化和调试:
○根据试运行结果,对程序进行必要的调整和优化,如调整运动速度、加减速时间、定位精度等。
○反复试运行和确认,直到机器人能够稳定、准确地完成搬运任务。
以上是一个基本的安川机器人应用案例,实际应用中可能需要根据具体的工作环境和任务要求进行更复杂的编程和调试。在操作过程中,务必遵守安全规定,确保人员和设备的安全。总之,本文为安川工业机器人的实操提供了全面、详细的指导。
安川工业机器人通过直线插补、圆弧插补和关节插补等方法实现精确运动控制。在示教点位变更操作中,用户可在示教模式下选择并移动至新位置,存储为选定点位进行确认。变量和常用命令的使用是编程关键,包括局部变量、全局变量、系统变量以及输出输入、控制、运动等命令。示教点位确认和程序试运行是确保机器人准确执行任务的重要步骤,通过全程观察和调试优化程序。综合案例演示了从点位设置、编程、试运行到优化的全过程,展示了安川工业机器人在实际应用中的高效与灵活性。
